Kui automatiseeritud seadmed peavad käsitsema pisikesi komponente äärmiselt piiratud ruumides,Lühikese tüüpi vaakum-iminappid ZP2-MUalatesKomapakkuda kompaktset ja praktilist vaakumhaardelahendust. Padja läbimõõduga φ2 kuni φ15 mm, madala profiiliga konstruktsiooni, mitme materjalivaliku ja paindliku paigalduskonfiguratsiooniga ZP2-MU seeria on mõeldud täpseks käsitsemiseks, kus tavalised iminapad võivad olla liiga suured või raskesti paigutatavad.
Lühikese tüüpi vaakum-iminappid ZP2-MU on kompaktsed lamedad vaakumpadjad, mis on välja töötatud väikeste, kergete ja täpsete toorikute jaoks. Nende ruumisäästlik struktuur muudab need eriti sobivaks tihedalt paigutatud automaatikaseadmete jaoks, samas kui materjalivalikud, nagu NBR, silikoonkumm, uretaankumm, FKM, juhtiv NBR ja juhtiv silikoonkumm, võimaldavad inseneridel valida lahenduse vastavalt töötingimustele. Seeria toetab padjade läbimõõtu φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ja φ15 mm, muutes selle sobivaks elektroonika, pooljuhtide, täppismontaaži, pakendamise ja muude automatiseeritud käitlemise rakenduste jaoks.
Sisukord
- Mis on lühitüüpi vaakum-iminappid ZP2-MU?
- Miks on kompaktne disain automatiseerimises oluline?
- Millised on ZP2-MU põhifunktsioonid?
- Milliste spetsifikatsioonidega peaksid ostjad arvestama?
- Kuidas erinevad padjamaterjalid jõudlust mõjutavad?
- Kus saab ZP2-MU vaakum-iminappe kasutada?
- Kuidas peaksid insenerid valima õige mudeli?
- Milliseid eeliseid võivad need automatiseeritud süsteemidele tuua?
- KKK Lühikese tüüpi vaakum-iminappide kohta ZP2-MU
- Miks kaaluda oma järgmise automatiseerimisprojekti jaoks ZP2-MU-d?

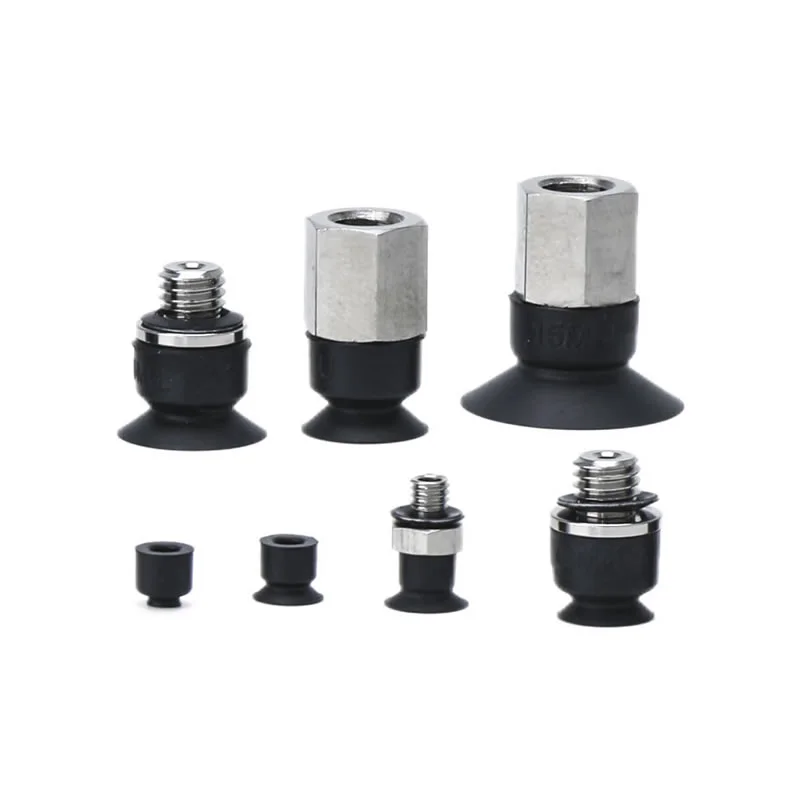

Mis on lühitüüpi vaakum-iminappid ZP2-MU?
Lühikese tüüpi vaakum-iminappid ZP2-MU on ZP2-seeria lamedad vaakumpadjad, mis on loodud spetsiaalselt rakenduste jaoks, mis nõuavad kompaktseid mõõtmeid ja usaldusväärset adsorptsiooni. Vastavalt toote spetsifikatsioonidele on saadaolevate patjade läbimõõdud vahemikus φ2 mm kuni φ15 mm, võimaldades iminappadel mahutada väga väikeseid toorikuid.
Madala profiiliga konfiguratsioon on eriti väärtuslik, kui saadaolev paigalduskõrgus on piiratud. Selle asemel, et nõuda suurt vertikaalset montaaži, võimaldab lühike struktuur vaakumpadja asetada toorikule lähemale. See võib aidata seadmete disaineritel luua kompaktsemaid haaratsid ja parandada väikeste komponentide juurdepääsetavust.
Tasane kontaktpind toetab ka tihedat kontakti sobivate toorikutega. Täpse valimise ja asetamise operatsioonide puhul on stabiilse kontakti säilitamine oluline, kuna liigne liikumine, deformatsioon või ebaühtlane positsioneerimine võivad mõjutada allavoolu montaaži täpsust.
Lisateabe saamiseks võivad ostjad vaadata Comma'sLühitüüpi vaakum-iminappid ZP2-MU tootelehtüksikasjaliku mudeliteabe ja tellimiskonfiguratsioonide jaoks.
Miks on kompaktne disain automatiseerimises oluline?
Kaasaegsed automaatikaseadmed muutuvad järjest kompaktsemaks. Robotid, lineaarsed ajamid, montaažijaamad ja täppiskäitlussüsteemid peavad sageli tegema mitu toimingut piiratud tööpiirkonnas. Sellistes keskkondades võivad iga pneumaatilise komponendi mõõtmed mõjutada üldist mehaanilist konstruktsiooni.
Lühike vaakum-iminapp võib pakkuda mitmeid praktilisi eeliseid:
- Vähendatud paigalduskõrgus:Madala profiiliga konstruktsioon sobib kitsastesse vertikaalsetesse kohtadesse.
- Parem juurdepääsetavus:Väikesed padjad võivad ulatuda toorikuteni, mis asuvad tihedate komponentide paigutuses.
- Kompaktne haaratsi disain:Piiratud alale saab integreerida mitu väikest imemispunkti.
- Täpne käsitsemine:Väikesed padja läbimõõdud sobivad tõhusamalt väikeste toorikupindadega.
- Paindlik seadmete integreerimine:Erinevad sisselaske- ja keermekonfiguratsioonid lihtsustavad pneumaatilise süsteemi disaini.
Need omadused muudavad kompaktsed vaakumpadjad eriti oluliseks kiireid ja suure tihedusega automatiseeritud tootmisseadmeid arendavate tootjate jaoks.
Millised on ZP2-MU põhifunktsioonid?
Vaakum-iminapa jõudlus sõltub rohkem kui selle läbimõõdust. Insenerid peavad arvestama ka selle profiili, materjali, ühendusmeetodit, tooriku omadusi ja töökeskkonda.
1. Ülikompaktsed padja suurused
ZP2-MU mudelid on saadaval suurustes φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ja φ15 mm. See lai valik muudab seeria sobivaks mikrokomponentide ja kergete osade jaoks.
2. Lame kontaktstruktuur
MU konfiguratsioonis kasutatakse tasapinnalist konstruktsiooni. See struktuur on ette nähtud stabiilseks kontaktiks sobiva kujuga toorikutega ja võib aidata säilitada ühtlast adsorptsiooni korduvate valimis- ja asetamistsüklite ajal.
3. Mitu materjali valikut
Kasutajad saavad valida erinevaid kummimaterjale vastavalt temperatuurile, keemilisele kokkupuutele, kulumisele ja elektrostaatilistele nõuetele. See muudab tooteperekonna kohanemisvõimelisemaks kui ühest materjalist vaakumpadi.
4. Mitu paigalduskonfiguratsiooni
Seeria toetab ühendusvõimalusi, sealhulgas A3 väliskeere ja H5 või B5 konfiguratsioone erinevate suurustega padjandite jaoks. Vertikaalsed vaakumi sisselaskeava seadmed on saadaval ka ZP2-T konfiguratsioonide kaudu.
5. Juhtivad valikud tundlike rakenduste jaoks
Juhtiva NBR ja juhtiva silikoonkummi valikuid saab valida siis, kui staatilise elektri juhtimine on oluline. See on eriti oluline elektroonika ja pooljuhtide tootmiskeskkondade puhul.
Milliste spetsifikatsioonidega peaksid ostjad arvestama?
Vaakum-iminapp valimine peaks algama tegelikust tooriku ja masina konfiguratsioonist, mitte lihtsalt valima väikseima saadaoleva mudeli. Järgmised spetsifikatsioonid on olulised ZP2-MU hindamisel automatiseerimisprojekti jaoks.
| Spetsifikatsioon | Saadaolevad valikud / teave | Miks see on oluline |
|---|---|---|
| Padja tüüp | MU lame tüüp | Toetab kompaktset ja stabiilset kontakti sobivate pindadega |
| Padja läbimõõt | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Võimaldab sobitada padja väikeste tooriku mõõtmetega |
| Materjal | NBR, silikoon, uretaan, FKM, juhtiv NBR, juhtiv silikoon | Võimaldab kohaneda temperatuuri, kemikaalide, kulumise ja staatilise kontrolli nõuetega |
| Ühendus | A3, H5, B5 olenevalt mudelist | Toetab integreerimist erinevate pneumaatiliste paigutustega |
| Struktuur | Lühike / madal profiil | Kasulik, kui paigalduskõrgus on piiratud |
| Tüüpilised toorikud | Väikesed ja kerged komponendid | Sobib täppiskorje ja asetamise operatsioonideks |
Kuidas erinevad padjamaterjalid jõudlust mõjutavad?
Materjali valik on vaakumpadja määramisel üks olulisemaid otsuseid. Erinevatel materjalidel on erinev temperatuurikindlus, keemiline vastupidavus, kulumiskindlus ja sobivus spetsiaalsetesse tööstuskeskkondadesse.
| Materjal | Tüüpiline temperatuurivahemik | Sobivad rakendused |
|---|---|---|
| NBR | 0°C kuni 120°C | Üldtööstustööd, metallplaadid, spoon ja lainepapp |
| Silikoonkumm | -30°C kuni 200°C | Pooljuhtide käsitsemine, õhukesed toorikud ja toiduga seotud seadmed |
| uretaankumm | 0°C kuni 60°C | Lainepapi, raudplaadi ja spooni üldine käsitsemine |
| FKM | 0°C kuni 250°C | Kemikaalidega seotud rakendused ja nõudlikud temperatuurikeskkonnad |
| Juhtiv NBR | 0°C kuni 100°C | Pooljuhtide rakendused, mis nõuavad staatilise elektri juhtimist |
| Juhtiv silikoon | -10°C kuni 200°C | Elektrostaatiliste probleemidega pooljuhtide ja elektroonikarakendused |
Tegelik materjalivalik peaks alati põhinema kogu töökeskkonnal, sealhulgas töödeldava detaili pinnal, temperatuuril, kemikaalidel, vaakumitingimustel ja nõutaval kasutusajal.
Kus saab ZP2-MU vaakum-iminappe kasutada?
ZP2-MU väikesed mõõtmed ja materjali paindlikkus muudavad seeria täppisautomaatika jaoks eriti asjakohaseks.
Elektroonika ja pooljuhtide tootmine
Väikesed elektroonilised komponendid nõuavad hoolikat käsitsemist, kuna liigne mehaaniline jõud või elektrostaatiline lahendus võib tundlikke tooteid kahjustada. Juhtiva silikooni ja juhtiva NBR-i valikuid võib seetõttu kaaluda rakendustes, kus staatiline juhtimine on osa seadme konstruktsioonist.
Täpne kokkupanek
Automaatsed montaažisüsteemid manipuleerivad sageli väikeste plast-, metalli- või elektroonikaosadega. Kompaktne iminapp võib aidata õla otsa tööriistadel jõuda töödeldavate detailideni, ilma et see segaks külgnevaid komponente.
Pakendi automatiseerimine
Kergekaalulisi pakendikomponente ja väiketooteid saab üle kanda vaakumhaardetehnoloogia abil. Kohandatud haardemustri loomiseks saab paigutada ka mitu väikest iminappa.
Mikrokomponentide käsitsemine
Kui toorikud on vaid mõne millimeetri suurused, ei pruugi suur imipadi tagada tõhusat kontaktpinda. ZP2-MU φ2–φ15 mm valik pakub rohkem võimalusi haardepunkti sobitamiseks komponendiga.
Kuidas peaksid insenerid valima õige mudeli?
Süstemaatiline valikuprotsess võib vähendada integreerimisprobleeme ja parandada vaakumhaarde töökindlust.
- Mõõtke saadaolev kontaktpind.Valige padja läbimõõt, mis sobib kindlalt ettenähtud haardepinnale.
- Kontrollige paigaldusruumi.Veenduge, et lühikest tüüpi struktuur ja valitud ühenduskonfiguratsioon sobivad haaratsiga.
- Hinnake tooriku materjali.Pinna tekstuur, jäikus, poorsus ja puhtus võivad mõjutada vaakumi jõudlust.
- Valige sobiv kummimaterjal.Võtke arvesse temperatuuri, kemikaale, hõõrdumist ja staatilist elektrit.
- Kinnitage vaakumühendus.Sobitage A3, H5, B5 või vastava adapteri konfiguratsioon pneumaatilise süsteemiga.
- Testige kogu komplekti.Kontrollige adsorptsiooni stabiilsust, tsükliaega, positsioneerimise täpsust ja vabastamiskäitumist tegelikes töötingimustes.
See lähenemine on eriti kasulik ostjatele, kes otsivad Hiina tootjat või tarnijat, kes suudab toetada kohandatud pneumaatiliste komponentide nõudeid.
Milliseid eeliseid võivad need automatiseeritud süsteemidele tuua?
Masinaehitajate jaoks ei ole kompaktse vaakumpadja väärtus lihtsalt selle väiksus. Selle tegelik eelis tuleneb sellest, kuidas see kompaktsus aitab kaasa üldisele automatiseerimissüsteemile.
- Ruumi efektiivsus:Lühike konstruktsioon aitab inseneridel töötada piiratud paigalduspiirkondades.
- Komponentide ühilduvus:Mitme suurusega padjad sobivad erinevatele väikestele toorikutele.
- Materjali paindlikkus:Mitmed kummivalikud toetavad erinevaid tööstuskeskkondi.
- Täpsusele orienteeritud käsitsemine:Väikesed kontaktpinnad sobivad paremini mikrokomponentidega.
- Staatilise juhtimise valikud:Elektroonika- ja pooljuhtrakenduste jaoks on saadaval juhtivad materjalid.
- Integratsiooni paindlikkus:Erinevad sisselaske- ja keermekonfiguratsioonid võivad seadmete disaini lihtsustada.
- Masstoodangu konsistents:Mitut iminappa kasutavate automatiseeritud süsteemide puhul on mõõtmete järjepidevus korduva haardevõime jaoks oluline.
KKK Lühikese tüüpi vaakum-iminappide kohta ZP2-MU
Mida tähendab MU ZP2 seerias?
MU identifitseerib ZP2 seerias lamedat, lühikest tüüpi konfiguratsiooni. See on mõeldud väikeste ja kergete toorikute kompaktseks paigaldamiseks ja täpseks käsitsemiseks.
Millised suurused on ZP2-MU jaoks saadaval?
Saadaval olevad padja läbimõõdud on φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ja φ15 mm. Sobiv suurus tuleks valida vastavalt tooriku mõõtmetele ja kasutatavale kontaktpinnale.
Milline materjal sobib pooljuhtide jaoks?
Silikoonkumm on loetletud pooljuhtidega seotud rakenduste jaoks, samas kui juhtiv NBR ja juhtiv silikoonkumm on saadaval siis, kui on vaja staatilise elektri juhtimist. Lõpliku valiku tegemisel tuleks arvesse võtta konkreetset protsessikeskkonda.
Kas ZP2-MU saab kasutada piiratud paigaldusruumides?
Jah. Selle lühike ja madala profiiliga struktuur on spetsiaalselt ette nähtud rakendusteks, kus paigalduskõrgus on piiratud.
Kas iminappe saab kohandada?
Valitud konfiguratsioone saab kohandada. Ostjad peaksid andma teavet töödeldava detaili, nõutava padja läbimõõdu, materjali, paigalduskonfiguratsiooni, vaakumi sisselaske suuna ja töökeskkonna kohta, et saaks hinnata sobivat konfiguratsiooni.
Miks kaaluda oma järgmise automatiseerimisprojekti jaoks ZP2-MU-d?
Lühikesed vaakum-iminappid ZP2-MU ühendavad endas kompaktse konstruktsiooni, väikese padja läbimõõdu, paindliku materjalivaliku ja mitmed kinnitusvõimalused praktiliseks lahenduseks täpseks vaakumkäsitsemiseks. Alates pooljuhtide ja elektroonika tootmisest kuni täppismontaaži ja pakendamise automatiseerimiseni võivad seeriad aidata masinadisaineritel lahendada väikeste detailide ja piiratud paigaldusruumidega seotud väljakutseid.
Kui hankite automatiseeritud seadmete jaoks kompaktseid vaakum-iminappe, hindate erinevaid padjamaterjale või töötate välja kohandatud pneumaatilise haardelahenduse,Komaaitab teil leida sobiva ZP2-MU konfiguratsiooni vastavalt teie rakenduse nõuetele. Mudelivaliku, hulgiostu, kohandatud lahenduste või tehniliste küsimuste korralvõtke meiega ühendustet arutada oma projekti ja leida oma automaatikasüsteemile õige vaakum-iminapp lahendus.
