Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Lühikese tüüpi vaakum-iminappid ZP2-EU
Hiina juhtiva tootjana pakub meie tehas kohandatud lühitüüpi vaakumimureid ZP2-EU (läbimõõt ø2–15 mm). Üliõhukese lameda profiiliga seeria on spetsiaalselt loodud kasutamiseks kitsastes ruumides. Kasutades kvaliteetset antistaatilist silikoonmaterjali, pakub Commaelec professionaalset lahendust, mis tagab stabiilse, kortsudeta imemisjõudluse. Hoiame valmis A5/H5 keerme spetsifikatsioonide ja roostevabast terasest liitmike varu, muutes selle seeria ideaalseks valikuks elektroonikatööstuses ja liitiumioonakude tootmisliinides.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Lühikese tüüpi vaakum-iminappid ZP2-EU
ZP2 seeria lühitüüpi vaakumpadi
ZP2-T seeria adapteriga Lühikese tüüpi vaakumpadi
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

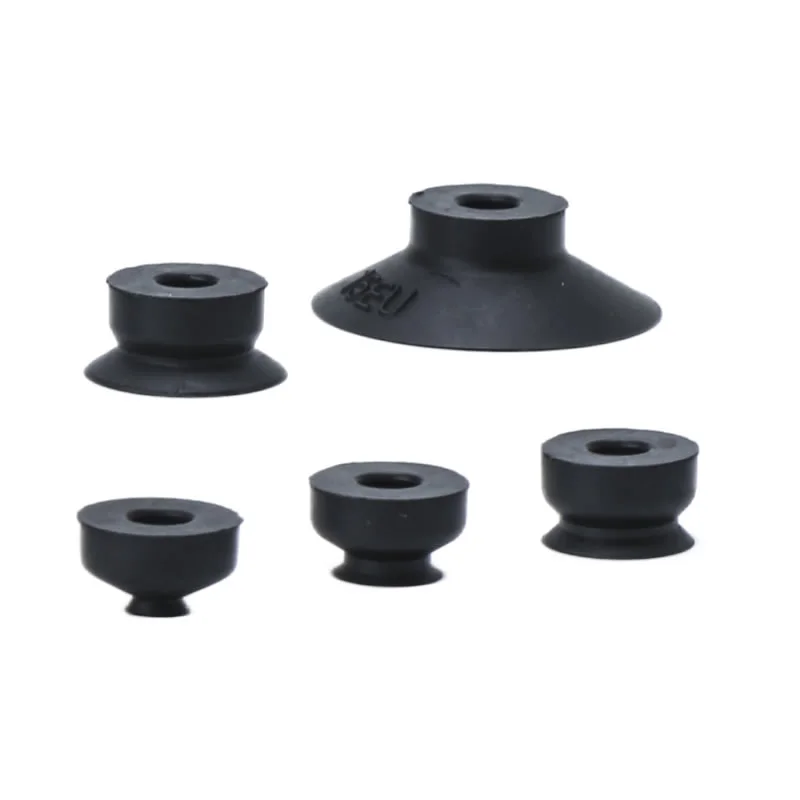

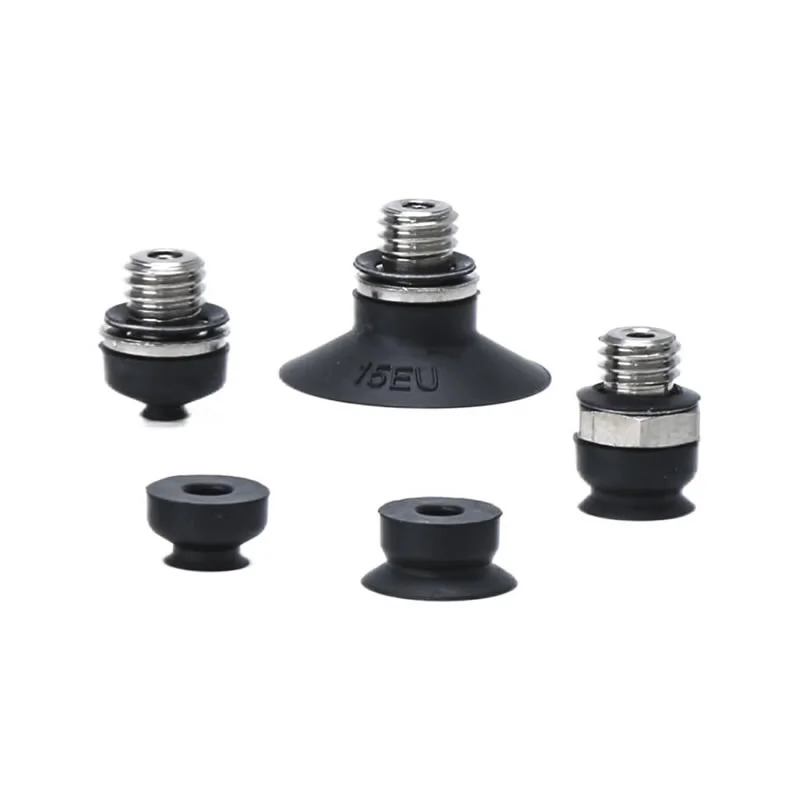

Lühikese tüüpi vaakum-iminappid ZP2-EU toodab Zhejiang Comma Electric Co., Ltd.; oleme Hiinas üks juhtivaid tootjaid ja tarnijaid. ZP2 EU madala profiiliga lame iminapp on väikese mahu ja stabiilse adsorptsiooni omadused.
Toote omadused:Sellel kompaktsel iminapal on ruumisäästliku disaini jaoks madal profiil, mis sobib ideaalselt kitsastes kohtades. Selle tasane pind tagab tiheda sobivuse töödeldava detaili pindadega, tagades stabiilse nakkumise, vältides samal ajal tõhusalt deformatsiooni töötamise ajal, muutes selle ideaalseks täpseks käsitsemiseks. Valitud mudelitel on antistaatilised omadused, mis vastavad tundlike keskkondade, nagu elektroonikatööstuse, töönõuetele.
Tehnilised andmed:Lühikesed vaakum-iminappid ZP2-EU on saadaval erineva läbimõõduga, sealhulgas φ2, φ4, φ6, φ8 ja φ15.
Iminapa materjalid:Tavaliselt kasutatavate materjalide hulka kuuluvad nitriilkummi (NNBR), imporditud silikoon ja antistaatiline silikoonkummi, kusjuures iga materjal on kohandatud konkreetsete töökeskkondade ja osade nõuetele.

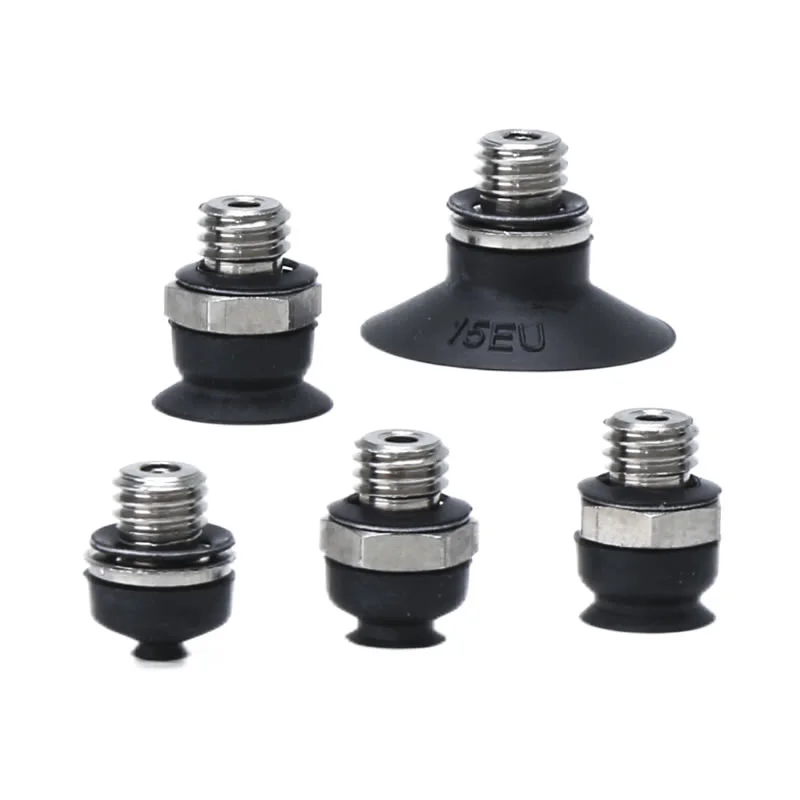

Ühendusvalikud:Saadaval erinevat tüüpi, sealhulgas väliskeermed (A5) ja väliskeermed (H5).
KKK
Millised suurused on saadaval?
Lühikese tüüpi vaakum-iminappid ZP2-EU on tavaliselt saadaval standardse läbimõõduga, nagu φ40, φ50, φ63, φ80, φ100 ja φ125.
Väiksemad suurused: sobivad kompaktsetele seadmetele ja kergetele osadele
Suuremad suurused: tagavad suuremate toorikute jaoks tugevama imemise
Comma tehas hoiab stabiilset laoseisu ja toetab ka kohandatud suurusi vastavalt projekti nõuetele.
Mis on "lühitüüp"?
"Lühitüüp" viitab madala profiiliga kompaktsele struktuurile:
Vähendatud üldkõrgus piiratud ruumiga paigalduste jaoks
Kiirem reageerimine kiiretes vali ja aseta süsteemides
Parem stabiilsus, kui see on paigaldatud kitsasse robot- või automatiseeritud seadistusse
See disain on eriti kasulik, kui paigaldusruum on piiratud, kuid jõudlust ei saa kahjustada.
Mis vahe on EU ja teiste ZP2 tüüpide vahel?
ZP2-EU (lühitüüpi): kompaktsem, optimeeritud Euroopa stiilis seadmete ja ruumisäästlike paigutuste jaoks
Standardne ZP2: üldisema otstarbega, laiemate konstruktsioonikonfiguratsioonidega
EU tüüp keskendub sageli kompaktsusele, standardiseeritud liidestele ja kiirele integreerimisele
Comma tagab ühilduvuse ja ühtlase kvaliteedi erinevates konfiguratsioonides, et vastata erinevatele turuvajadustele.
Kuidas need on paigaldatud?
Lühikese tüüpi vaakum-iminappid ZP2-EU toetavad paindlikke paigaldusvõimalusi:
Sise- või väliskeermeühendused
Ühildub adapterite ja puhverklambritega
Vertikaalse või külgmise vaakumpordi valikud
Miks valida koma?
Tugev teadus- ja arendustegevuse võime:Professionaalne meeskond toetab kohandatud lahendusi erinevate automatiseerimisvajaduste jaoks
Ühekordne tarne:Lai tootevalik lihtsustab hankeid ja süsteemi integreerimist
Paindlik kohandamine:Lühikeste vaakum-iminappide ZP2-EU mõõtmeid, materjale ja struktuuri saab kohandada vastavalt teie konkreetsetele vajadustele.
Kiire reageerimine:Kiire tehniline tugi ja kohaletoimetamine usaldusväärselt

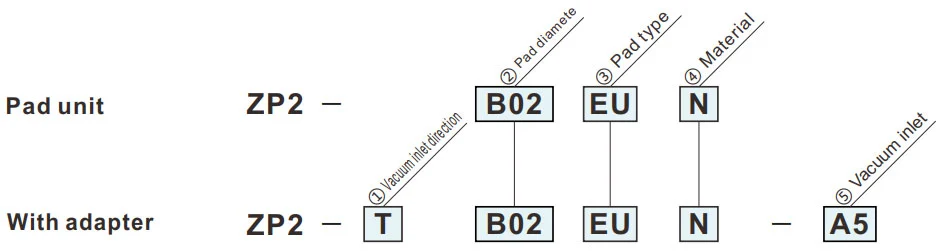

Kuidas tellida
- Ruumisäästlik kõrguse suunas.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ③ Padja tüüp | |
| EL | Lame tüüp |
| ② Padja läbimõõt (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑤Vakuumi sisselaskeava | |
| A5 | M5x0,8 (Kuusnurk O.D.) |
| H5 | M5x0,8 (Kuusnurkne pesapea) |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
EL
Lame tüüp
| Mudel | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
||||||
| ZP2 | B02 | EL |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Mudeli viide: ZP2-B02EUS
Adapteri paigalduse mõõtmed
ZP2-T
Vertikaalne
A5
| Mudel | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vaakum sisselaske suund |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||||||||
| ZP2 | T | B02 | EL |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Mudeli viide: ZP2-TB06EUGS-A5
ZP2-T
Vertikaalne
H5
| Mudel | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vaakum sisselaskesuund |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||||||||
| ZP2 | T | B02 | EL |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Mudeli viide: ZP2-TB06EUGS-H5
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
Paigaldusjuhend
PDF allalaadimine
Hoiatus + Ettevaatust (lugege enne kasutamist)
PDF allalaadimine
