Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Käsna vaakum-iminappid ZP2
Commaelec kasutab oma tootmisrajatisi, kasutades oma tootmises kvaliteetset kummi, silikooni ja erinevaid spetsiaalseid materjale (nt antistaatilised ühendid). Pakume laias valikus suuruse spetsifikatsioone. Sponge vaakum-iminappe ZP2 kasutatakse laialdaselt elektroonikatööstuses; See seeria, mis on spetsiaalselt loodud ebatasaste toorikute käsitsemiseks, on saadaval neljas kompaktses suuruses: φ6mm, φ8mm, φ10mm ja φ15mm.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Käsna vaakum-iminappid ZP2
ZP2 seeria käsnaga vaakumpadi

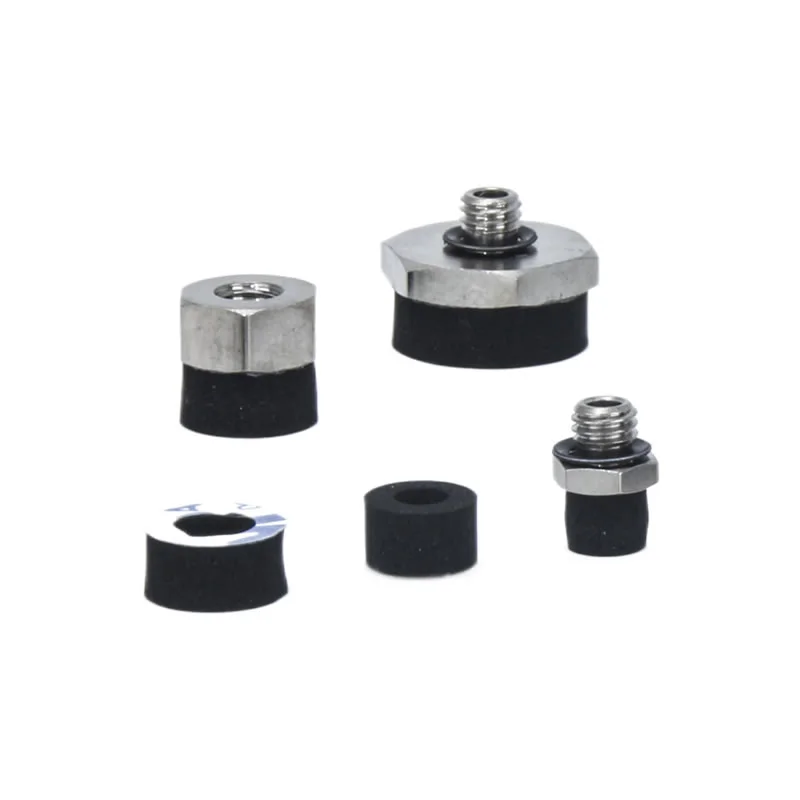

ZP2-T seeria Adapteriga käsna vaakumpadjaga
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Sponge vaakum-iminappid ZP2 on loodud automatiseeritud süsteemides ebaühtlaste, tekstureeritud või ebakorrapäraste pindade stabiilseks haaramiseks. Nende kompaktne ja paindlik disain muudab need ideaalseks elektroonika-, survevalu- ja väikeste metallitööstuste jaoks.
Sponge vaakum-iminappide ZP2 põhiomadused
Väga elastne materjal
Valmistatud pehmest käsnmaterjalist, mis vastab eenditele, süvenditele ja karedatele pindadele
Tagab õrna, kuid kindla haarde, kahjustamata õrnu komponente
Suurepärane tihendus
Täidab tõhusalt pinnavahed, et vältida vaakumi leket
Säilitab ühtlase imemisvõimsuse ebaühtlaste toorikute usaldusväärseks käsitsemiseks
Erinevad valikud
Ühildub robotkäte ja automatiseeritud käsitsemissüsteemidega
Sobib väikese elektroonika, trükkplaatide, vormitud komponentide ja riistvaraosade jaoks
Kompaktne disain
Ruumisäästlik konstruktsioon võimaldab integreerida kitsastesse tootmisliinidesse
Ideaalne piiratud paigaldusruumiga jaamadele
Saadaolevad vormid
Saadaval tasapinnaliste ja tekstureeritud variantidena, mis vastavad erinevatele pinnanõuetele
Kohandatav erinevate automaatikarakendustega, millel on täpsed käsitsemisvajadused
Diameetri vahemik
Pakutakse φ6mm, φ8mm, φ10mm ja φ15mm
Pakub paindlikkust, et sobitada paljude väikeste ja ebakorrapäraste toorikutega
KKK
Milleks ZP2 käsnpadju kasutatakse?
Sponge vaakum-iminappid ZP2 sobivad ideaalselt ebaühtlaste, tekstureeritud või ebakorrapäraste toorikute haaramiseks automatiseeritud süsteemides, mida tavaliselt kasutatakse elektroonikas, survevaluvormis ja väikeste metallosade käsitsemisel.
Millised suurused ja kujud on saadaval?
Need on saadaval läbimõõduga φ6mm, φ8mm, φ10mm ja φ15mm lamedate või tekstureeritud vormidega, mis on mõeldud kompaktseks integreerimiseks robotkätesse ja automatiseeritud tootmisliinidesse.
Kuidas valida õige suurus?
Valige tass, mis sobib töödeldava detaili pinna ja kaaluga, tagades piisava vaakumikontakti ja ühilduvuse teie automaatikasüsteemiga.
Mis on tüüpiline kandevõime?
Koormus sõltub tassi suurusest, pinnatüübist ja vaakumiallikast; väiksemad tassid sobivad kergetele komponentidele, samas kui suuremad φ15 mm tassid saavad hakkama veidi raskemate või ebaühtlaste osadega.
Millal peaksin need välja vahetama?
Vahetage tassid välja, kui seal on nähtavat kulumist, pragusid või deformatsioone või kui vaakumnakkumine muutub ebastabiilseks, tagades usaldusväärse ja ohutu käsitsemise.

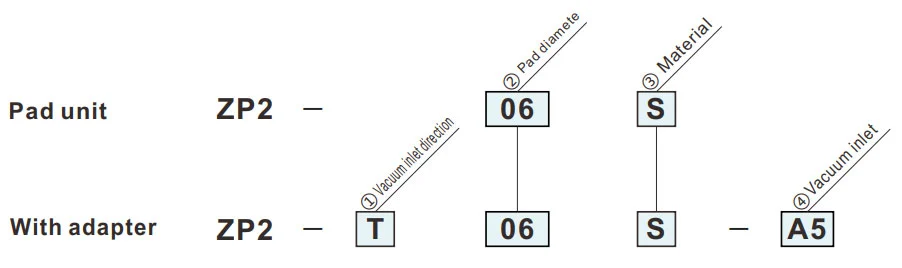

Kuidas tellida
- Konarustega toorikute adsorptsiooniks.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ② Padja läbimõõt (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ Materjal | |
| S | CR käsn (kahepoolse teibiga) |
| ④Vakuumi sisselaskeava | |
| A5 | M5x0,8 (mees) |
| B5 | M5x0,8 (emane) |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.

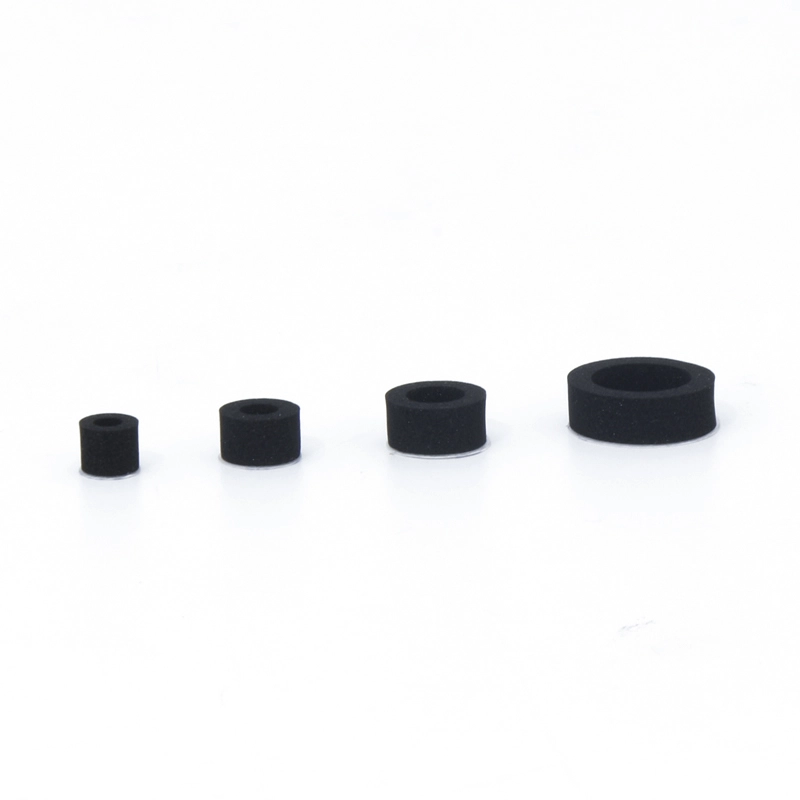

S
Käsnapadjake
| Mudel | øA | øB | ||
|
② Pad dia. |
③ Pad Materjal |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Mudeli viide: ZP2-06S
Adapteri paigalduse mõõtmed
|
Kohaldatav padi: 06S
|
Kohaldatav padi: 08S
|
|
Kohaldatav padi: 10S
|
Kohaldatav padi: 15S
|

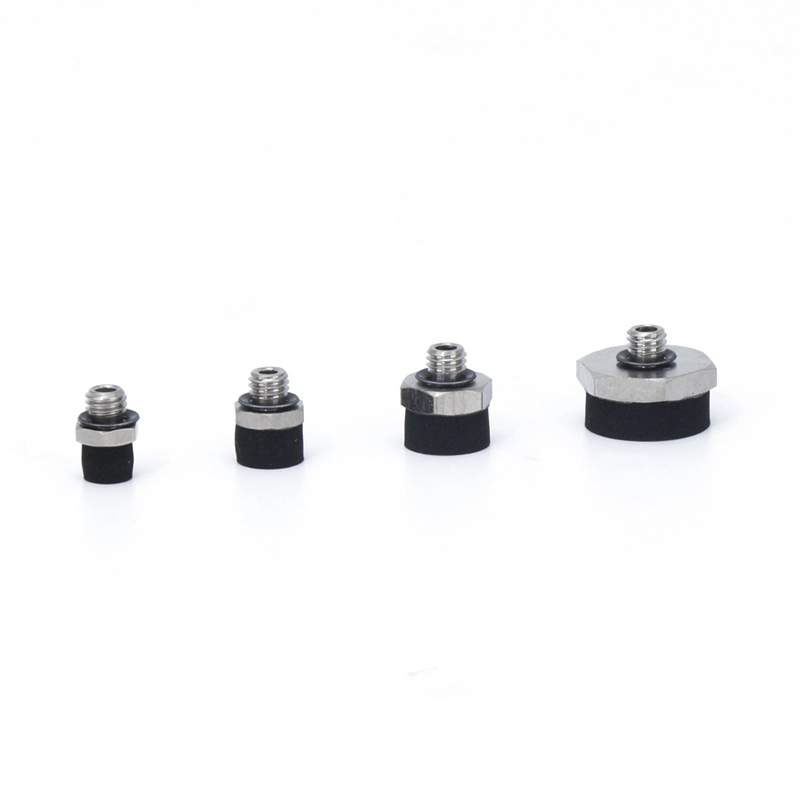

ZP2-T
Vertikaalne
A5
| Mudel | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vaakum sisselaskesuund |
② Pad dia. |
③ Pad Materjal |
④ Vaakum sisselaskeava |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Mudeli viide: ZP2-T06S-A5

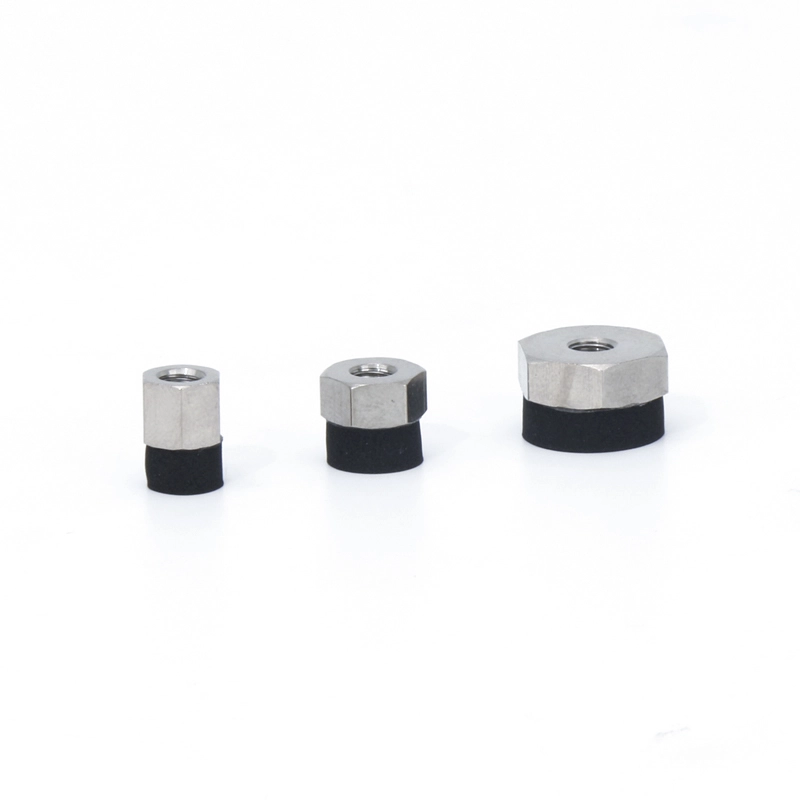

ZP2-T
Vertikaalne
B5
| Mudel | øA | øB | øC | E | L | Adapter | ||||
|
① Vaakum sisselaske suund |
② Pad dia. |
③ Pad Materjal |
④ Vaakum sisselaskeava |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Mudeli viide: ZP2-T06S-B5
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
