Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Lõõtsa vaakum-iminappid ZP2-MB
Hiina juhtiva tootjana pakub meie tehas Lõõtsa vaakum-iminappid ZP2-MB (läbimõõt ø4–20 mm), mis on spetsiaalselt ette nähtud kallutatud või sfääriliste detailide jaoks. Pakume lahendusi, millel on unikaalne laineline (akordioni stiilis) struktuur, mis võimaldab sisseehitatud pehmendusfunktsiooni ilma lisaruumi nõudmata. Hoiame valmis NBR-i, silikoon- ja antistaatilisi materjale ning pakume M3/M5 keermestatud liidese valikuid.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Lõõtsa vaakum-iminappid ZP2-MB
ZP2-seeria lõõtsade vaakumpadi
ZP2-T seeria adapteriga lõõtsaga tolmuimeja
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

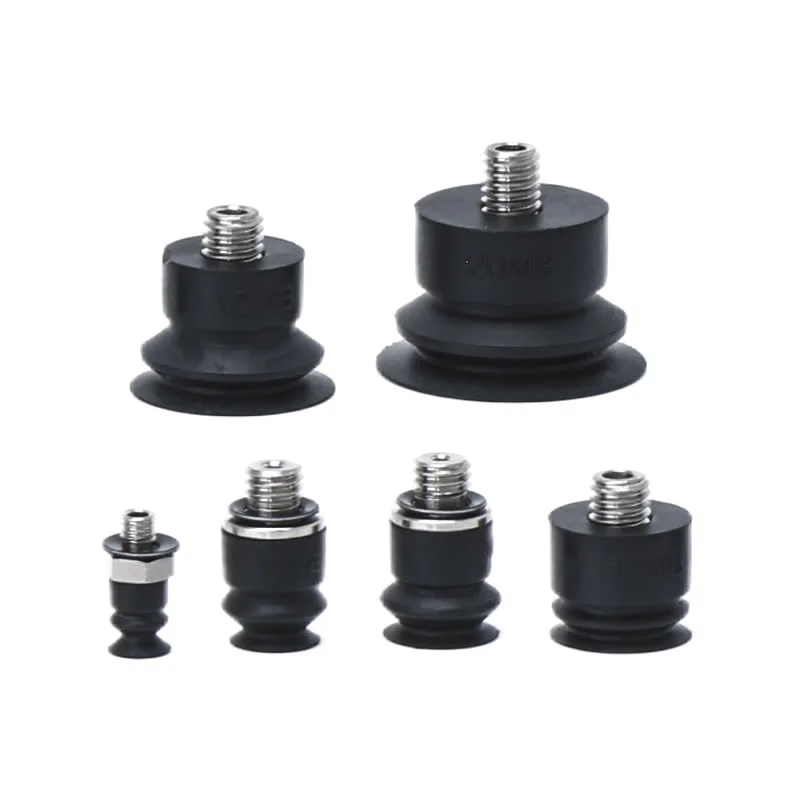

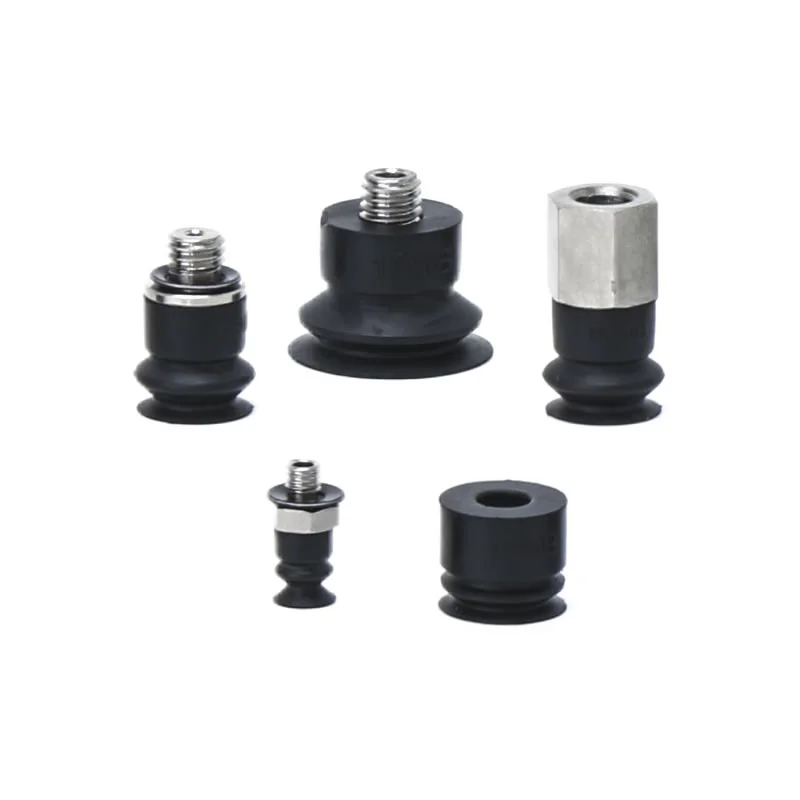

Zhejiang Comma Electric Co., Ltd. toodab professionaalselt kvaliteetseid lõõtsade vaakum-iminappe ZP2-MB. Meie tehas pakub teile ka kohandatud teenuseid ja tasuta proove. See on miniatuurne painduv imemiskomponent pneumaatilistes automaatikasüsteemides, mis on spetsiaalselt loodud ebakorrapäraste, sfääriliste või kaldpindade jaoks.
Põhitehnoloogiad
Kõrge ühilduvus ebakorrapäraste pindadega:Akordioni stiilis lõõtsastruktuuriga lõõtsade vaakum-iminappid ZP2-MB kohanduvad automaatselt sfääriliste, kald- või ebakorrapärase kujuga toorikupindadega ja vastavad nendega tihedalt, tagades ohutu ja stabiilse haardeprotsessi.
Integreeritud polsterduse disain:Plisseeritud struktuur tagab loomuliku füüsilise elastsuse, neelab tõhusalt kontaktlööke, ilma et oleks vaja täiendavaid vedruga koormatud puhverkinnitusi, säästes sellega oluliselt paigaldusruumi.
Täpse miniaturiseerimise rakendused:Spetsiaalselt loodud väikeste, täpsete komponentide jaoks; toimib põhilahendusena mikroosade käsitsemiseks elektroonikatootmises, täppismontaažis ja kompaktsetes automaatikasüsteemides.
Kohaldatavus mitmes tööstusharus:Laialdaselt kasutatav miniatuursete sfääriliste elektroonikakomponentide, ebakorrapäraste metallosade ja kaldus plastist liitmike haaramiseks; integreerub sujuvalt väikesemahulistesse robotsüsteemidesse ja täppispakenditesse.
Kompaktne ruumi kohandamine:Täiendavat puhvri (vedrutüüpi) paigaldusruumi pole vaja. Integreeritud struktuur on mõeldud piiratud ruumiga automaatikaseadmete või robotkäeotste jaoks, mis võimaldab sujuvalt integreerida erinevate kompaktsete tootmisliinidega.

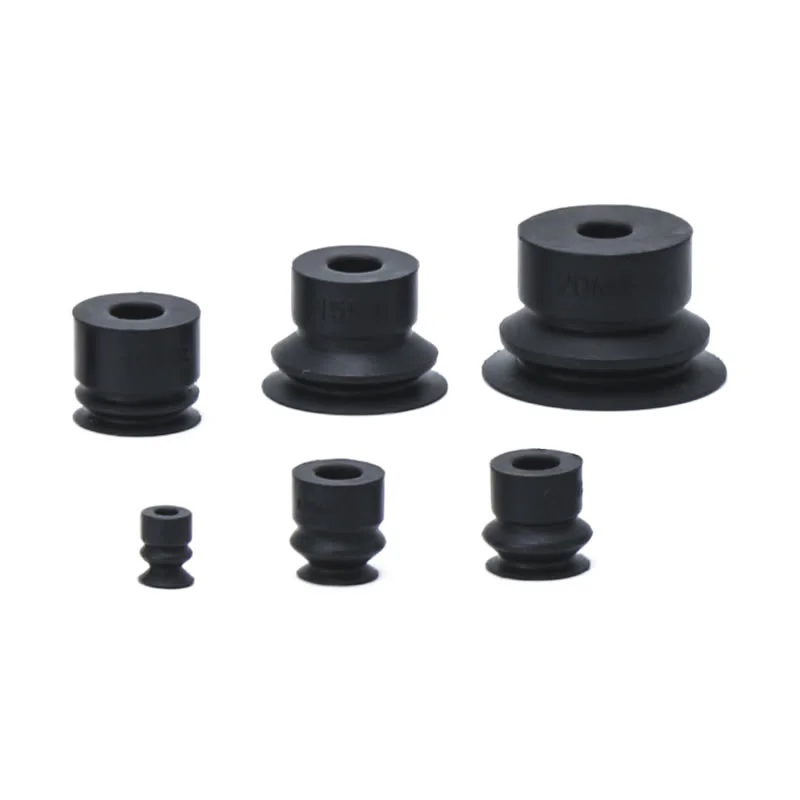

Peamised spetsifikatsioonid:Läbimõõduvalikud: liivapritsiga töödeldud lõõtsa vaakum-iminappide seeria ZP2-MB on saadaval mitme standardse läbimõõduga, sealhulgas φ4mm, φ6mm, φ8mm, φ10mm, φ15mm ja φ20mm.
Materjali valik:Saadaval on lai valik materjale, mis vastavad erinevatele töönõuetele, sealhulgas nitriilkummi (NBR, mudeli tähises "N"), silikoonkummi (tähisega "S"), polüuretaankummi, aga ka spetsiaalseid materjale, nagu juhtiv nitriilkumm ja juhtiv silikoonkummi (tähisega "GS"). Need materjalid on loodud vastama antistaatilistele omadustele ja vastupidavusele spetsiifilisele keemilisele keskkonnale.
Ühendusvalikud:Saadaval on mitu keermestatud ühendust, sealhulgas A3 M3 × 0,5 väliskeerme jaoks (ühildub φ4mm iminappadega) ja A5/H5 M5 × 0,8 väliskeermega (ühildub φ6mm, φ8mm ja suuremate iminappadega). Mõned mudelid toetavad ka B5 sisekeermega ühendusi, hõlbustades sujuvat integreerimist vaakumtorujuhtmete ja robotkäe lisaseadmetega.

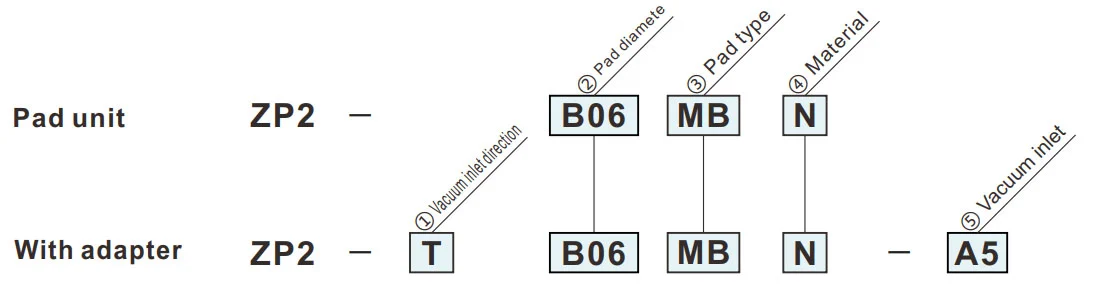

Kuidas tellida
- Kasutamiseks, kus puhvri jaoks pole ruumi (vedrutüüp).
- Kallutatud adsorptsioonipinnaga töödeldavad osad.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ③ Padja tüüp | |
| MB | Lõõtsad |
|
⑤ Vaakumi sisselaskeava
② Padja läbimõõt (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (mees) | ● | — | — | — | — | — |
| H5 | M5x0,8 (mees) | — | ● | ● | ● | ● | ● |

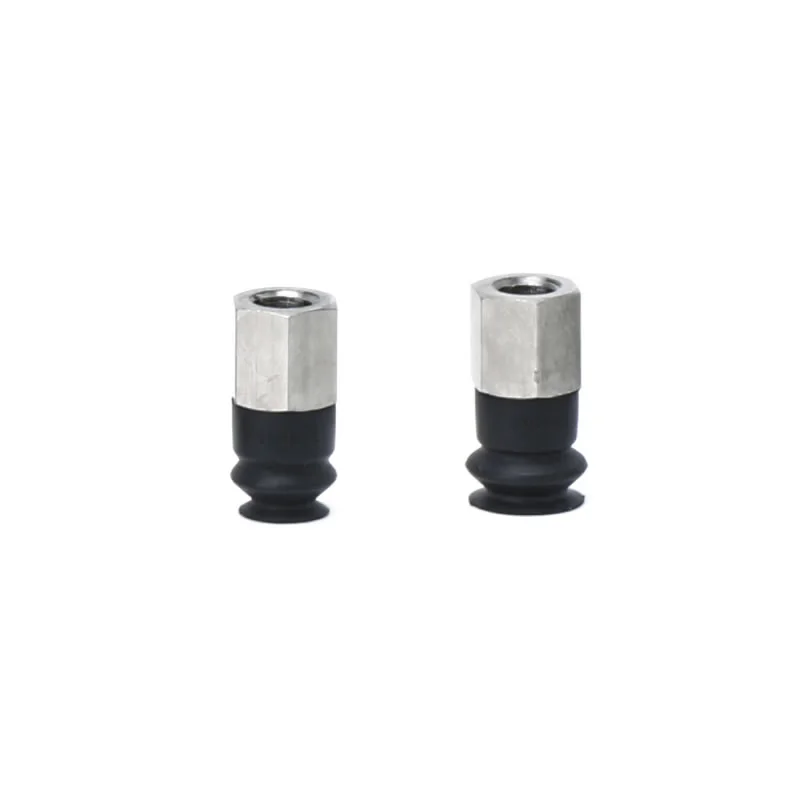

| B5 | M5x0,8 (naine) | — | ● | ● | — | — | — |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
MB
Lõõtsad
B04
| Mudel | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Mudeli viide: ZP2-B04MBS
Adapteri paigalduse mõõtmed
MB
Lõõtsad
B06, B08
| Mudel | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Mudeli viide: ZP2-B06MBN
Adapteri paigalduse mõõtmed
MB
Lõõtsad
B10, B15, B20
| Mudel | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Mudeli viide: ZP2-B10MBN
Adapteri paigalduse mõõtmed
Kohaldatav padi: B10MB B15MB
Kohaldatav pad: B20 MB
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
