Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).

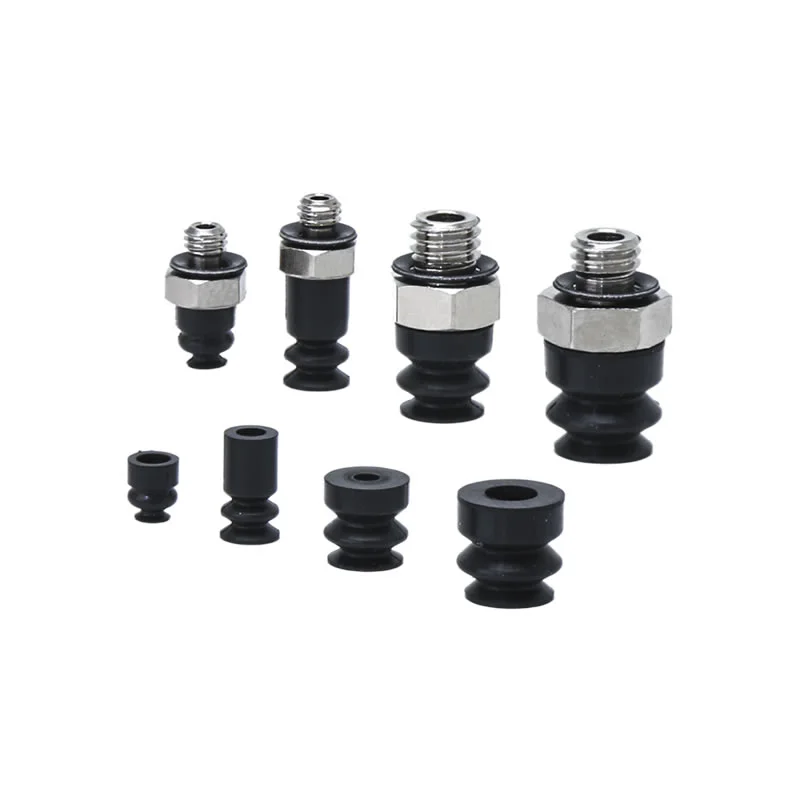

Mini lõõtsaga vaakum-iminappid ZP2-ZJ
Zhejiang Comma Electric Co., Ltd. leiate suure valiku Hiinast pärit mini-lõõtsaga vaakum-iminappe ZP2-ZJ. Nendel seadmetel on akordioni stiilis lõõtsakujundus: neli kindlat suurust (φ2mm, φ4mm, φ5mm ja φ6mm) kasutavad 1,5-5 mm suurust lõõtsakonstruktsiooni (, φ12mm, φ12mm). φ30mm, φ40mm ja φ46mm) kasutavad 4,5-lõõtsalist struktuuri. Kõik selle seeria iminapad on valmistatud kvaliteetsetest kummi- ja silikoonmaterjalidest ning saadaval on ka spetsiaalsed materjalid, näiteks antistaatilised variandid.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Mini lõõtsaga vaakum-iminappid ZP2-ZJ
ZP2-seeria lõõtsade vaakumpadi
ZP2-T seeria adapteriga lõõtsaga tolmuimeja
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Commaelec on juhtiv tootja, Mini Bellows vaakum-iminappid ZP2-ZJ on ideaalne lahendus täpseks ja stabiilseks käsitsemiseks kompaktsetes ja tõhusates tööstuskeskkondades.
Millised on ZP2-ZJ patjade põhiomadused?
Lõõtsa struktuur
Akordioni stiilis disain 1,5-kihilise (φ2–φ6) ja 4,5-kihilise (φ15–φ46) konfiguratsiooniga
Paindlikud voldid kohanduvad ebatasaste, kumerate või kaldus tooriku pindadega
Sisseehitatud kõrguse ja nurga kõrvalekalde kompenseerimine, mis vähendab positsioneerimisvigu
Kõrvaldab vajaduse täiendava puhverruumi järele, sobib ideaalselt kompaktsete seadmete paigutuse jaoks
Materjali valikud
NBR:kuluefektiivne ja kulumiskindel üldisteks rakendusteks
Silikoon:sobib kõrge temperatuuriga ja puhtasse keskkonda
Kohandatud materjalid (nt antistaatilised) elektroonika- ja tundlikele tööstusharudele
Koma tagab stabiilse materjalikvaliteedi ja ühtlase jõudluse partiide lõikes
Kõrge jõudlus
Tugev ja stabiilne imemine isegi ebakorrapärastel või kallutatud pindadel
Vähendab eraldumise riski võrreldes tavaliste lamedate tassidega
Küpsed vaakumtihendi ja rõhu hoidmise tehnoloogia usaldusväärseks tööks
Toetavad Hiina Mini Bellows vaakum-iminappid ZP2-ZJ Tootja eelised:kulutõhusus, mitmekesised mudelid ja stabiilne tarneahel
Kuidas valida õigeid minilõõtsaga vaakum-iminappid ZP2-ZJ
Õigete minilõõtsaga vaakum-iminappide ZP2-ZJ valimine sõltub teie tegelikest töötingimustest. Keskenduge järgmistele praktilistele teguritele:
1. Töödeldava detaili kuju ja pind
Ebatasased / kumerad pinnad → parema paindlikkuse tagamiseks valige rohkem lõõtsakihte (4,5-kihti)
Väikesed, veidi ebatasased osad → 1,5-kihiline on piisav ja stabiilsem
Lõõtsa struktuur aitab kompenseerida nurga ja kõrguse erinevusi haaramise ajal
2. Tooriku suurus ja kaal
Väikesed/kerged osad → φ2–φ6
Suuremad või raskemad osad → φ15–φ46
Suuremad läbimõõdud tagavad tugevama imemisjõu ja parema stabiilsuse
3. Töökeskkond
Tavatingimused → NBR (kulutõhus)
Kõrge temperatuur / puhas keskkond → silikoon
Elektroonika / tundlikud osad → antistaatilised materjalid
Comma toetab materjali kohandamist, et see vastaks konkreetsetele tööstusharu vajadustele
4. Seadmete ruum ja paigutus
Kompaktsed automaatikasüsteemid → ZP2-ZJ on ideaalne, kuna pole vaja täiendavat puhverruumi
Veenduge, et tassi kõrgus ja käik vastaksid teie masina konstruktsioonile
Kontrollige ühilduvust olemasolevate paigaldus- ja vaakumsüsteemidega
5. Käsitsemise kiirus ja täpsus
Kiire valimine ja asetamine → väiksemad tassid kiire reageerimisega
Vajalik on täpne positsioneerimine → vali sobivad lõõtsakihid, et vähendada joondust
6. Stabiilsusnõuded
Kui toorikud on kallutatud või ebaühtlaselt paigutatud, seadke prioriteediks:
Mitmekihiline lõõts
Suurem kontaktpind
See parandab tihedust ja vähendab imemishäireid
Praktiline valikunõuanne
Kui te pole kindel, alustage järgmisest:
Keskmise suurusega (nt φ15–φ30)
Silikoon või NBR materjal
1,5-kihiline üldkasutuseks / 4,5-kiht keerukatele pindadele
Seejärel optimeerige testi tegeliku jõudluse põhjal.

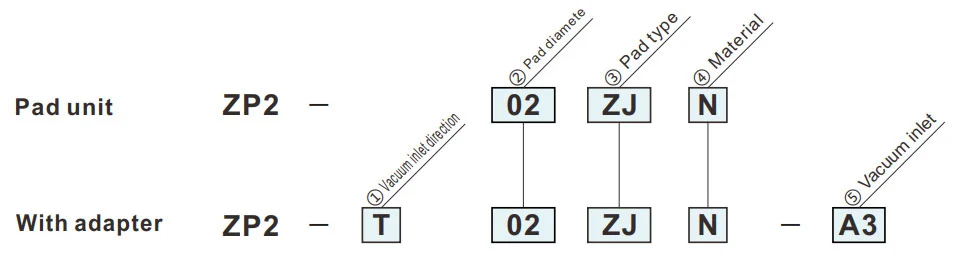

Kuidas tellida
- Kasutamiseks, kus puhvri jaoks pole ruumi (vedrutüüp).
- Kallutatud adsorptsioonipinnaga töödeldavad osad.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ③ Padja tüüp | |
| ZJ | Lõõtsad |
|
⑤ Vaakumi sisselaskeava
② Padja läbimõõt (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (mees) | ● | ● | — | — |
| A5 | M5x0,8 (mees) | — | — | ● | ● |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.

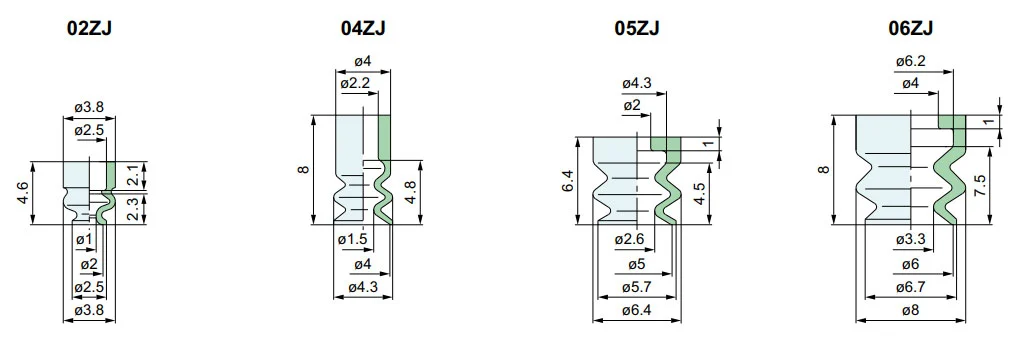

Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
ZJ
Lõõtsad
| Mudel | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Mudeli viide: ZP2-02ZJS

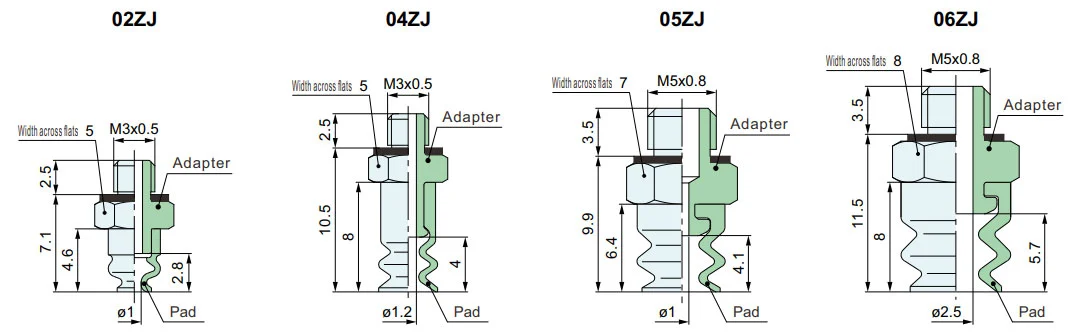

ZP2-T
Vertikaalne
| Mudel | Adapter | |||||
|
① Vaakum sisselaske suund |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Mudeli viide: ZP2-T04ZJGS-A3
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
