How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kohandatud lõõts ilma lukustusrõngata vaakum-iminappide ZP2-J Hiinas

I. Põhilised tugevused

Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).

II. Rakenduste kaevandamine tööstusharude kaupa

A. Meditsiin ja meditsiinitööstus

A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine

A.2 Peamised stsenaariumid:

1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)

2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)

3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)

B. Elektroonika- ja pooljuhtidetööstus

B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus

B.2 Peamised stsenaariumid:

1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)

2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)

3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)

C. Autode ja autoosade tööstus

C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane

C.2 Peamised stsenaariumid:

4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)

5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)

6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)

D. Toiduaine- ja pakenditööstus

D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel

D.2 Põhistsenaariumid:

1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)

2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)

E. Logistika- ja laotööstus

E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane

E.2 Põhistsenaariumid:

1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)

2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)

F. Uus energeetika ja eritööstused

F.1 Uus energia (liitiumaku/pv):

1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)

F.2 Trükkimine ja paber

1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)

III. Tuumkohanemise loogika kokkuvõte

Töödeldava detaili omadused	Pipeti kohandamise programm	Vastavad tööstuse stsenaariumid
Õhuke / habras / täppis	Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik	Elektroonilised pooljuhid, farmaatsiatooted
Rasked esemed / suur suurus	Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv	Autod, logistikapaneelid
Tervis/reostuse vältimine	Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur	Meditsiin, toit
Pehmed / ebakorrapärased pinnad	Svammi materjal, deformeeritav iminapp	Autode salongid, toit
Antistaatilised nõuded	Antistaatiline silikoon, ioontuule abil	elektrooniline pooljuht

①Vakumi sisselaske suund		⑦ Vaakumi sisselaskeava	⑧ Ühenduskeermega
T	Vertikaalne	A5 A6	—
		B4 B5	—
R	Külgmised	04 06	A5 A6
			B4 B5
Y		U4 N4 U6 N6 B5	A5 A6
			B5 B6

② Padja läbimõõt (mm)
06	ø6
B10	ø10
B15	ø15

⑦ Vaakumi sisselaskeava
Isane niit	A5	M5 x 0,8
	A6	M6 x 1,0
Naislõng	B4	M4 x 0,7
	B5	M5 x 0,8
Oka kinnitus	U4	ø4 pehmetele torudele	M-5AU-4
	N4	ø4 nailontorudele	M-5AN-4
	U6	ø6 pehmetele torudele	M-5AU-6
	N6	ø6 nailontorudele	M-5AN-6
Ühe puudutusega sobitamine	04	ø4
	06	ø6

④ Materjal
N	NBR
S	Silikoonkumm
U	Uretaan kummist
F	FKM
GN	Juhtiv NBR
GS	Juhtiv silikoonkumm

⑧ Ühenduskeermega
Isane niit	A5	M5 x 0,8
Isane niit	A6	M6 x 1,0
Naislõng	B4	M4 x 0,7
Naislõng	B5	M5 x 0,8

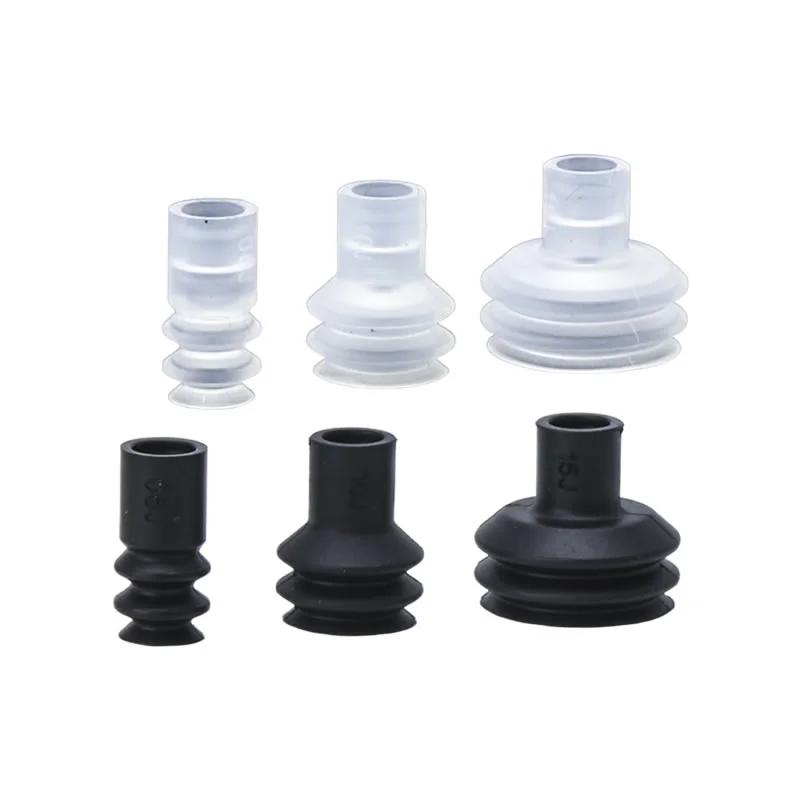

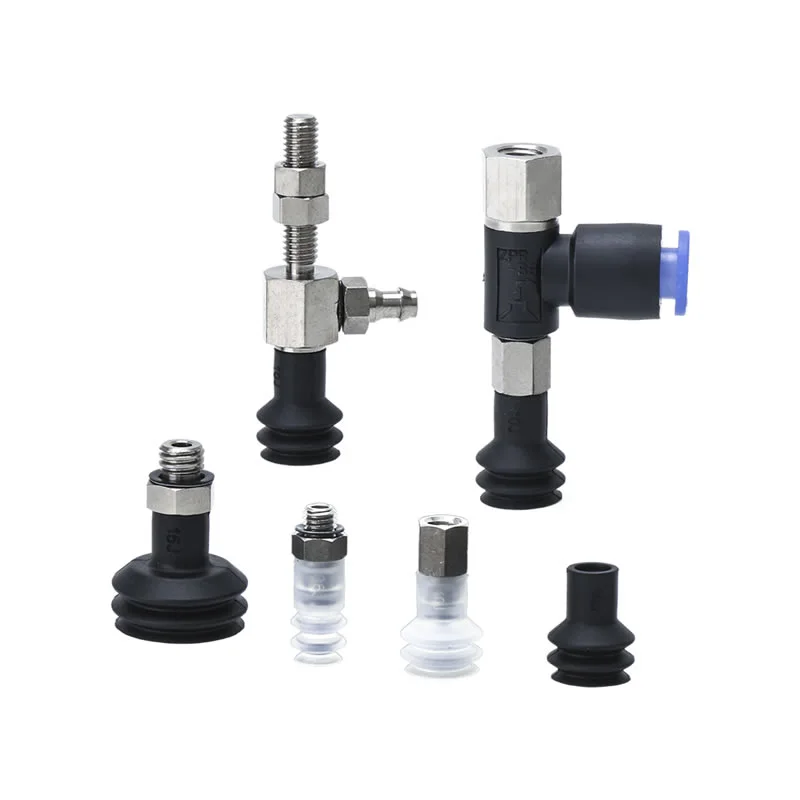

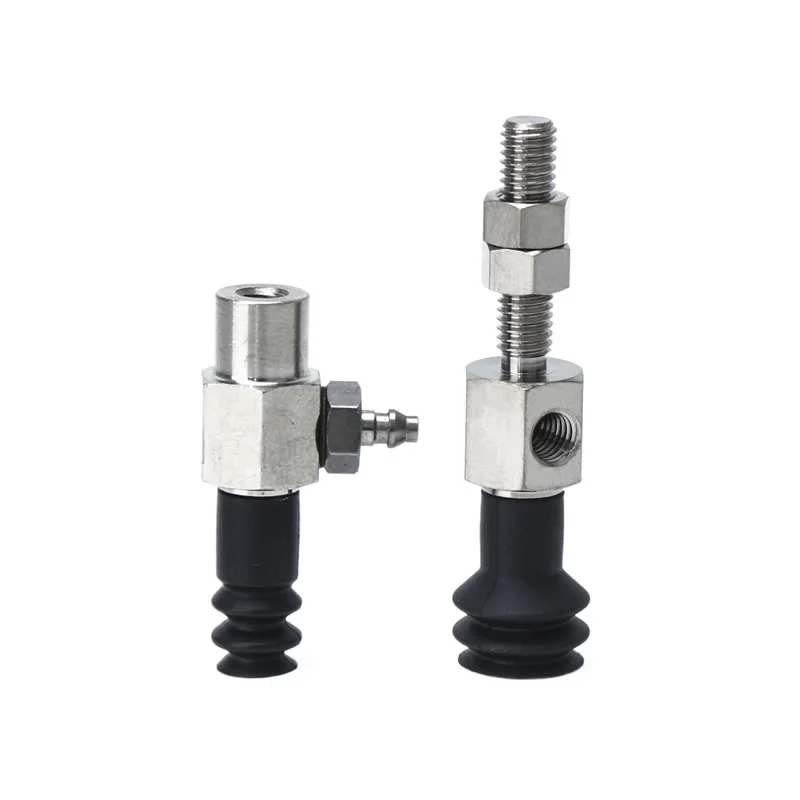

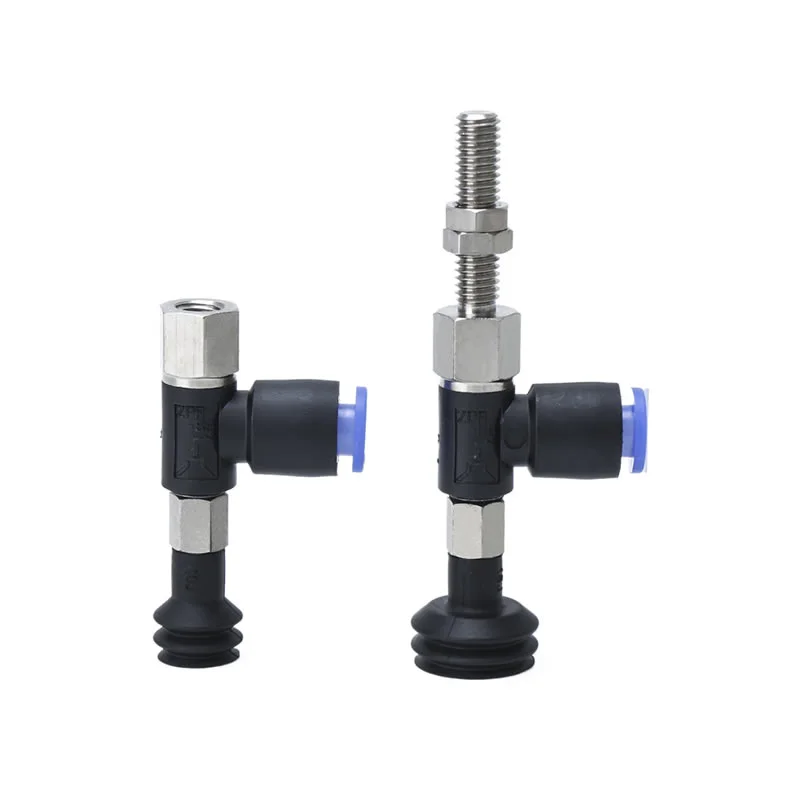

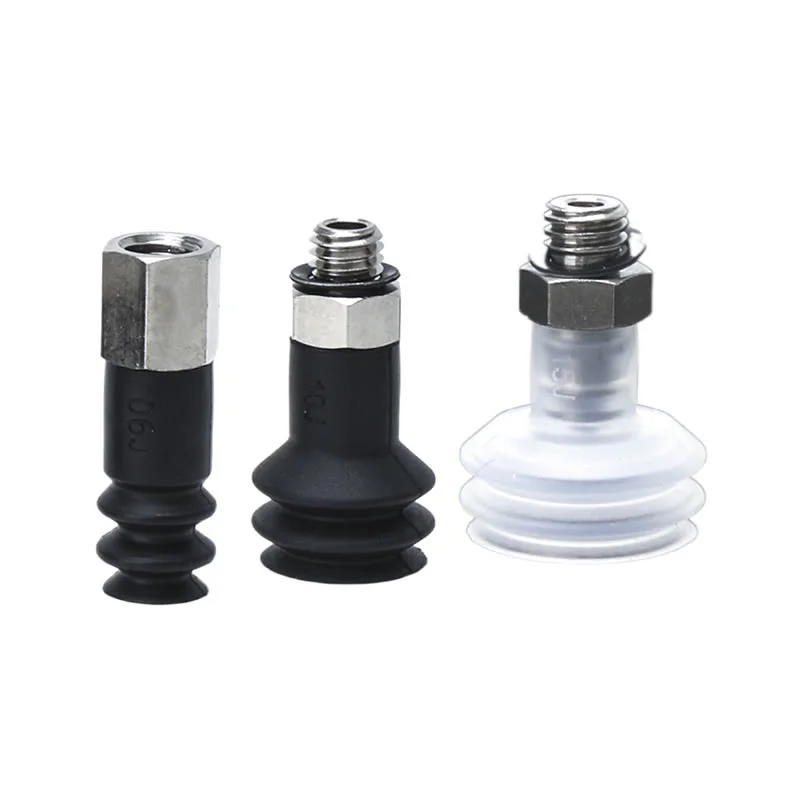

Lõõts ilma lukustusrõngata vaakum-iminappid ZP2-J

Lõõts ilma lukustusrõngata vaakum-iminappid ZP2-J

ZP2-seeria lõõtsaplokiüksus

ZP2-T seeria adapteri lõõtsade vaakumpatjadega

ZP2-R seeria adapteri lõõtsade vaakumpatjadega

ZP2-Y-seeria adapteri lõõtsade vaakumpatjadega

Lukustusrõngata ZP2-J lõõtsatasside põhiomadused

Kõrge paindlikkus

Lukustusrõngast pole vaja

Paigaldustüüp

Materjali mitmekesisus

Mis vahe on ZP2-J ja ZP2-ZJ vahel?

ZP2-J

ZP2-ZJ

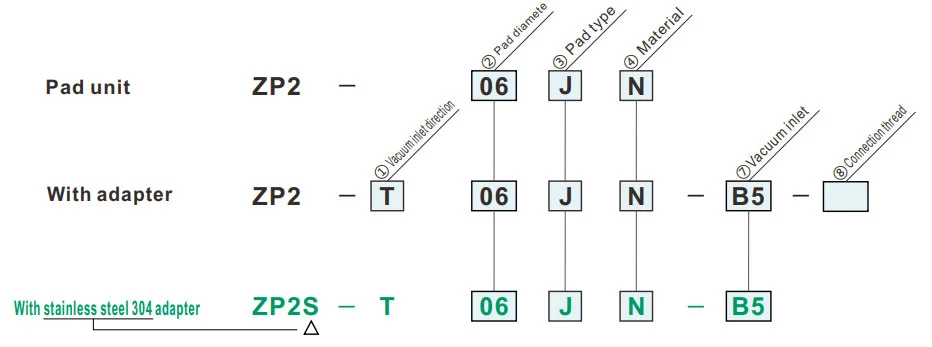

Kuidas tellida

A5

A6

B4

B5

04

06

A5

A6

B4

B5

U4

N4

U6

N6

B5

A5

A6

B5

B6

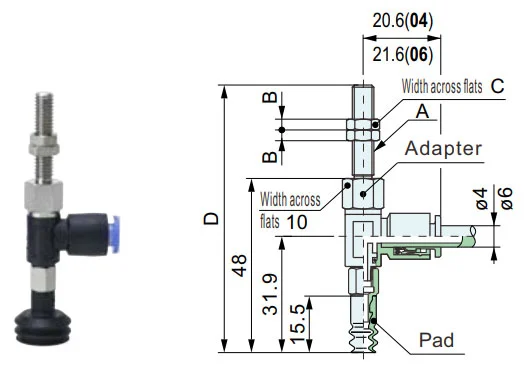

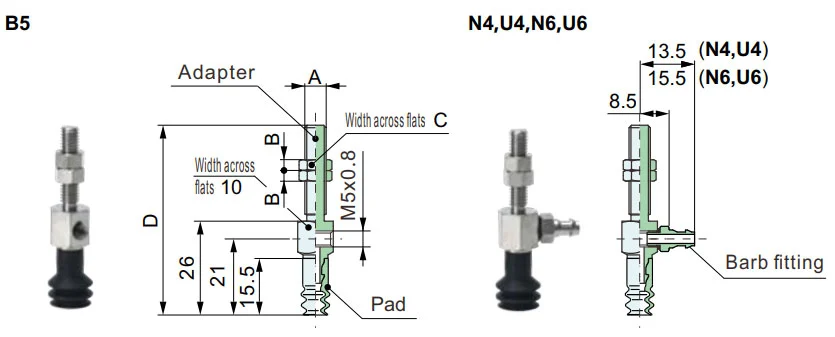

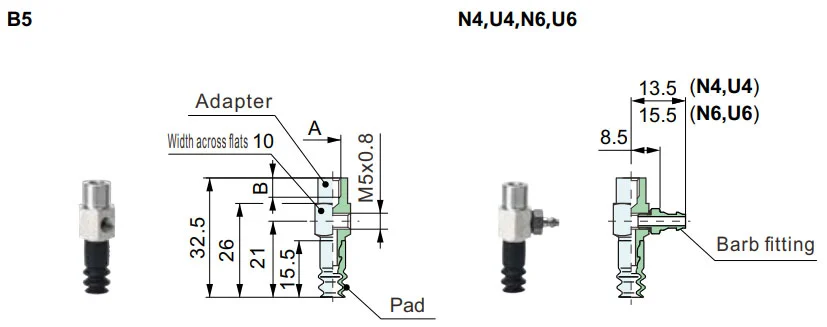

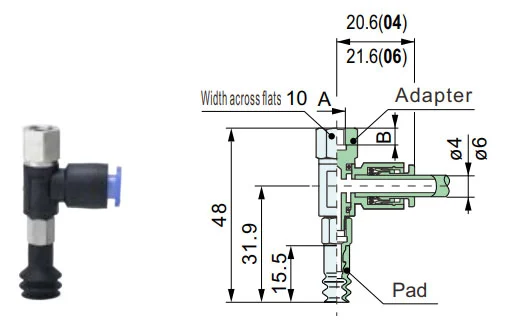

Mõõdud (mm)

Padja materjal ja omadused

Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades

③ Padja tüüp
J	Lõõts (2,5-astmeline)

Mudel				øA	øB	øC
	② Pad dia.	③ Pad tüüp	④ Pad Materjal
ZP2	06	J	N S U F GN GS	6	7	8
	B10			10	11	12
	B15			15	16	17

Mudel						A	B	C	D	Kohanda
	① Vaakum sisselaske suund	② Pad dia.	③ Pad tüüp	④ Pad Materjal	⑦ Vaakum sisselaskeava
ZP2 ZP2S	T	06 B10 B15	J	N S U F GN GS	A5	M5x0,8	7	3.5	22.5	ZPT1-A5 ZPST1-A5
					A6	M6x1,0	8	4.5	23.5	ZPT1-A6 ZPST1-A6

Mudel						A	B	Kohanda
	① Vaakum sisselaske suund	② Pad dia.	③ Pad tüüp	④ Pad Materjal	⑦ Vaakum sisselaskeava
ZP2 ZP2S	T	06 B10 B15	J	N S U F GN GS	B4	M5x0,8	4	ZPT1-B4 ZPST1-B4
					B5	M6x1,0	5	ZPT1-B5 ZPST1-B5
