Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).

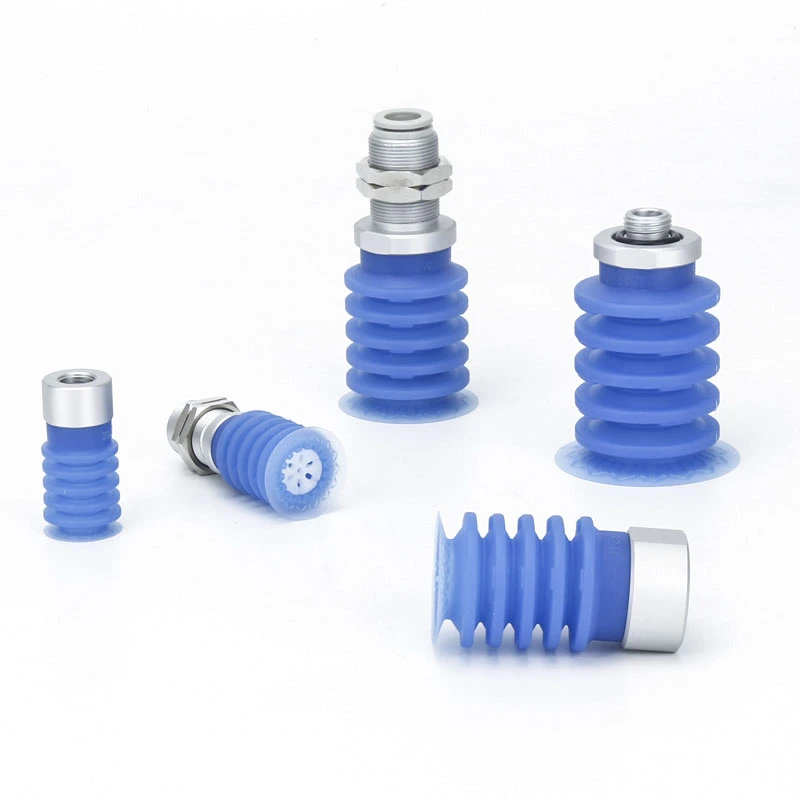

Lõõtsad 5,5-astmelised vaakum-iminappid ZP3P-JT
Kutsume teid üles valima meie tehase 5,5-astmeliste 5,5-astmeliste vaakum-iminappide ZP3P-JT hulgast, mis on saadaval erineva läbimõõduga, sealhulgas 20 mm, 25 mm, 32 mm, 40 mm ja 50 mm. See seeria on loodud spetsiaalselt automaatsete kilepakendite jaoks toiduainetööstuses ja meditsiinitööstuses ning sobib ideaalselt ka mitmesuguste deformatsiooniohtlike elastsete materjalide käsitsemiseks. 5,5-lõõtsalisel (akordioni) konstruktsioonil on sisseehitatud sisemised tugiribid, mis takistavad tõhusalt iminapa seinte üksteise külge kleepumist; lisaks sellele kompenseerib selle disaini loomupärane amortiseeriv löögivõime automaatselt kõrguse erinevused, mis tekivad kottidesse pakitud materjalide haaramisel.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Lõõtsad 5,5-astmelised vaakum-iminappid ZP3P-JT
ZP3P seeria lõõtsade 5,5-astmeline vaakumpadi
Adapterlõõtsaga seeria ZP3P-T 5,5-astmelised vaakumpadjad
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Milleks kasutatakse lõõtsaga 5,5-astmelist vaakum-iminappid ZP3P-JT?
Mõeldud väga deformeeruvate kilepakendite automatiseeritud käitlemiseks toiduainetööstuses ja meditsiinitööstuses.
Käsitseb vedelike/pulbrite pakendeid, sh joogikotte, kastmepakke, piimapulbrikotte ja jahukotte.
Sobib õhukeste kilede, etüleenlehtede, plastlehtede ja muude painduvate materjalide jaoks ülitäpsetes automatiseeritud korjamis- ja asetamissüsteemides.
Toetab ka rangete hügieeninõuetega kergetööstuse automatiseerimise stsenaariume.
5,5-astmelise lõõtsa põhiomadused

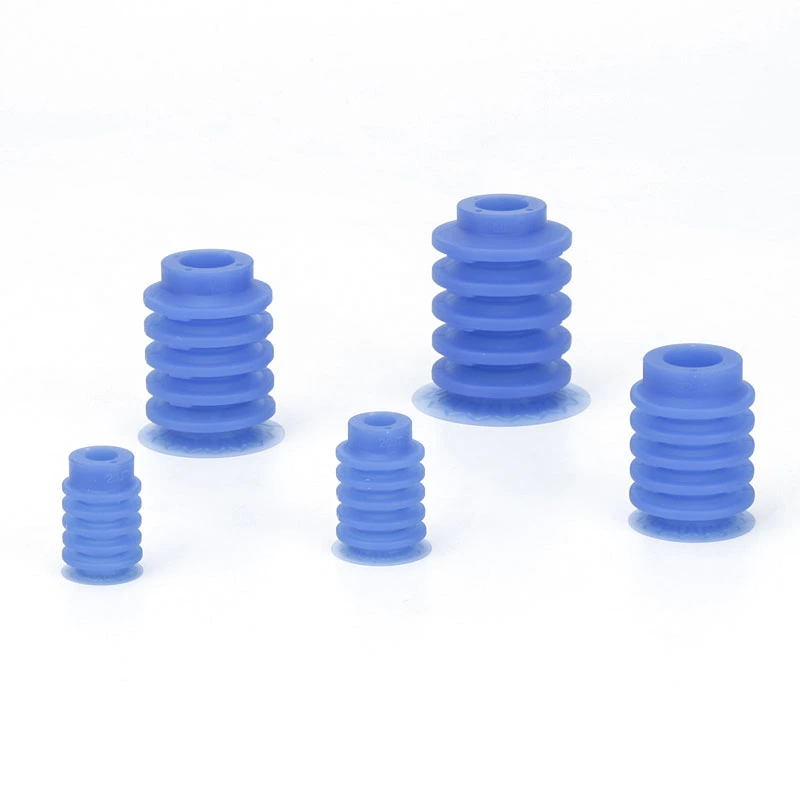

Akordioni tüüpi struktuur:Lõõtsade 5,5-astmelistel vaakum-iminappidel ZP3P-JT on mitmekihiline lõõtsakonstruktsioon, mis on tugevdatud tugiribidega, mis takistab tõhusalt nakkumist ja tagab sujuva töö.

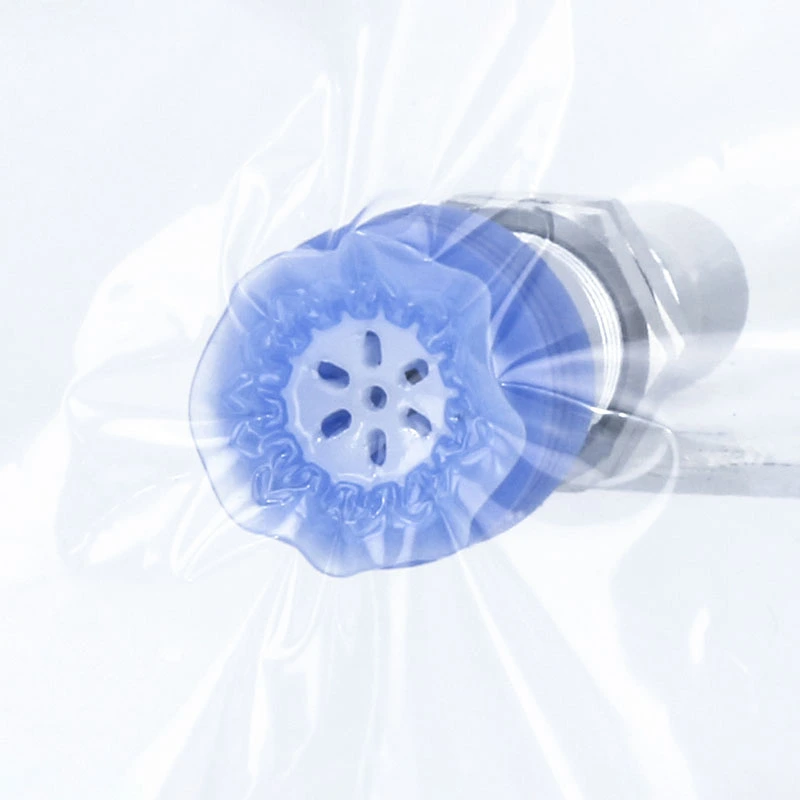

Paindlik kilega seelik:Tagab tiheda tiheduse, vähendab lekkeid ja hoiab ära kortsude teket.
Labürindi vaakumkanalid:Laiendage imemisala ja säilitage vaakumvool usaldusväärse haarde tagamiseks.

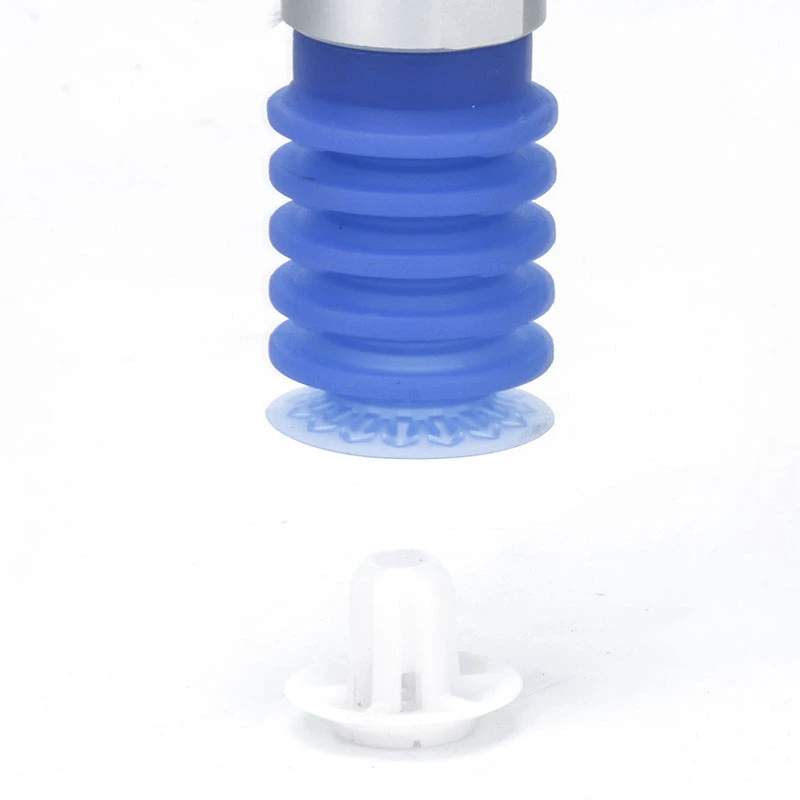

Juhendi manus:Minimeerib tassi deformatsiooni ja komponentide vibratsiooni töö ajal.
Pehmendatud löök:Kompenseerib kottidesse pakitud komponentide kõrguse kõikumisi.
Roostevabast terasest filtriekraan:Hoiab ära võõrkehade sissetungi ja võimaldab hõlpsat puhastamist.
Materjal ja konstruktsioon
Valmistatud FDA-sertifikaadiga silikoonist meditsiiniliste kilede jaoks.
Toidutöötlemisliinidele ja kosmeetikatoodete pakendamiseks sobiv sinine silikoon, millel on saaste tuvastamise võimalus.
Saadaolevad manused
Juhtmanused suurendavad stabiilsust.
Valikulised puhvrid deformatsiooni vähendamiseks.
Ühe- või mitmekihilised konfiguratsioonid vastavalt rakenduse vajadustele.
Saadaval suurused
Diameetrid:20mm, 25mm, 32mm, 40mm, 50mm.
Ühildub automatiseeritud süsteemidega erinevate tööstuslike ja tooriku käsitsemise stsenaariumide jaoks.

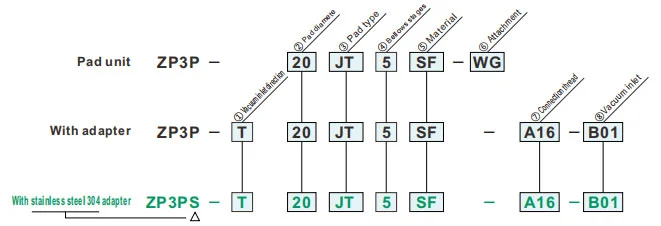

Kuidas tellida

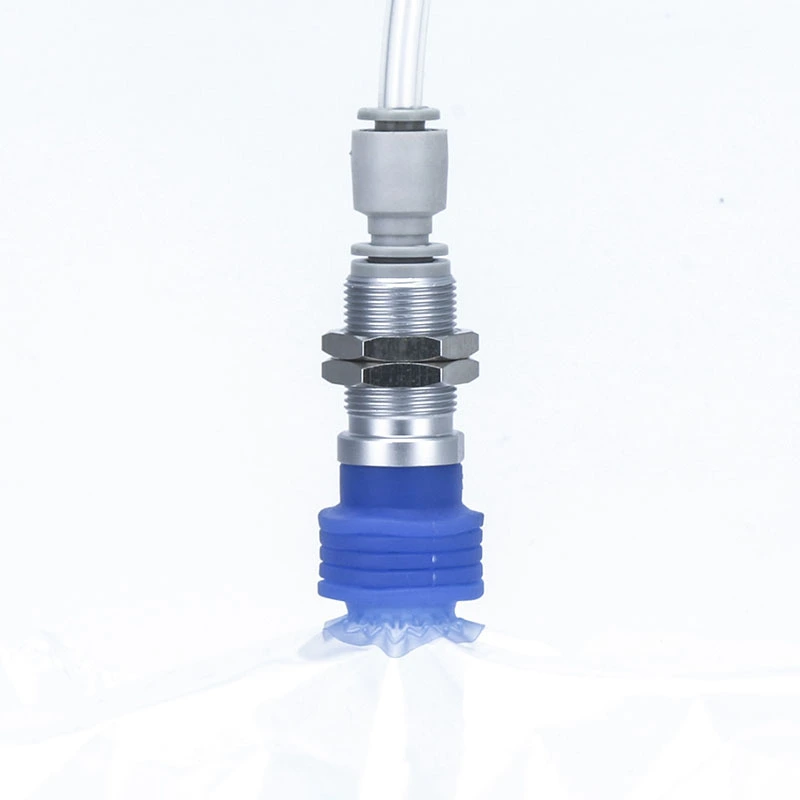

- Painduva pehme kilepakendiga toorikute adsorptsiooni teisaldamiseks
- Õhuke kileseelik ja erikujulised ribid
- Juhtkinnitus, Kiirendus/aeglustus: Adsorptsiooniülekanne on võimalik 4G puhul
- Sinine padi, mille abil on saastumise kontrollimise ajal vaakumpatja värvi järgi lihtne eristada
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ②Padja läbimõõt (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Padja tüüp | |
| JT | Lõõtsa tüüp |
| ④Lõõtsa etapid | |
| 5 | 5,5-etapp |
| ⑤ Materjal | |
| SF | Silikoonkumm |
| ⑥ Kinnitus | |
| WG | Koos manusega |
| ⑦ Ühenduskeermega | ⑧ Vaakumi sisselaskeava | Padja läbimõõt | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | null | - | Mees niit |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Naine niit |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mees niit |
A16 | M16 x 1,0 | Naine niit |
B01 | Rc1/8 | ● | - |
| Ühe puudutusega sobitamine |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Naine niit |
B02 | 8 mm | - | ● | |
| Ühe puudutusega sobitamine |
10 | 10 mm | - | ● | |||
Vahetage manus välja
Tehnilised andmed
| Töötemperatuuri vahemik | -30-90 ℃ | |
| Pad | Materjal | Silikoonkumm |
| Värv | Sinine | |
| Kõvadus (Shore A: ±5°) | A40/S | |
| Manus | Materjal | Sünteetiline vaik |
| Värv | Valge | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
