Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Lõõtsad 2,5-astmelised vaakum-iminappid ZP3P-JT
Lõõtsade 2,5-astmelised vaakum-iminappid ZP3P-JT on spetsialiseerunud õhukeste, painduvate ja kergesti deformeeruvate materjalide ülitäpseks käsitsemiseks. Neid kasutatakse laialdaselt toidu-, meditsiini- ja tarbekaupade automatiseeritud pakkimisliinidel, võimaldades kilekottide, plastlehtede ja pehmete pakendite stabiilset haaramist. Painduva tihendushuule ja hügieeniliste silikoonmaterjalidega tagavad need ühtlase nakkumise, vähendavad deformatsiooni ning toetavad puhast ja tõhusat tööd kiiretes automatiseerimiskeskkondades.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

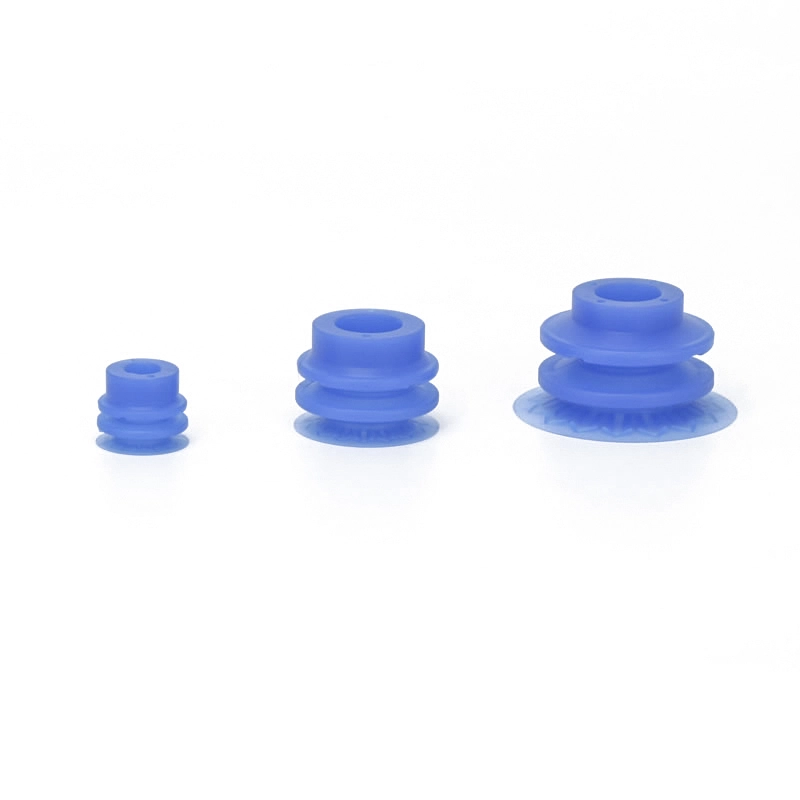

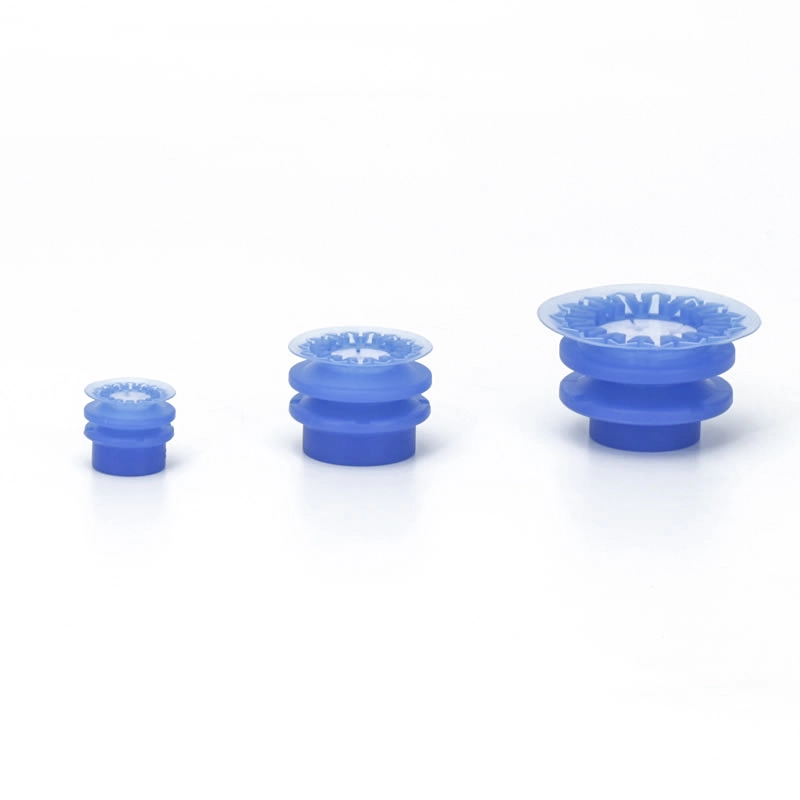

Lõõtsad 2,5-astmelised vaakum-iminappid ZP3P-JT
ZP3P seeria lõõtsade 2,5-astmeline vaakumpadi

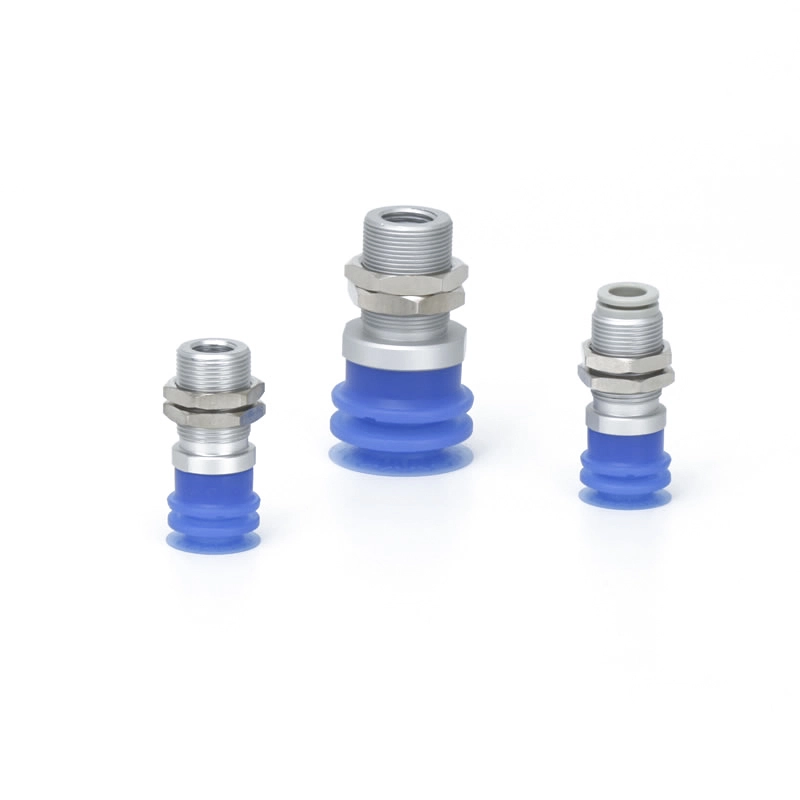

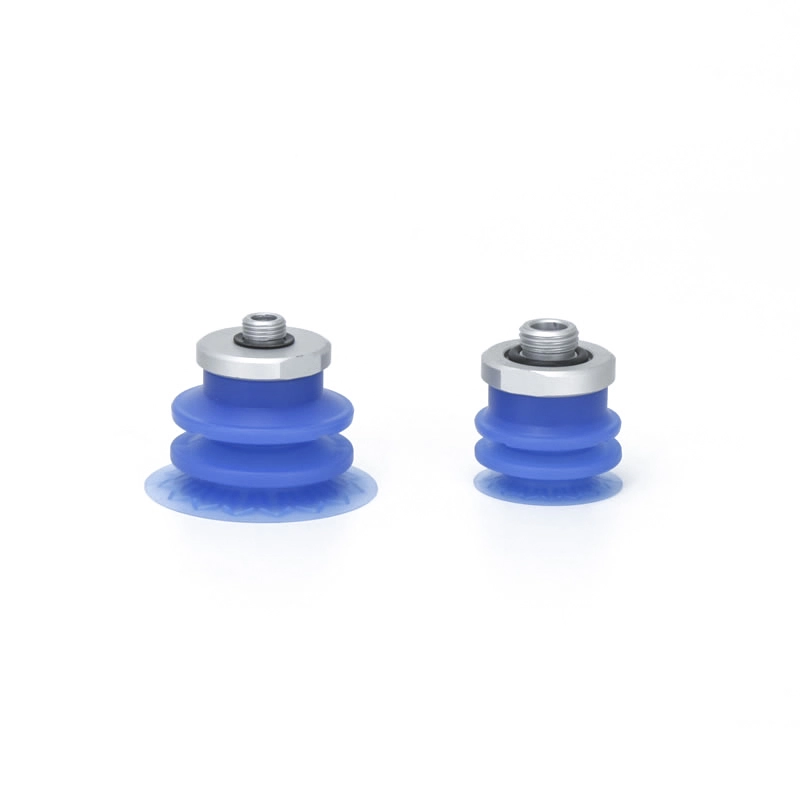

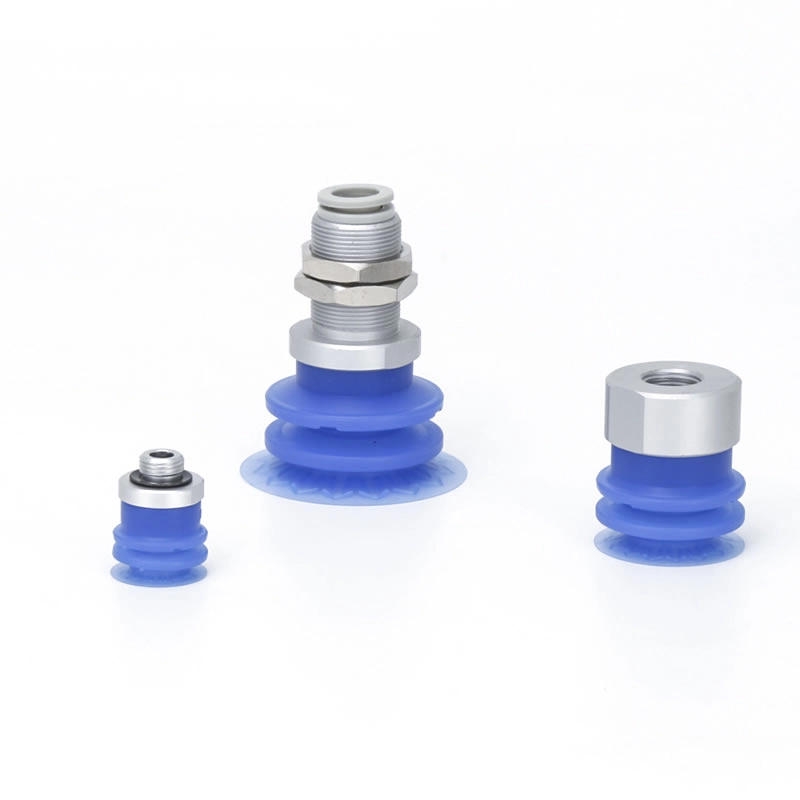

Adapterlõõtsaga seeria ZP3P-T, 2,5-astmelised vaakumpadjad
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Lõõtsade 2,5-astmeliste vaakum-iminappide ZP3P-JT peamised eelised
Optimaalne kohanemine ja paindlikkus:Lõõtsa-tüüpi struktuur ja painduv seelik vastavad ebatasastele või kumeratele kilepindadele, tagades turvalise haarde.
Suurepärane summutav efekt:Akordioni disain neelab vibratsiooni suurel kiirusel, vähendades kile deformatsiooni.
Kõrguse kompensatsioon:Mitmeastmelised kihid võimaldavad käsitleda erineva paksusega kilesid ilma imemisvõimet kaotamata.
Vähendatud kahju/märgistus:Pehme silikoon ja spetsiaalsed seelikud kaitsevad õrna pakendit, hoides ära kortsude, rebenemiste või jälgede teket.
Mitmekülgne materjalikäsitlus:Sobib toidu-, meditsiini- ja kosmeetikapakendikilede, samuti õhukeste plastide ja etüleenlehtede jaoks.
Lihtsustatud disain:Ühekihilised või mitmekihilised konfiguratsioonid toetavad lihtsat paigaldamist ja integreerimist automatiseeritud valimis- ja kohasüsteemidesse.
KKK
Milleks ZP3P-JT seeriat kasutatakse?
Lõõtsa 2,5-astmelisi vaakum-iminappe ZP3P-JT kasutatakse painduvate kilede ja õhukeste deformeeruvate materjalide käsitsemiseks. Neid kasutatakse laialdaselt toidu- ja meditsiinipakendites, sealhulgas joogikottides, pulbrikottides ja ravimipakendites, samuti logistilises sorteerimises ja automatiseeritud kiletöötluses.
Kas on võimalik koti deformatsiooni vähendada?
Jah, painduv tihend ja optimeeritud ribi struktuur aitavad rõhku ühtlaselt jaotada
Minimeerib kortsumist, lekkimist ja deformatsiooni käsitsemise ajal
Millised on ZP3P-JT iminapa põhiomadused?
Lõõtsa 2,5-astmelistel vaakum-iminappidel ZP3P-JT on 2,5-astmeline lõõtsakonstruktsioon, mis pakub kombinatsiooni paindlikkusest ja lööke summutavatest võimalustest. Selle seelikul on tugevdatud ribikujundus, mis suurendab tõhusalt nii tihendusvõimet kui ka stabiilsust. Tasane imemispind tagab õhukeste kilematerjalide kindla haarde, samas kui seade toetab kiirendusi kuni 4G, summutades tõhusalt vibratsiooni ja deformatsiooni.
Kas need sobivad kiireks kasutamiseks?
Jah, mõeldud kiirete automatiseeritud tootmisliinide jaoks
Stabiilne jõudlus kiirel kiirendusel/aeglustusel (kuni 4G)
Ideaalne kiireks komplekteerimiseks ja pakkimiseks

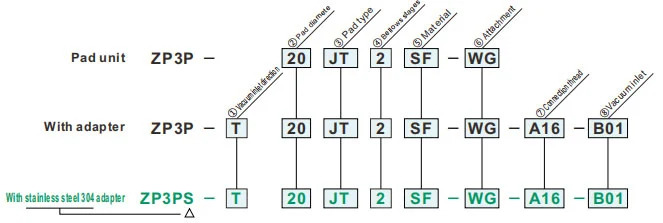

Kuidas tellida
- Painduva pehme kilepakendiga toorikute adsorptsiooni teisaldamiseks
- Õhuke kileseelik ja erikujulised ribid
- Lame kinnitus kortsude vähendamiseks
- Sinine padi, mille abil on saastumise kontrollimise ajal vaakumpatja värvi järgi lihtne eristada
Tehnilised andmed
| Töötemperatuuri vahemik | -30-90 ℃ | |
| Pad | Materjal | Silikoonkumm |
| Värv | Sinine | |
| Kõvadus (Shore A: ±5°) | A40/S | |
| Manus | Materjal | Sünteetiline vaik / Roostevaba teras |
| Värv | Valge | |
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ②Padja läbimõõt (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ Padja tüüp | |
| JT | Lõõtsa tüüp |
| ④Lõõtsa etapid | |
| 2 | 2,5-etapp |
| ⑤ Materjal | |
| SF | Silikoonkumm |
| ⑥ Kinnitus | |
| null | Ilma kinnituseta |
| W | Suure auguga kinnitus |
| WF | Lame kinnitus |
| WM | Võrgustik kinnitus |
| WG | Poorne kinnitus |
| ⑦ Ühenduskeermega | ⑧ Vaakumi sisselaskeava | Padja läbimõõt | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | null | - | Mees niit |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Naine niit |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mees niit |
A16 | M16 x 1,0 | Naine niit |
B01 | Rc1/8 | ● | - |
| Ühe puudutusega sobitamine |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Naine niit |
B02 | 8 mm | - | ● | |
| Ühe puudutusega sobitamine |
10 | 10 mm | - | ● | |||
| Manus | W | WF | WM | WG | |
| Osa pilt |
|
|
|
|
|
| Kirjeldus | Laiendatud ava suurus, et tagada imemise voolukiirus Ühildub vaakumpuhuri pumpadega |
Kortsude vähendamiseks Väikese deformatsiooniga õhukeste detailide jaoks Imemisava on suletud tasase pinnaga, et takistada tooriku imemist Piirab seeliku liikumist ja vähendab töödeldava detaili kahjustusi |
Hoiab ära võõrkehade tungimise torustikusse. Lihtne kontrollida ummistumist ja lihtne puhastada Imemisfiltri elemendi vahetamise sagedus väheneb | - | |
| Osa number | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
