Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Suure jäikusega vaakum-iminappid ZP3E
Kõrge jäikusega vaakum-iminappid ZP3E on mõeldud suurte või poorsete detailide suure koormuse käsitsemiseks. Soonega tihenduspinna ja akordioni struktuuriga tagavad need tugeva nakkumise ebatasastel pindadel. Need sobivad ideaalselt klaasi, metalllehtede ja pakendite jaoks, tagavad stabiilse haarde, mittejälgiva käsitsemise ja usaldusväärse jõudluse suure vooluga automaatikasüsteemides. Seda kasutatakse laialdaselt ka tootmisliinidel erinevates tööstusharudes, sealhulgas elektroonikatööstuses, autotööstuses ja logistika sorteerimises.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

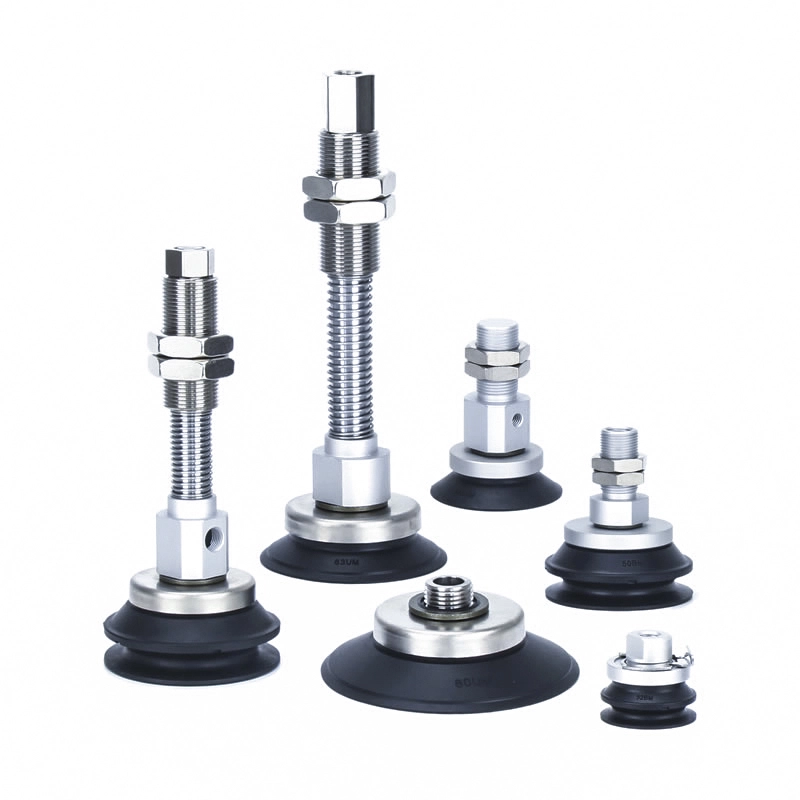

Suure jäikusega vaakum-iminappid ZP3E

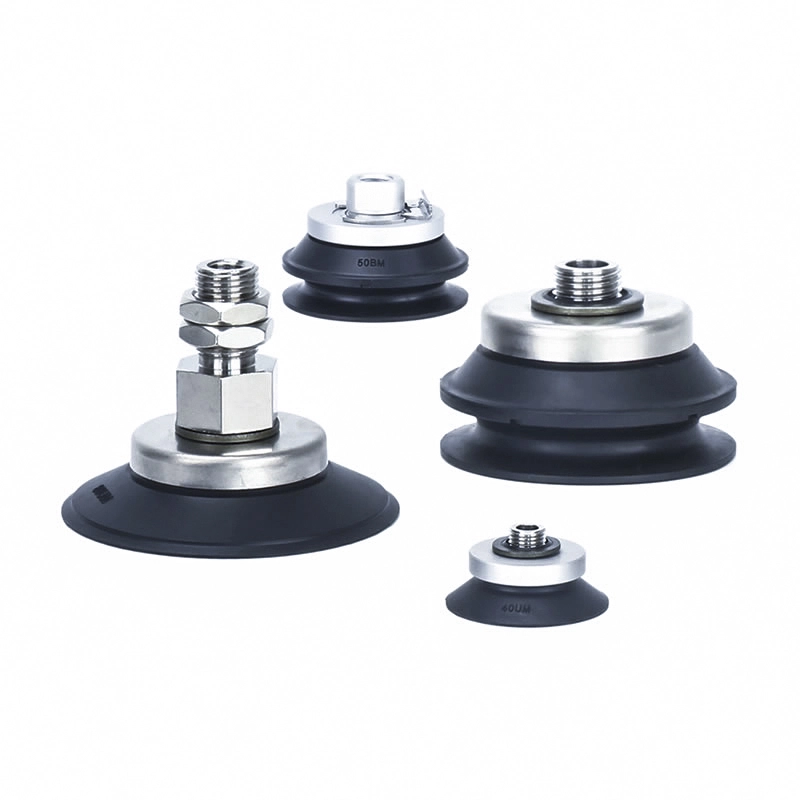

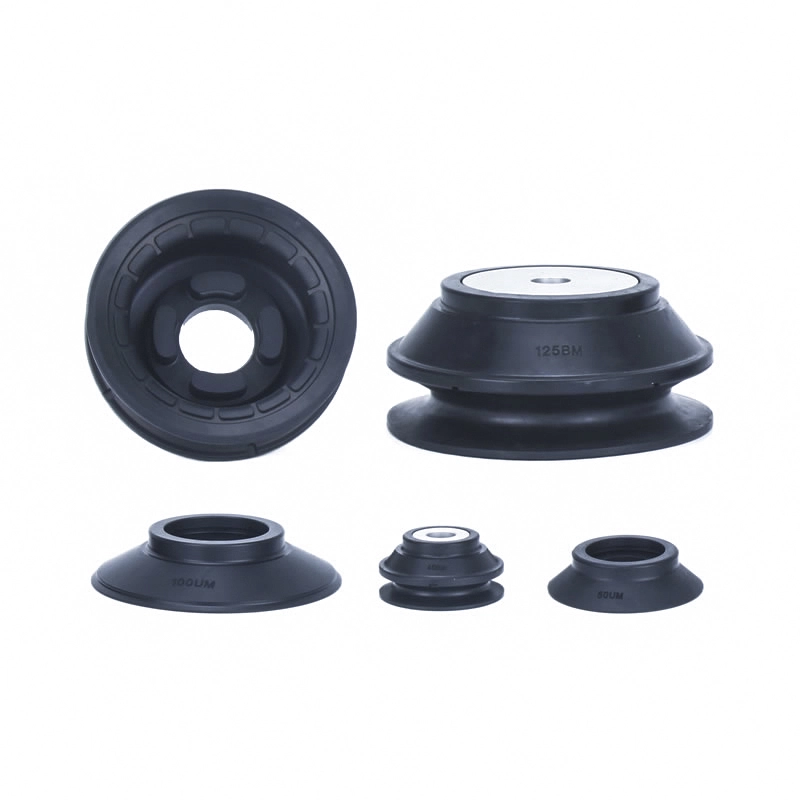

ZP3E seeria suure jäikusega vaakumpadi

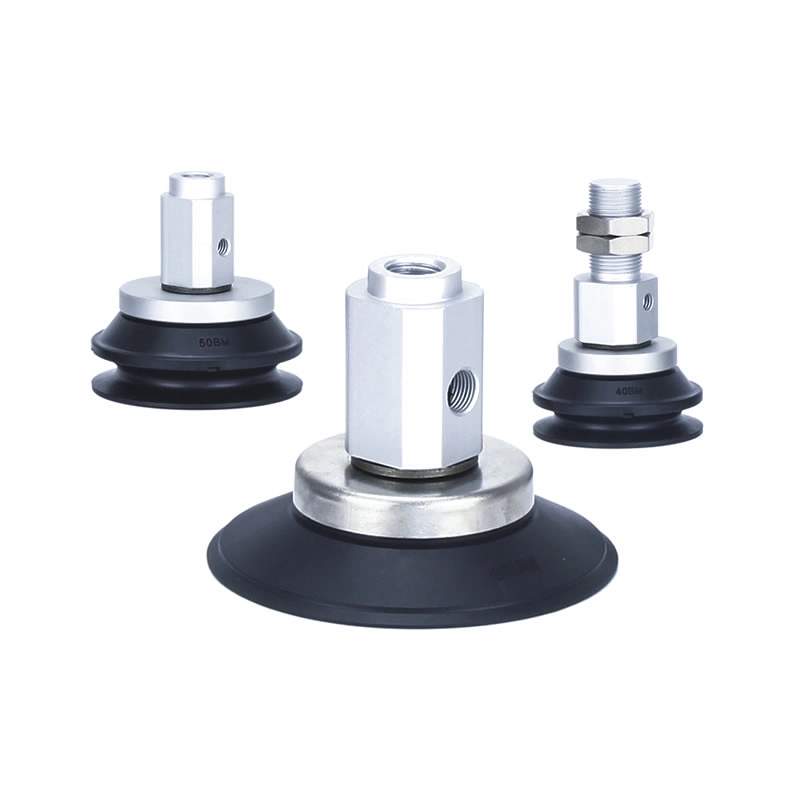

ZP3E-T seeria adapteri suure jäikusega vaakumpatjadega

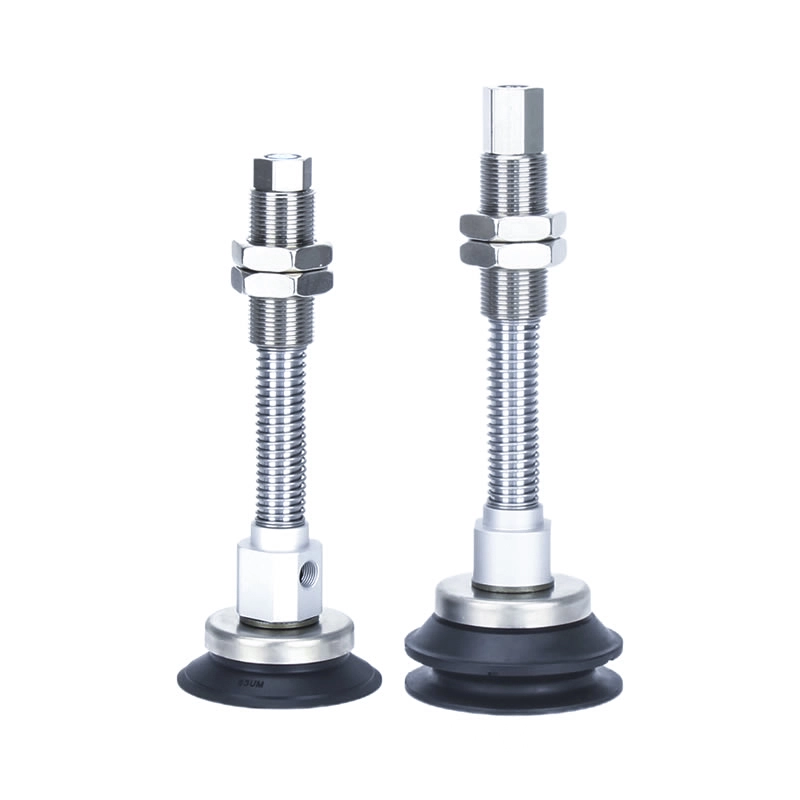

ZP3E-T seeria puhverkõrge jäikusega vaakumpatjadega
ZP3E-Y seeria adapteri suure jäikusega vaakumpatjadega
ZP3E-Y seeria puhverkõrge jäikusega vaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Kõrge jäikusega vaakum-iminappid ZP3E on tööstusliku kvaliteediga vaakumtopsid, mis on mõeldud suure koormuse ja suure pindalaga tooriku käsitsemiseks. Need sobivad ideaalselt rakendusteks, mis nõuavad tugevat haardumist, kõrget õhutihedust ja stabiilset haaret isegi ebatasastel või kergelt läbilaskvatel pindadel.
Põhiomadused
Raskeveokite käsitsemise võime
Suure jäikusega vaakum-iminappid ZP3E on loodud spetsiaalselt suurte ja raskete töödeldavate detailide jaoks, nagu papp, klaaspaneelid ja metalllehed
Läbimõõdu vahemik:32mm kuni 125mm
Saadaval ühekihilise ja kahekihilise konfiguratsioonina
Täiustatud tihendusjõudlus
Soonega imemispind parandab haarde stabiilsust ja säilitab vaakumi
Akordionikujuline tihendusstruktuur kohandub kaldu või ebatasasel pinnal
Tagab usaldusväärse nakkumise isegi kõverate või ebakorrapäraste toorikute puhul
Optimeeritud poorsete materjalide jaoks
Sobib kartongi, papi ja muude läbilaskvate materjalide jaoks
Töötab tõhusalt suure vooluga vaakumsüsteemidega
Säilitab ühtlase imemise vaatamata väikesele õhulekkele
Paindlik paigaldus
Mitmed paigaldusvõimalused erinevate automaatika seadistuste jaoks
Ühildub robotkäte ja automatiseeritud tootmisliinidega
Rakendused
Tööstusautomaatika seadmed
Paberkasti vormimismasinad:Papplehtede transport ja positsioneerimine
Pakkimissüsteemid:Virnastage ja teisaldage raskeid kaste ja materjale
Robotiautomaatika:Stabiilne haardumine ja kiire vabastamine koosteliinidel
Töödeldava detaili käsitsemine
Klaasi töötlemine:Siledate, raskete klaaspaneelide jälgimisvaba käsitsemine
Metallist ja plastikust lehed:Terasplaadid, alumiiniumlehed ja paksud plastplaadid
Logistika ja laondus:Raskete toodete automaatne virnastamine
Jõudluse eelised
Kõrge jäikus struktuur tagab stabiilsuse suure koormuse käsitsemisel.
Märgistusteta disain kaitseb tundlikke pindu (nt klaasi) kahjustuste eest.
Tugev vaakumi säilitamise võime tagab usaldusväärse töö nõudlikes keskkondades.
Kõrge jäikusega vaakum-iminappid ZP3E sobivad kasutamiseks elektroonika-, auto-, logistika- ja tootmistööstuses.
Miks valida Hiinas valmistatud ZP3E vaakumtopsid?
Kulusäästlik tootmine usaldusväärse jõudlusega
Küps tehnoloogia, mis kasutab kvaliteetset silikooni ja täiustatud vaakumtihendit
Lai tootevalik erinevate tööstuslike vajaduste rahuldamiseks
Stabiilne tarneahel, mis tagab kiire ja järjepideva tarnimise

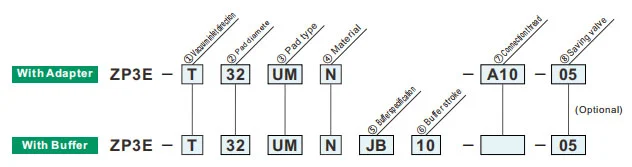

Kuidas tellida
| ② Padja läbimõõt (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Padja tüüp | |
| UM | Lame tüüp soonega |
| BM | Lõõtsatüüp ribide ja soonega |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑧ Plaat | |
| null | Ilma plaadita |
| P | Koos taldrikuga |
|
Mudel
②Padja läbimõõt (mm)
|
Lame tüüp soonega (UM) | Lõõtsa tüüp ribide ja soontega (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| Y | Külgmised |
| ② Padja läbimõõt (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Padja tüüp | |
| UM | Lame tüüp soonega |
| BM | Lõõtsatüüp ribide ja soonega |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑦ Vaakumi sisselaskeava | ZP3E-T / Vertikaalne | ZP3E-Y / Külgmine | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| Meeste niit | A10 | M10 x 1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x 1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Naissoost niit | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x 1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Puhvri spetsifikatsioon | |
| JB | Pöörlev (messing, puksiga) |
| JF | Pöörlev (terasest, puksiga) |
| KB | Mittepöörlev (messing, puksiga) |
| ⑦ Vaakumi sisselaskeava | A14 | null | A18 | null | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Puhvri käik | ø32 ~ ø50 | ø32 ~ ø50 | ø63 ~ ø80 | ø63 ~ ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Säästva klapi fikseeritud ava | |||
| suurus (mm) |
Padja läbimõõt | ||
| ø32 ~ ø50 | ø63 ~ ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Viide SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Vedru reaktiivjõud
| Ühenduskeere | Pingutusmoment ±5% [N·m] | Puhvri käik (mm) | Vedru reaktiivjõud[N] | ||
| Messing, puksiga (JB/KB) | Teras, puksiga (JF) | 0 löögiga | Täiskäigul | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
