Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Madala hõõrdumisega otsekinnitusega vaakum-iminappid ZP3
Commaelec on professionaalne tootja ja tarnija, kes on spetsialiseerunud madala hõõrdumisega otsepaigaldatavate vaakum-iminappide ZP3 madala hõõrdumisega otsepaigaldatavatele vaakum-iminappidele. Nende kompaktsete seadmete läbimõõt jääb vahemikku 4 mm kuni 16 mm, mis on spetsiaalselt loodud elektroonikatööstuse jaoks. Sisseehitatud teleskooppuhvervardaga, mis tekitab minimaalselt tolmu, sobivad need eriti hästi kasutamiseks täppiselektroonikas, meditsiinis ja farmaatsiarakendustes.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

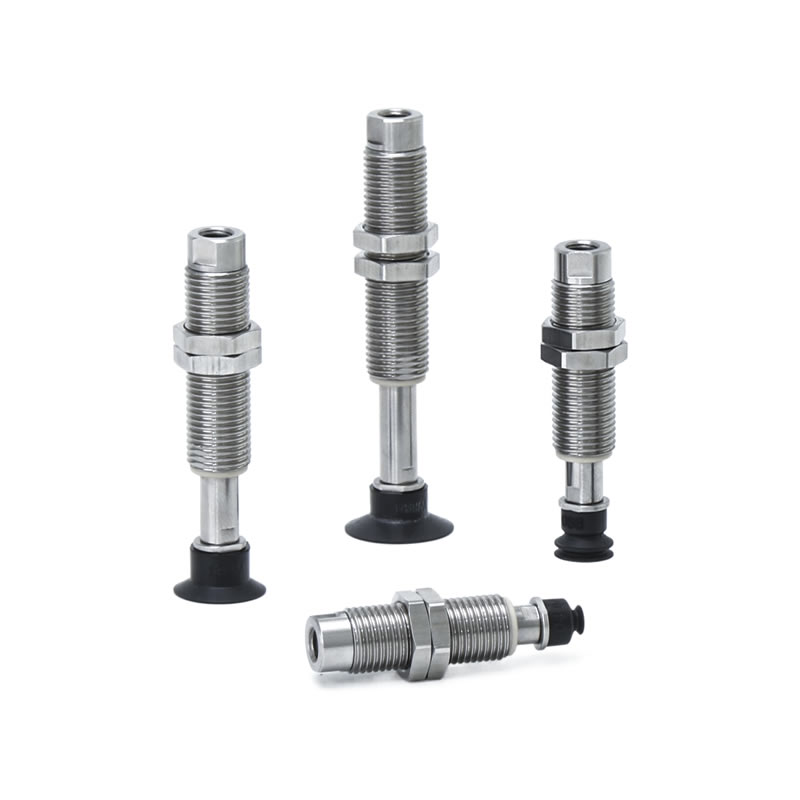

Madala hõõrdumisega otsekinnitusega vaakum-iminappid ZP3
ZP3-T seeria väikese hõõrdumise puhvriga kompaktne vaakumpadi
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Madala hõõrdumisega otsepaigaldatavad vaakum-iminappid ZP3 on kompaktsed, täpselt konstrueeritud iminapad, mis on mõeldud elektroonika-, meditsiini- ja farmaatsiatööstusele. Nendel 4 mm kuni 16 mm läbimõõduga vaakumtopsidel on sisseehitatud teleskooppuhvervarras, mis minimeerib tolmu teket, tagades õrnade komponentide ohutu ja puhta käsitsemise.
Mis on madala hõõrdumisega otsekinnitusega vaakum-iminapp ZP3?
Spetsiaalne otsepaigaldusvõimalusega vaakumpadi automatiseeritud süsteemide jaoks.
Sisaldab madala hõõrdumisega teleskooppuhvrit, mis vähendab kulumist ja saastumist korduvate tsüklite ajal.
Ühildub vertikaalse ja külgmise vaakumi sisselaskesuunaga, võimaldades paindlikku paigaldamist kitsastele tootmisliinidele.
Saadaval kvaliteetsest kummist, silikoonist ja antistaatilistest materjalidest koos valikuliste adapterite ja roostevabast terasest tarvikutega liitiumaku rakenduste jaoks.
Rakendused
Täppiselektroonika käsitsemine, nagu trükkplaadid ja mikrokiibid.
Meditsiini- ja farmaatsiakomplekt, kus puhtus ja madal saastatus on kriitilise tähtsusega.
Integreerimine robotite korjamis- ja asetamissüsteemidesse ja automatiseeritud koosteliinidesse.
Väikeste riistvara ja liitiumaku komponentide käsitlemine, mis nõuavad minimaalset tolmu teket.
Eelised
Kompaktne ja vähese hõõrdumisega disain vähendab kulumist, tolmu ja hooldust.
Suur kohanemisvõime, mis toetab mitut vaakumi sisselaskesuunda ja puhvri konfiguratsioone.
Madala hõõrdumisega otsepaigaldatavad vaakum-iminappid ZP3 on valmistatud vastupidavatest materjalidest, nagu silikoon ja kumm, et tagada stabiilne ja kauakestev imemine, pakkudes seeläbi pikemat kasutusiga.
Paindlikud valikud adapterite, puhverklambrite ja roostevabast terasest tarvikutega tööstuslike erivajaduste jaoks.
Kulusäästlik Hiinas toodetud küpse tehnoloogia ja stabiilse tarneahelaga tootmine tagab õigeaegse tarnimise ja kvaliteetse jõudluse.
Miks valida Commaelec?
Usaldusväärne tootja ja tarnija ettevõttesisese tootmise ja suure laovaruga.
Mitmekesine tooteportfell, mis sisaldab mitmeid spetsifikatsioone, kujundeid ja materjalivalikuid.
Küps tehnoloogia, mis tagab tugeva nakkumise, stabiilsuse ja materjali ohutu käsitsemise.
Kliendile orienteeritud teenus kiire reageerimise, kohandamise ja tehnilise toega sujuvaks integreerimiseks.
Kuidas tellida
- Vähendatud osakesed alla 1/10 (võrreldes varasemate toodetega).
- Vasesulam kasutamata.
- Madala hõõrdumise ja madala müratasemega! Müratase 45dB.
- Sujuv üles ja alla liikumine vastavalt ekstsentrilisele struktuurile.
- Toru pinge järgi kinnikiilunud võlli probleem sai lahendatud!
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ②Padja läbimõõt (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Padja tüüp | |
| UM | Lame soonega |
| B | Lõõtsad |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑤Puhvri spetsifikatsioon | |
| D | Pöörlev (madala hõõrdumisega) |
| ⑥Puhvri käik (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vaakumi sisselaskeava | |
| B5 | M5 x 0,8 |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
UM
Lame soonega
| Mudel | A | B | C | D | Puhver | |||||||
|
① Vaakum sisselaskeava suunas |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Puhver spec. |
⑥ Puhver insult |
⑧ Vaakum sisselaskeava |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Mudeli viide: ZP3-T16UMND15-B5
B
Lõõtsad
| Mudel | A | B | C | D | Puhver | |||||||
|
① Vaakum sisselaskeava suunas |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Puhver spec. |
⑥ Puhver insult |
⑧ Vaakum sisselaskeava |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Mudeli viide: ZP3-T08BND6-B5

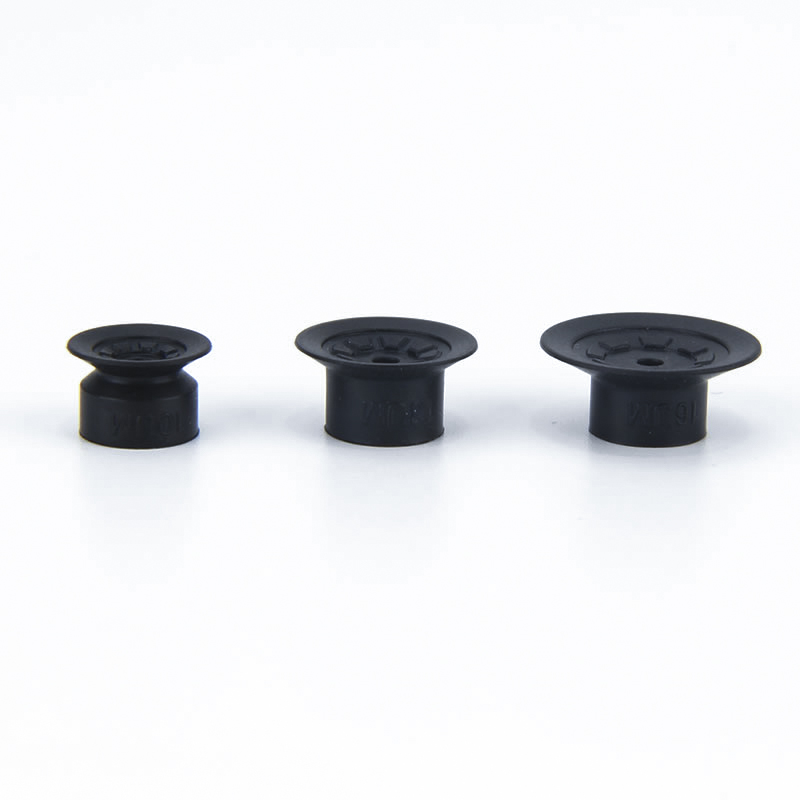

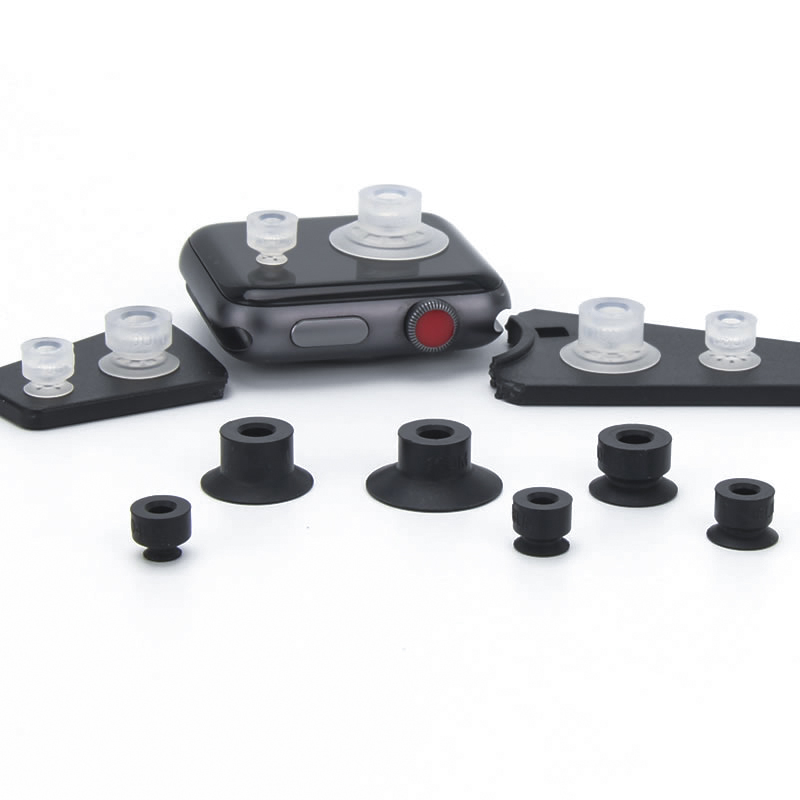

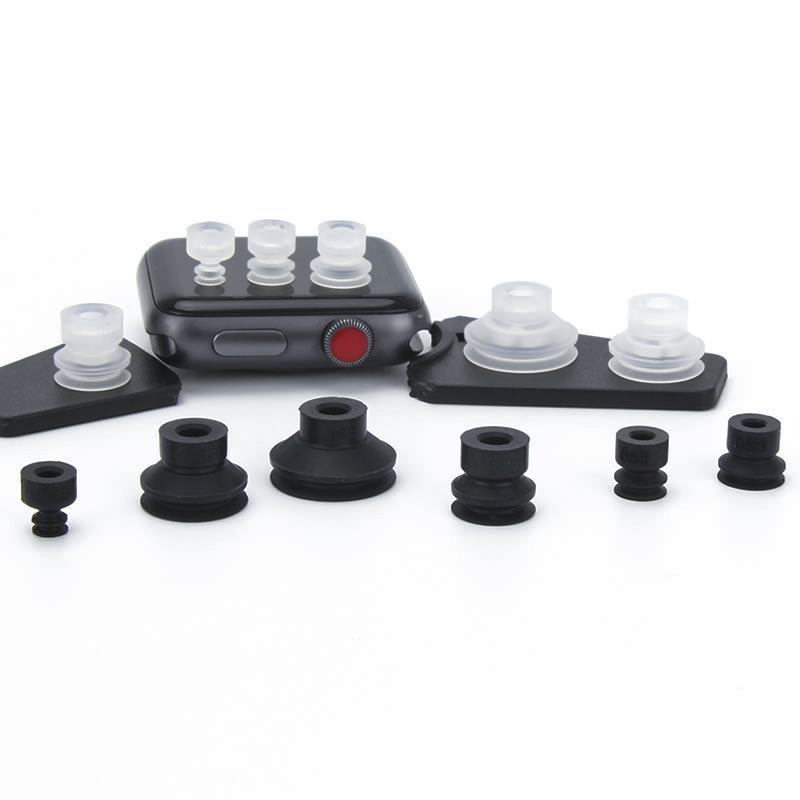

Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
| Padja tüüp | Padja läbimõõt (mm) | Rakendus | Tüüpilised tooriku pinnad ja kujundid | |||||||
| Korter | Lehvitas | Kaldus | Erinevad kõrgused | Kumer | Õline | |||||
|
|
|
|
|
|
|||||
| Kompaktne P reklaam | Korter (U) |
|
ø1,5~ø3,5 | Tasase ja deformeerimata pinnaga detailide adsorptsiooniks | ⚪ | X | X | X | X | X |
| Lame soonega (UM) |
|
ø4 ~ ø16 | Tooriku jaoks, mis tõenäoliselt deformeerub | ⚪ | X | X | X | X | △ | |
| lõõts(B) |
|
ø4 ~ ø16 | Kaldpinnaga töödeldavate detailide adsorptsiooniks | ⚪ | △ | ⚪ | X | △ | X | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
