Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Suure jäikusega kuulliigendiga vaakum-iminappid ZP3E
Suure jäikusega kuulliigendiga vaakum-iminappid ZP3E Hiinast Commaelec pakuvad kohandatud lahendusi suure koormuse ja suure ala käsitsemiseks. Soonega tihenduspinna ja kuulliigendi disainiga tagavad need stabiilse nakkumise ebatasastel või poorsetel materjalidel. Need sobivad ideaalselt klaasi, metalllehtede ja pakendite jaoks ning tagavad automatiseeritud süsteemides mittejälgiva ja usaldusväärse jõudluse.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

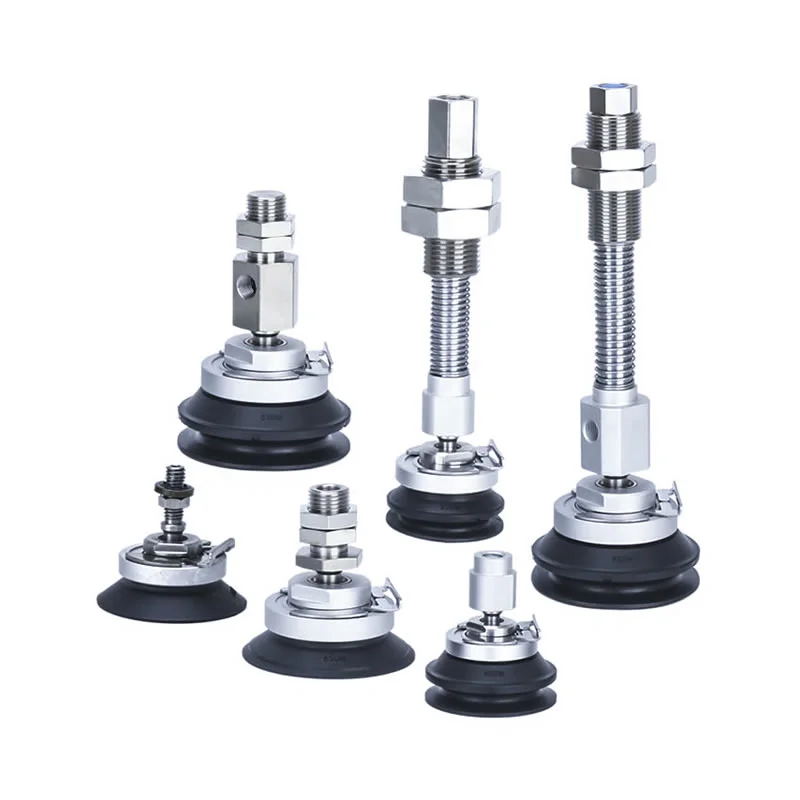

Suure jäikusega kuulliigendiga vaakum-iminappid ZP3E

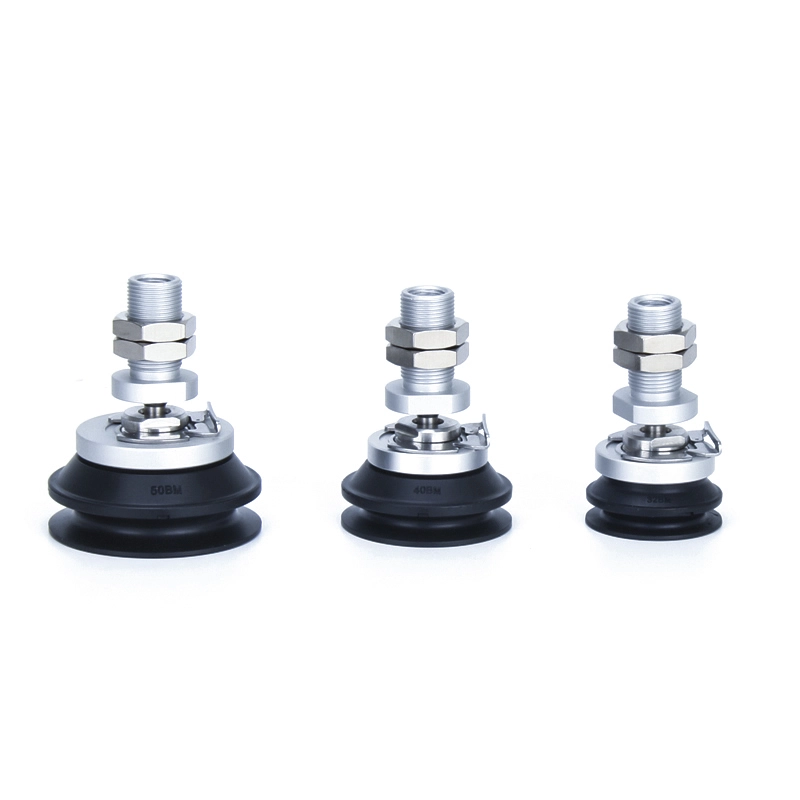

ZP3E-TF seeria adapteri suure jäikusega kuulliigendi tüüpi vaakumpatjadega

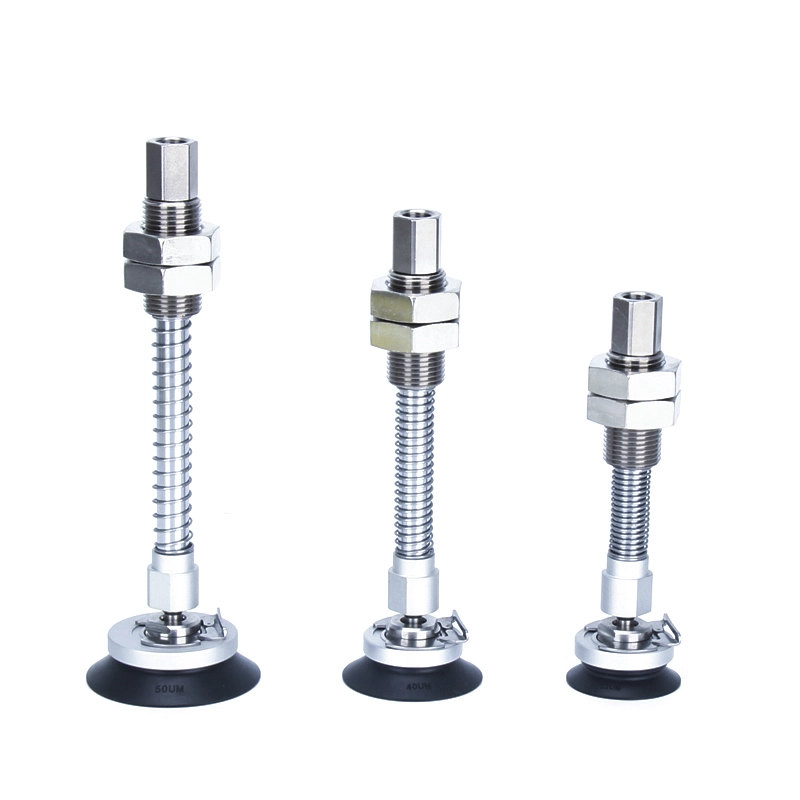

ZP3E-TF seeria puhverkõrge jäikusega kuulliigendi tüüpi vaakumpatjadega

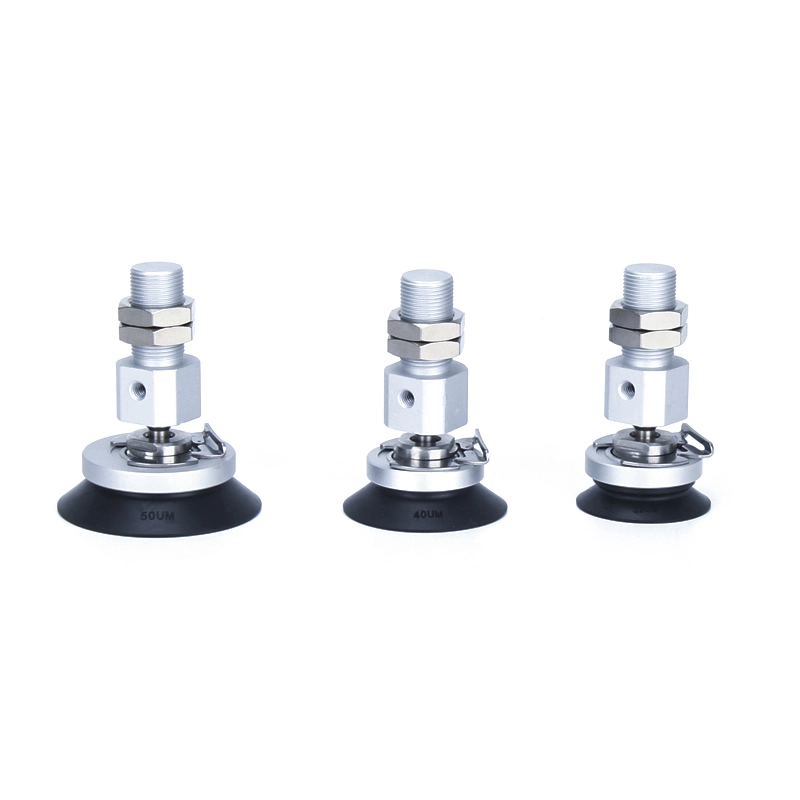

ZP3E-YF seeria adapteri suure jäikusega kuulliigendi tüüpi vaakumpatjadega

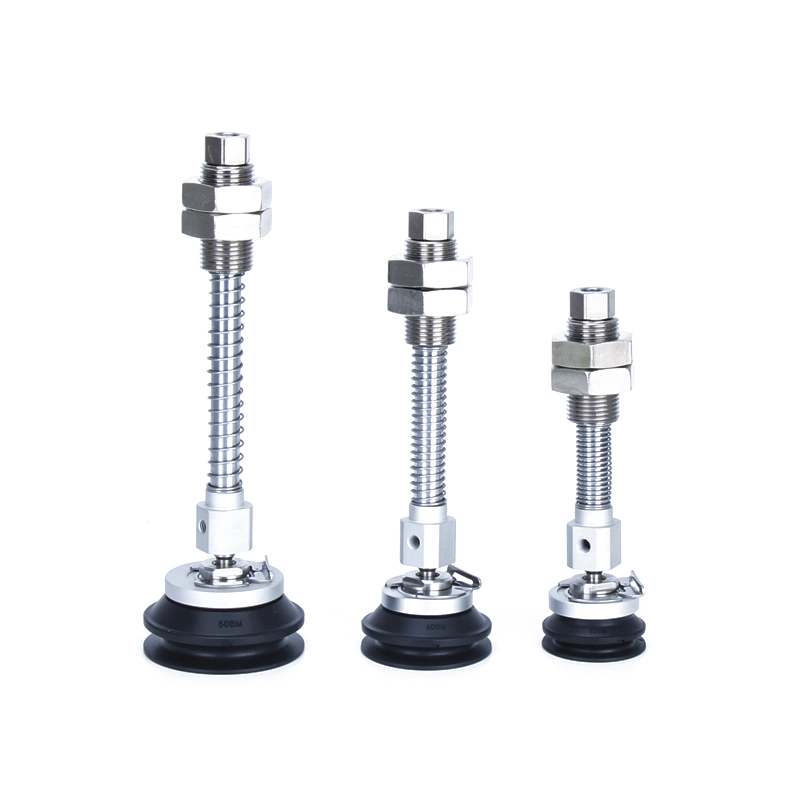

ZP3E-YF seeria puhvriga suure jäikusega kuulliigendi tüüpi vaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Suure jäikusega kuulliigendiga vaakum-iminappid ZP3E on tööstusliku kvaliteediga vaakum-iminapp, mis on loodud spetsiaalselt raskete, suurte või ebakorrapärase pinnaga toorikute käsitsemiseks automatiseeritud süsteemides.
Selle kõrge jäikus struktuur tagab stabiilse haarde rasketel materjalidel, nagu klaas, metalllehed ja papp.
Kuulliigendi disain võimaldab mitme nurga all reguleerimist, võimaldades tassil automaatselt kohanduda kallutatud või ebakorrapäraste pindadega.
Soonega tihenduspind suurendab vaakumi säilitamise võimet, tagades tõhusa imemise isegi poorsete materjalide käsitsemisel.
Seda tooteseeriat kasutatakse laialdaselt sellistes valdkondades nagu robotautomaatika, pakendamine, autotööstus ja klaasitöötlemine; see sobib eriti hästi rakendustesse, kus on ülikõrged haardejõu, stabiilsuse ja paindlikkuse nõudmised.
Põhiomadused
**Kõrge jäikus ja stabiilsus**
See seeria, mis on spetsiaalselt loodud raskeveokite ja suure pinnaga töödeldavate detailide jaoks, nagu klaas, metalllehed ja papp, pakub diameetrivahemikku 32 mm kuni 125 mm ning valikuvõimalusi nii ühe- kui ka kahekihiliste konstruktsioonide jaoks. Pinnal on soonega tekstuur, mis suurendab tõhusalt vaakumi säilimist ja tagab haarde stabiilsuse isegi poorsete materjalide käsitsemisel.
**Kuuliliigese funktsionaalsus**
Integreeritud kuulliigendi struktuuriga seade võimaldab paindlikku ja mitme nurga all reguleerimist. See kompenseerib automaatselt kallutatud või ebatasased tooriku pinnad, tagades ühtlase tihendusvõime ja usaldusväärse imemisjõu kogu dünaamilise käsitsemise ajal.
**Valikuline puhverdusmehhanism**
Lisada saab valikulise puhverdusmehhanismi, et absorbeerida löögijõude, mis tekivad, kui iminapp puutub kokku töödeldava detailiga. See kaitseb tõhusalt nii iminapa korpust kui ka täppistooriku pindu kahjustuste eest. Kõrgsageduslikes rattasõidukeskkondades aitab see funktsioon pikendada seadmete kasutusiga ja suurendada üldist vastupidavust.
**Materiaalsed valikud**
Kõrge jäikusega kuulliigendiga vaakum-iminappid ZP3E on valmistatud kvaliteetsetest kummi- ja silikoonmaterjalidest, pakkudes suurepärast tihendusvõimet ja kulumiskindlust. Lisavarustusena on saadaval antistaatilised materjalid, mis muudavad seadme sobivaks kasutamiseks elektroonikatööstuses ja puhastes ruumides. Lisaks saab seda siduda roostevabast terasest liitmikega, et täita liitiumioonakude tootmise ja karmide tööstuslike seadete spetsiifilisi rakendusnõudeid.
**Eemaldatav disain**
Modulaarse struktuuriga suure jäikusega kuulliigendiga vaakum-iminappid ZP3E hõlbustavad rutiinset hooldust ja komponentide vahetamist. See vähendab tõhusalt seisakuid ja vähendab pikaajalisi tegevuskulusid. Lisaks võimaldavad selle paindlikud konfiguratsioonivalikud selle sujuvalt integreerida mitmesugustesse automatiseeritud süsteemidesse.

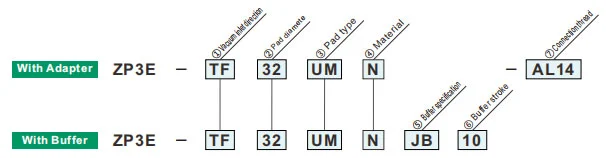

Kuidas tellida
| ①Vakumi sisselaske suund | |
| TF | Vertikaalne |
| YF | Külgmised |
| ② Padja läbimõõt (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Puhvri spetsifikatsioon | |
| JB | Pöörlev (messing, puksiga) |
| JF | Pöörlev (terasest, puksiga) |
| ③ Padja tüüp | |
| UM | Lame tüüp soonega |
| BM | Lõõtsatüüp ribide ja soonega |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑥Puhvri käik | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦ Vaakumi sisselaskeava | ZP3E-T / Vertikaalne | ZP3E-Y / Külgmine | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| Meeste niit | AL6 | M6 x 1 | ● | — | — | — |
| AL12 | M12 x 1,25 | — | ● | — | — | |
| AL14 | M14 x 1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Naine | B8 | M8 x 1,25 | ● | — | ● | — |
| B12 | M12 x 1,75 | — | ● | — | ● | |
Vedru reaktiivjõud
| Padja läbimõõt (mm) |
Pingutusmoment ±5% [N·m] | Puhvri käik (mm) | Vedru reaktiivjõud [N] | ||
| Messing, puksiga (JB) | Teras, puksiga (JF) | 0 löögiga | Täiskäigul | ||
| ø32 ~ ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63 ~ ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
Paigaldusjuhend
PDF allalaadimine
Hoiatus + Ettevaatust (lugege enne kasutamist)
PDF allalaadimine
