Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Märgivabad vaakum-iminappid ZP3
Commaeleci märgivabad vaakum-iminappid ZP3 on kompaktsed iminapad (φ4–16 mm), millel on sisseehitatud teleskooppuhvrid minimaalse tolmu tekitamiseks. Need sobivad ideaalselt fotogalvaaniliste paneelide, pooljuhtplaatide, optiliste läätsede, OLED/LCD-paneelide ja meditsiinikomponentide jaoks, pakuvad kohandatud valikuid, paindlikku paigaldust, antistaatilisi materjale ja roostevabast terasest tarvikuid.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

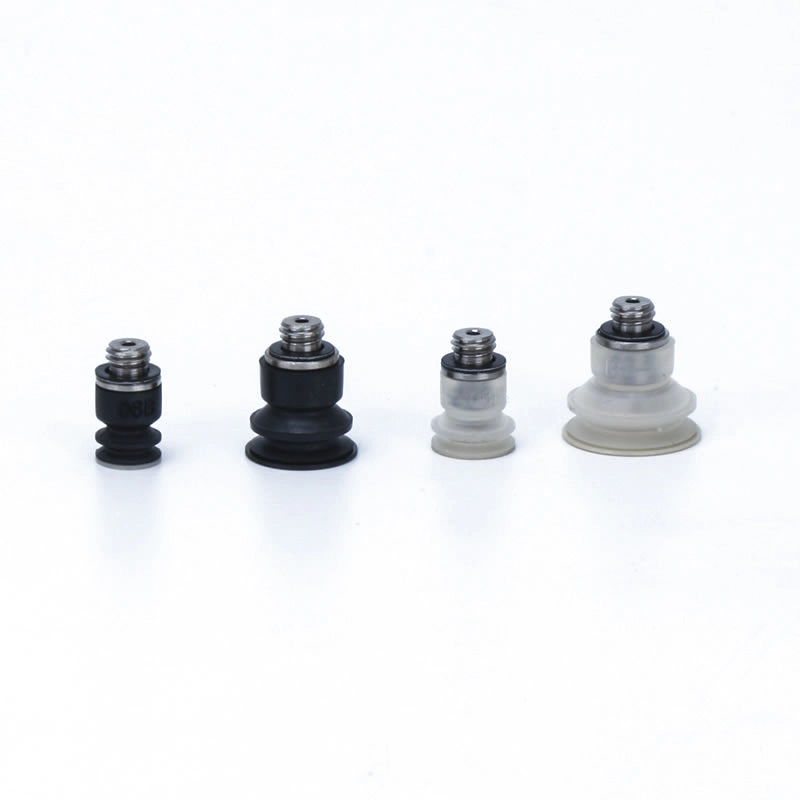

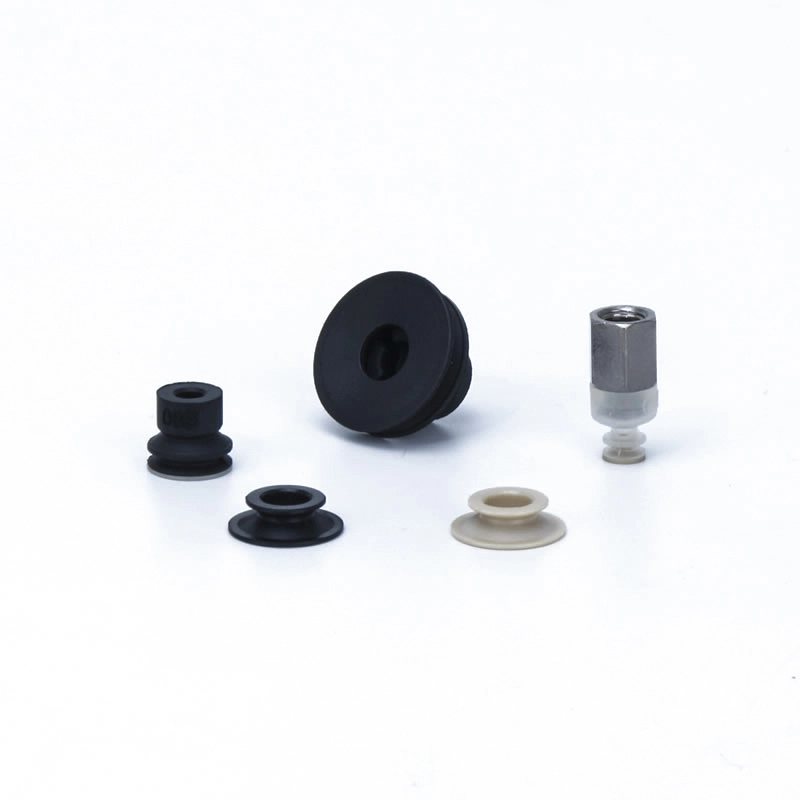

Märgivabad vaakum-iminappid ZP3

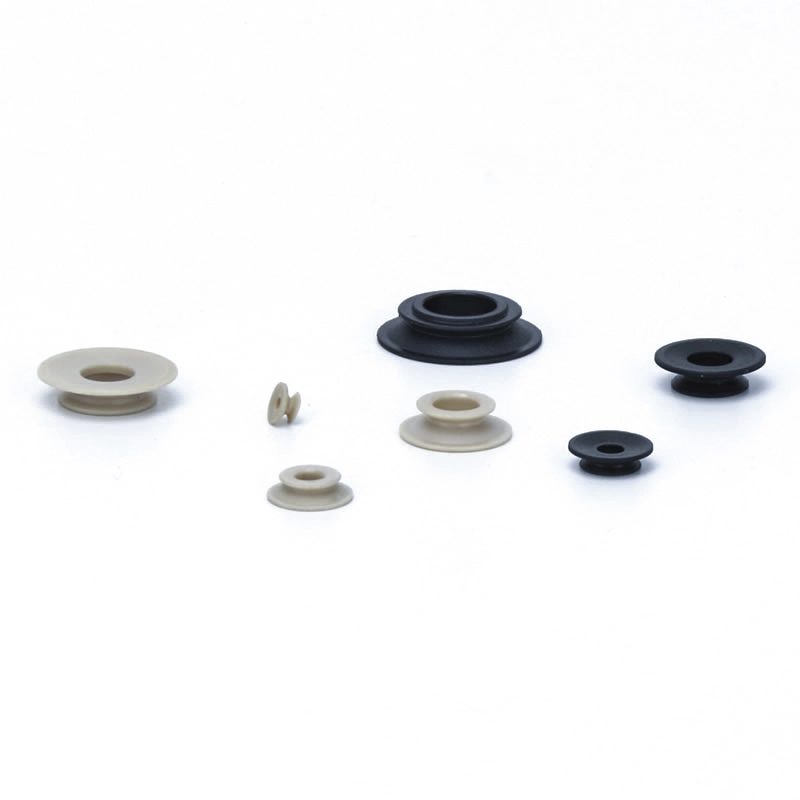

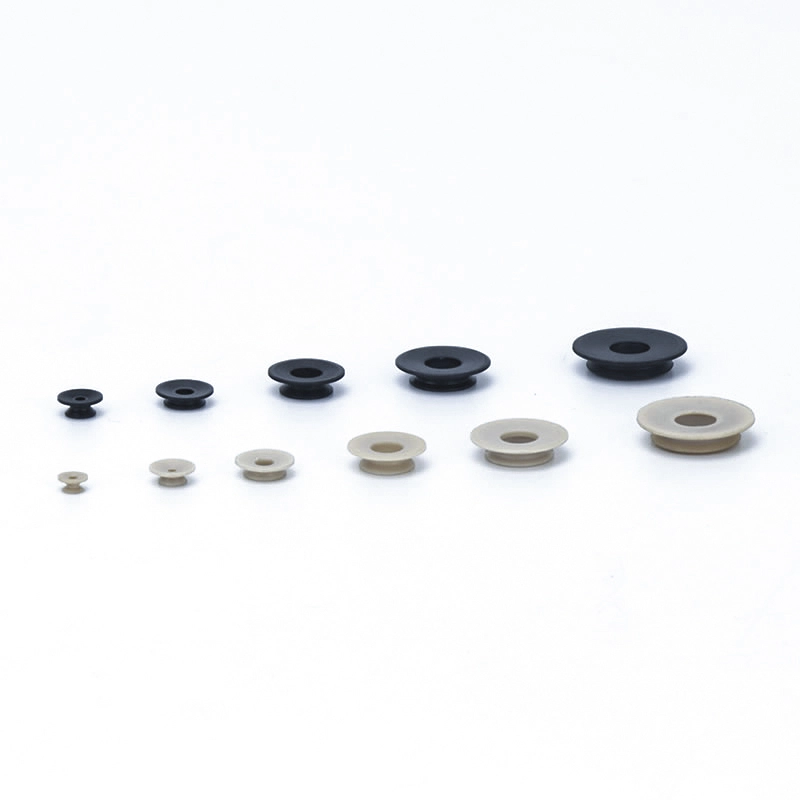

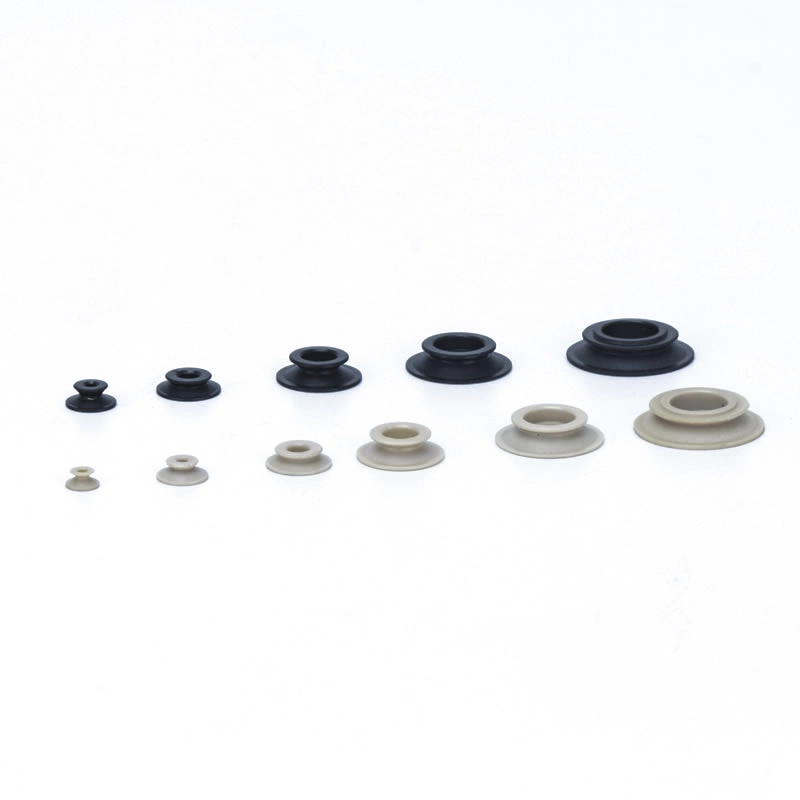

ZP3 seeria märgivaba vaigu kinnituspadi
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Märgivabad vaakum-iminappid ZP3 on Hiinas valmistatud täppiskujundusega mini-iminappid, mis on loodud käsitlema õrnaid pindu ilma kriimustusi või jälgi tekitamata. Kvaliteetsest silikoonist ja valikulistest PEEK-tarvikutest valmistatud need tagavad usaldusväärse nakkumise, minimaalse tolmu tekitamise ja stabiilse vaakumi jõudluse. Need iminapad sobivad ideaalselt automatiseerimiseks tundlikes tööstusharudes, nagu elektroonika, fotogalvaanika ja meditsiiniseadmed.
Rakendused
Fotogalvaanilised paneelid:Ohutu transport ja paigaldus ilma klaaspindu kahjustamata.
Pooljuhtplaadid (räni):Haprade vahvlite täpne käsitsemine valmistamise ajal.
Optilised läätsed (klaas/vaik):Kindel käepide objektiivi kokkupanemiseks ilma pinda kahjustamata.
Elektroonilised ekraanid (OLED/LCD-paneelid):Ülekandmine ja paigutamine ilma kriimudeta.
Meditsiiniseadmete komponendid:Kirurgiliste instrumentide tarvikute või õrnade osade ohutu käsitsemine.
Põhiomadused
Märgivaba disain:Hoiab ära kriimustuste või pinnakahjustuste tekkimist käsitsemisel.
Kompaktne suurus:Saadaval miniläbimõõduga (4–16 mm), sobivad kitsastesse kohtadesse.
Kvaliteetsed materjalid:Jälgi mittejätvaid vaakumtopse on saadaval silikoon- ja PEEK-i valikus, pakkudes suurepärast keemilist vastupidavust ja kuumakindlust.
Minimaalne tolm:Sisseehitatud teleskooppuhver vähendab tolmu teket tundlikus keskkonnas.
Paindlik paigaldus:Vaakumi sisselaskeava vertikaalne või külgmine orientatsioon; võib sisaldada adaptereid või roostevabast terasest kronsteine.
Kohandatavad valikud:Spetsiifiliste tööstuslike vajaduste jaoks kohandatud lahendused.
KKK
K1: Millised tööstusharud saavad neist iminappadest kõige rohkem kasu?
V: Elektroonika, fotogalvaanika, optika, pooljuhtide ja täppismeditsiiniline tootmine.
Q2: kas ma saan kohandada iminapa suurust või materjali?
V: Jah, märgivabad vaakum-iminappid ZP3 on saadaval erineva läbimõõduga, silikoon- või PEEK-materjalidest ning valikulised antistaatilised või roostevabast terasest tarvikud.
Q3: Kuidas need tassid pinnakahjustusi vähendavad?
V: Pehmed, suure elastsusega materjalid ja täpne vaakumrõhu juhtimine tagavad, et tõstmise ja paigutamise ajal ei tekiks kriimustusi ega jälgi.
Kuidas tellida
- Toorikule ei jää adsorptsioonimärke (kummist koostisosi).
>Vältib tooriku ja kummi vahelist otsekontakti, paigaldades lõõtsapadja külge PEEK-kinnituse, et vältida kummikomponentide ülekandumist. - Ideaalne ZP3 seeria lõõtsapadjale (ø4 kuni ø16)
| ② Padja läbimõõt (mm) | |
| Sümbol | Kohaldatav pad |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ Kinnitusmaterjal | |
| P | PEEK |
| GP | Juhtiv PEEK |
| M | POM |
| GM | Juhtiv POM |
- Padjaga tellides märkige padja osa numbri alla “*”, nagu allpool näidatud. Pange tähele, et padjandit ei tarnita koos kokkupandud tarvikuga.
- Kui kinnitus on valmistatud juhtivast PEEK-ist, kasutage padja jaoks juhtivat materjali.
- Puhastage toode enne lisaseadme kasutamist.
- Seda toodet ei puhastata pärast töötlemist. Kui toodet kasutatakse sellises seisukorras, nagu see on tarnitud, võib töödeldavatele detailidele jääda jääkmaterjale. Enne kasutamist puhastada.
- Kui kokkupuude kõva materjaliga on probleem, ärge seda toodet kasutage.
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
K
Vaigu kinnitus
| Mudel | øA | øB | øC | D | P | Adapter pad ei. |
||||||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Kui kinnitus on valmistatud juhtivast PEEK-ist, kasutage padja jaoks juhtivat materjali.
Mudeli viide: ZP3-08KGP Adapteri padi viitamiseks: ZP3-08BGN / ZP3-08BGS
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
| Padja tüüp | Padja läbimõõt (mm) | Rakendus | Tüüpilised tooriku pinnad ja kujundid | |||||||
| Korter | Lehvitas | Kaldus | Erinevad kõrgused | Kumer | Õline | |||||
|
|
|
|
|
|
|||||
| Kompaktne P reklaam | Korter (U) |
|
ø1,5~ø3,5 | Tasase ja deformeerimata pinnaga detailide adsorptsiooniks | ⚪ | X | X | X | X | X |
| Lame soonega (UM) |
|
ø4 ~ ø16 | Tooriku jaoks, mis tõenäoliselt deformeerub | ⚪ | X | X | X | X | △ | |
| lõõts(B) |
|
ø4 ~ ø16 | Kaldpinnaga töödeldavate detailide adsorptsiooniks | ⚪ | △ | ⚪ | X | △ | X | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
