How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Hiina kõrge kvaliteediga düüsi vaakum-iminappid ZP2 tarnija

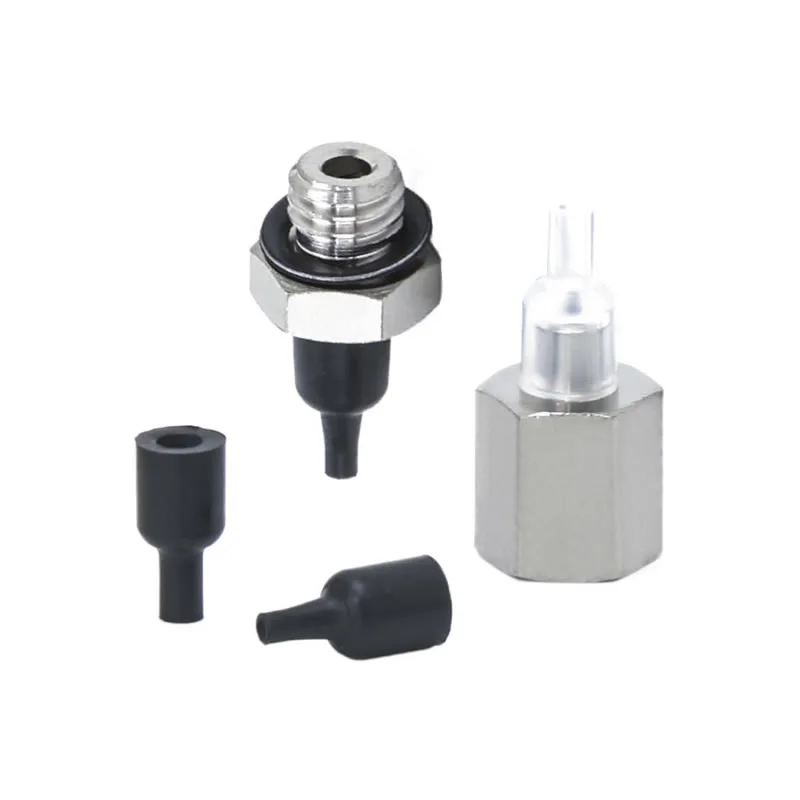

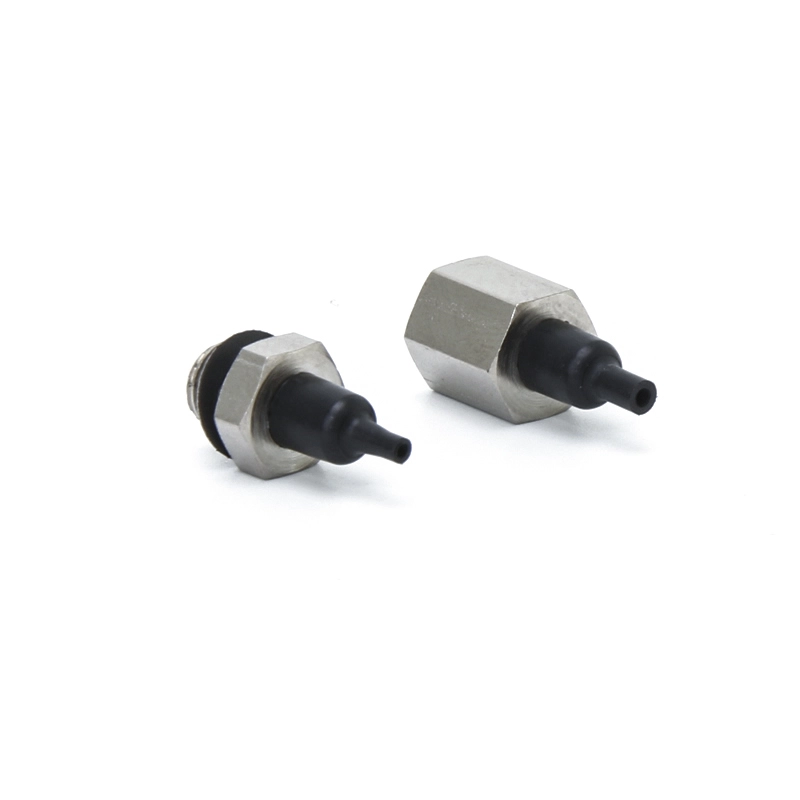

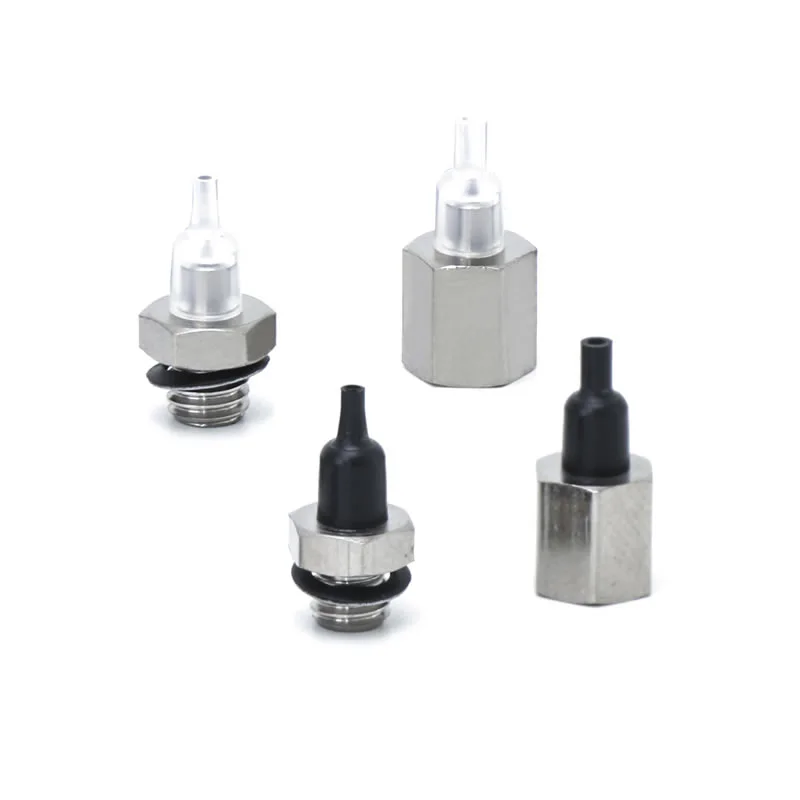

Otsak Vaakum-iminappid ZP2

Hiina juhtiva tootjana pakub meie tehas kohandatud otsikuga vaakum-iminappe ZP2 millimeetri skaala toorikute jaoks. See tarnija otsene lahendus on ülikompaktse läbimõõduga ø0,8–ø1,1 mm ja ruumisäästliku integreeritud otsikuga ideaalne kiipide ja mikroobjektiivide jaoks. Meil on antistaatilisi ja roostevabast terasest osi elektroonika- ja liitiumakutööstuse jaoks.

KKK

Milleks kasutatakse SMC ZP2 düüsipatju?

Düüsiga vaakum-iminappid ZP2 kasutatakse tavaliselt vaakum-väljaviskesüsteemides kiireks valimiseks ja asetamiseks.
Integreeritud otsikutega, et tekitada vaakum otse tassi juures
Sobib kiireks automatiseerimiseks ja robotkäitlemiseks
Laialdaselt kasutatav väikeste osade, pakkematerjalide ja kergete komponentide jaoks
Commaelec pakub stabiilse kvaliteediga tasse, mis ühilduvad sarnaste süsteemikonstruktsioonidega, tagades usaldusväärse jõudluse pidevas tootmises.

Kuidas valida õige iminapa kujundus?

Valik peaks põhinema tegelikel töötingimustel:
Töödeldava detaili pind: sile → tasane tüüp; ebaühtlane → lõõtsatüüp
Kaal ja suurus: raskemad osad nõuavad suuremat läbimõõtu
Keskkond: kõrge temperatuur või kemikaalid → valige silikoon või FKM
Tsükli kiirus: kiired liinid saavad kasu kergest ja tundlikust disainist
Commaelec toetab kohandatud lahendusi, aidates sobitada materjale, suurusi ja struktuure konkreetsete rakendustega.

Millised on ZP2-seeria peamised padjatüübid?

Lame tüüp: maksimaalne kontaktpind siledate pindade jaoks
Lame ribidega: parem tihendus kergelt karedatel pindadel
Lõõtsa tüüp: kohandub ebatasastel pindadel ja annab pehmenduse

I. Põhilised tugevused

Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).

II. Rakenduste kaevandamine tööstusharude kaupa

A. Meditsiin ja meditsiinitööstus

A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine

A.2 Peamised stsenaariumid:

1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)

2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)

3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)

B. Elektroonika- ja pooljuhtidetööstus

B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus

B.2 Peamised stsenaariumid:

1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)

2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)

3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)

C. Autode ja autoosade tööstus

C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane

C.2 Peamised stsenaariumid:

4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)

5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)

6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)

D. Toiduaine- ja pakenditööstus

D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel

D.2 Põhistsenaariumid:

1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)

2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)

E. Logistika- ja laotööstus

E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane

E.2 Põhistsenaariumid:

1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)

2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)

F. Uus energeetika ja eritööstused

F.1 Uus energia (liitiumaku/pv):

1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)

F.2 Trükkimine ja paber

1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)

III. Tuumkohanemise loogika kokkuvõte

Töödeldava detaili omadused	Pipeti kohandamise programm	Vastavad tööstuse stsenaariumid
Õhuke / habras / täppis	Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik	Elektroonilised pooljuhid, farmaatsiatooted
Rasked esemed / suur suurus	Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv	Autod, logistikapaneelid
Tervis/reostuse vältimine	Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur	Meditsiin, toit
Pehmed / ebakorrapärased pinnad	Svammi materjal, deformeeritav iminapp	Autode salongid, toit
Antistaatilised nõuded	Antistaatiline silikoon, ioontuule abil	elektrooniline pooljuht

② Padja läbimõõt (mm)
08	ø0,8
11	ø1.1

④ Materjal
N	NBR
S	Silikoonkumm
U	Uretaan kummist
F	FKM
GN	Juhtiv NBR
GS	Juhtiv silikoonkumm

⑤Vakuumi sisselaskeava
A4	Naislõng	M4 x 0,7 M5 x 0,8
A5
B4	Isane niit	M4 x 0,7
B5		M5 x 0,8

Mudel				øC	øD
	② Pad dia.	③ Pad tüüp	④ Pad Materjal
ZP2	08	AN	N S U F GN GS	1.6	0.8
	11			2	1.1

Mudel						A	B	øC	øD	E	Adapter
	① Vaakum sisselaske suund	② Pad dia.	③ Pad tüüp	④ Pad Materjal	⑤ Vaakum sisselaskeava
ZP2	T	08	AN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x 0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x 0,8	ZP2A-AN-A5
		11						2	1.1

Otsak Vaakum-iminappid ZP2

Otsak Vaakum-iminappid ZP2

ZP2 seeria düüside vaakumpadi

ZP2-T seeria adapteri otsikuga vaakumpadjaga

Tüüpilised rakendused hõlmavad

KKK

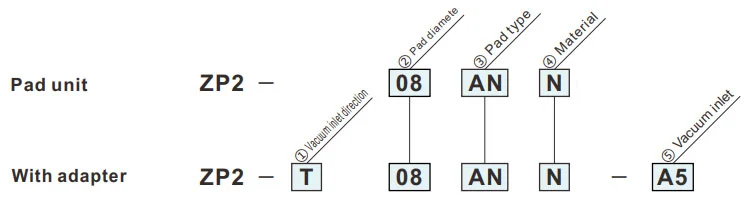

Kuidas tellida

Mõõdud (mm)

Padja materjal ja omadused

Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades

①Vakumi sisselaske suund
T	Vertikaalne
