Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Lühikese tüüpi vaakum-iminappid ZP2-MU

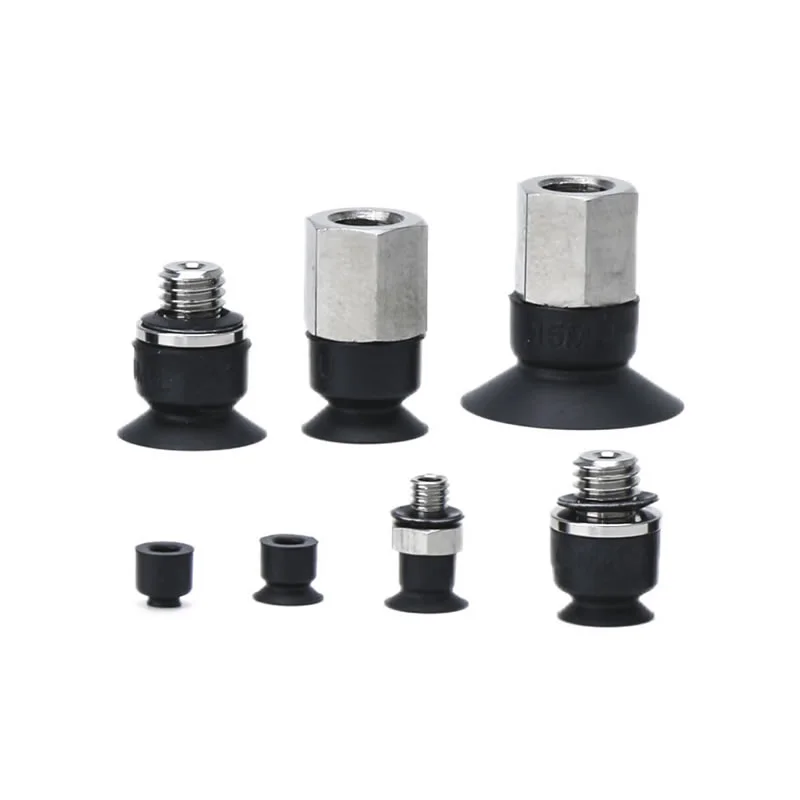

Hiina juhtiva tootjana pakub meie tehas kohandatud lühitüüpi vaakumimureid ZP2-MU (ø2-15mm). Madal profiil kitsastes kohtades ja antistaatiline silikoon. See toode, mis kasutab imporditud silikooni, NBR-i ja antistaatilisi materjale koos roostevabast terasest komponentidega, sobib kasutamiseks liitiumakude ja pooljuhtide tööstuses.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Lühikese tüüpi vaakum-iminappid ZP2-EU
ZP2 seeria lühitüüpi vaakumpadi
ZP2-T seeria adapteriga Lühikese tüüpi vaakumpadi
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Lühikese tüüpi vaakum-iminappid ZP2-MU on konstrueeritud kompaktse struktuuriga ja tagavad stabiilse ja usaldusväärse adsorptsiooni.
Toote omadused:
See madala profiiliga iminapp sobib ideaalselt piiratud ruumiga paigaldustele. Selle tasane kontaktpind tagab tiheda sobitamise töödeldava detailiga, tagades ühtlase imemise, minimeerides samal ajal deformatsiooni, mistõttu sobib see hästi täpseks käsitsemiseks. Valitud mudelid pakuvad antistaatilisi omadusi, mis vastavad tundlike keskkondade, näiteks elektroonikatööstuse nõuetele.
Tehnilised andmed:

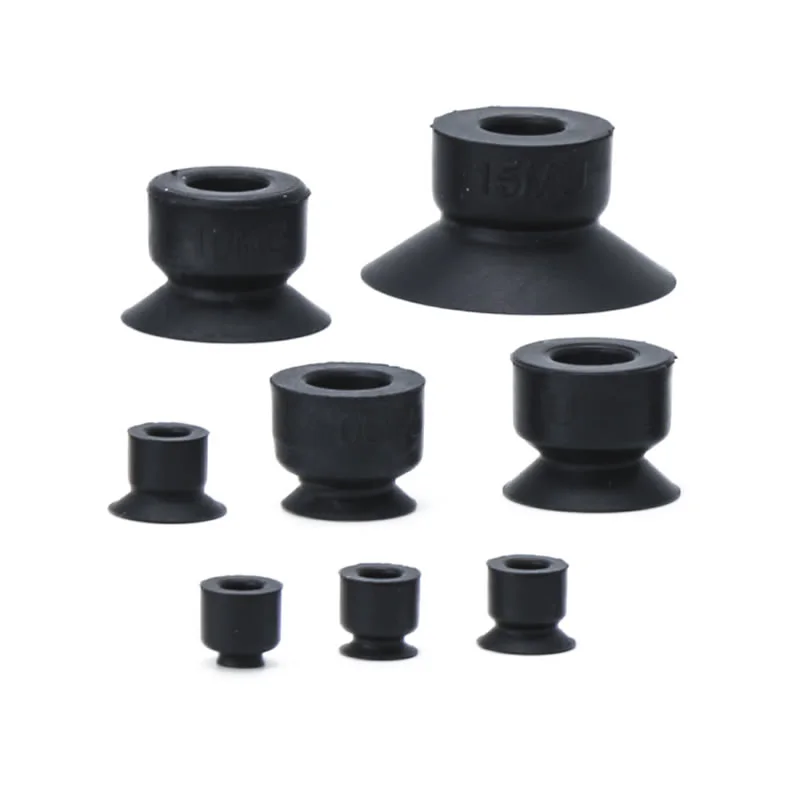

Saadaval laias valikus väikese läbimõõduga, sealhulgas φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ja φ15, mis sobivad väikeste ja kergete komponentide käsitsemiseks.
Materjalid:
Valikud hõlmavad NBR-i (nitriilkummi), imporditud silikooni ja antistaatilist silikooni, mis võimaldab paindlikku valikut temperatuuri, kulumiskindluse ja elektrostaatilise kaitse vajaduste alusel.
Ühendusvalikud:

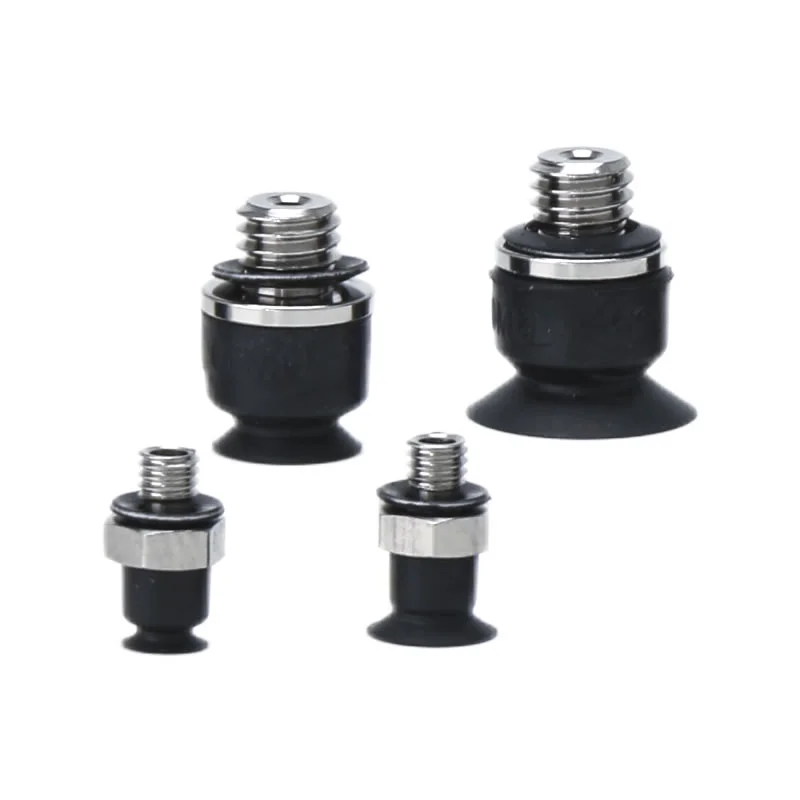

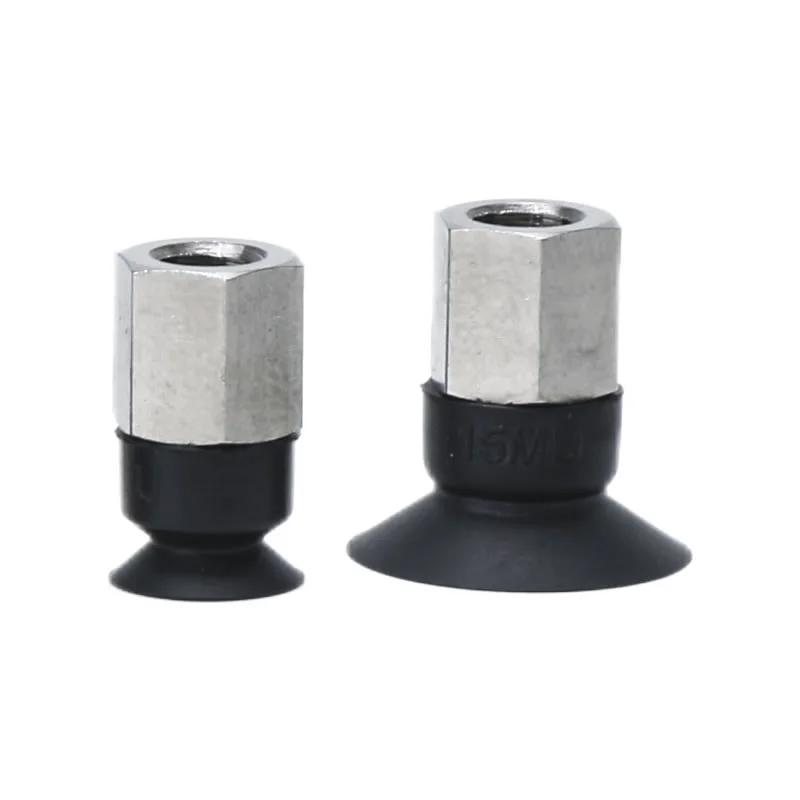

Lühikese tüüpi vaakum-iminappid ZP2-MU toetavad mitut paigalduskonfiguratsiooni, sealhulgas väliskeere (A3) ja sisekeere (B5), tagades hõlpsa integreerimise paljude seadmesüsteemidega.
KKK
Mis on ZP2 tüüp "MU"?
Tüüp "MU" viitab ZP2-seeria mini-ülikompaktsele (mikro-) disainile.
Väga väikese läbimõõduga (φ2–φ15) täpseks käsitsemiseks
Madala profiiliga struktuur kitsaste paigaldusruumide jaoks
Optimeeritud kergete ja väikese suurusega toorikute jaoks
Commaelec toodab stabiilse mõõtmete täpsusega lühitüüpi vaakumimureid ZP2-MU, mis tagab ühtlase jõudluse ülitäpsetes süsteemides.
Millised on ZP2-MU peamised eelised?
Kompaktne suurus: ideaalne tiheda paigutuse ja piiratud ruumi jaoks
Stabiilne adsorptsioon: tasane disain tagab väikeste osade usaldusväärse tihendamise
Täpne käsitsemine: minimeerib deformatsiooni korjamise ja paigutamise ajal
Materjali paindlikkus: saadaval on NBR, silikoon ja antistaatilised valikud
Kõrge konsistents: Commaeleci kontrollitud tootmine tagab ühtlase kvaliteedi hulgi kasutamisel
Millised on rakendused?
Elektroonikatööstus: kiibid, väikesed komponendid, PCB-käsitlus (saadaval antistaatilised võimalused)
Täppiskoosteliinid: väikesed plast- või metallosad
Pakendi automatiseerimine: kerged kaubad ja kiired tsüklitoimingud
Mikrokomponentide käsitsemine: kus ruum ja täpsus on kriitilise tähtsusega

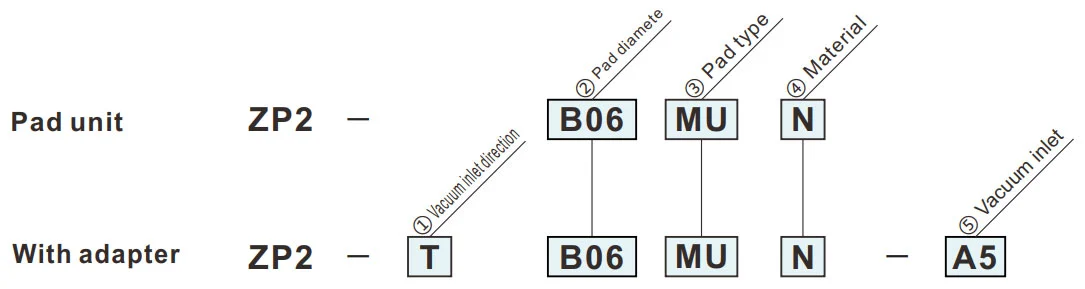

Kuidas tellida
- Ruumisäästlik kõrguse suunas.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ③ Padja tüüp | |
| MU | Lame tüüp |
|
⑤ Vaakumi sisselaskeava
② Padja läbimõõt (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (mees) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (mees) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (emane) | — | — | — | — | ● | ● | ● | ● |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
MU
Lame tüüp
| Mudel | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Mudeli viide: ZP2-B035MUN

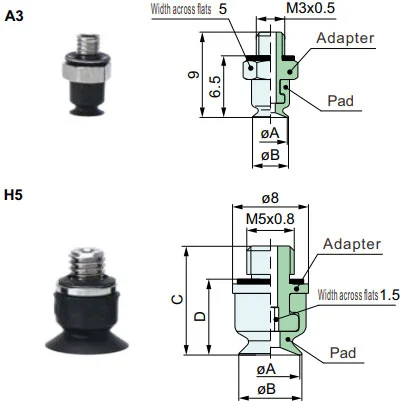

Adapteri paigalduse mõõtmed
Kohaldatav padi: B02MU/B035MU/B04MU/B05MU
Kohaldatav padi: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertikaalne
A3, H5
| Mudel | øA | øB | C | D | Adapter | |||||
|
① Vaakum sisselaskeava suunas |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Mudeli viide: ZP2-TB10MUGS-H5
ZP2-T
Vertikaalne
B5
| Mudel | øA | øB | C | D | Adapter | |||||
|
① Vaakum sisselaskesuund |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Mudeli viide: ZP2-TB10MUGS-B5
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
