Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Kõrge jäikusega vaakum-iminappid ZP
Hiina juhtiva tootjana pakub meie tehas raskete ülesannete jaoks kohandatud suure jäikusega vaakum-iminappe ZP (Ø40–125 mm). Tipptarnijana pakume mõju leevendamiseks polsterdatud disainiga NBR-i, silikoon- ja antistaatilisi materjale. Ideaalne habrastele pindadele ja liitiumakudele.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Kõrge jäikusega vaakum-iminappid ZP
ZP-seeria raskeveokite padjandiüksus
ZPT seeria vastupidavad adapteri vaakumpatjadega
ZPT seeria vastupidavad adapteri vaakumpatjadega
ZPX-seeria vastupidavad adapteri vaakumpatjadega
ZPX-seeria vastupidav puhvervaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

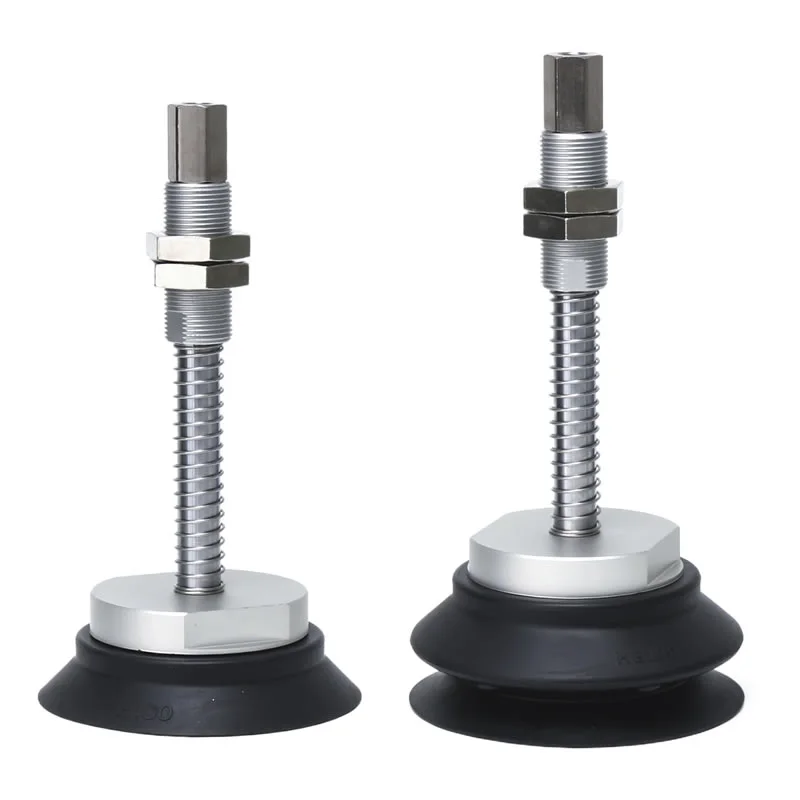

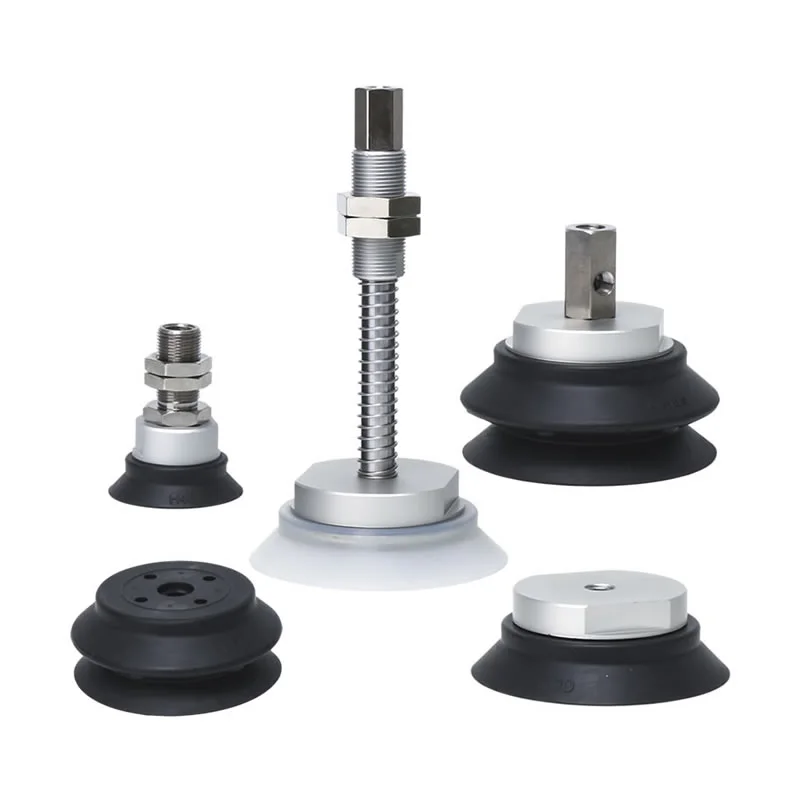

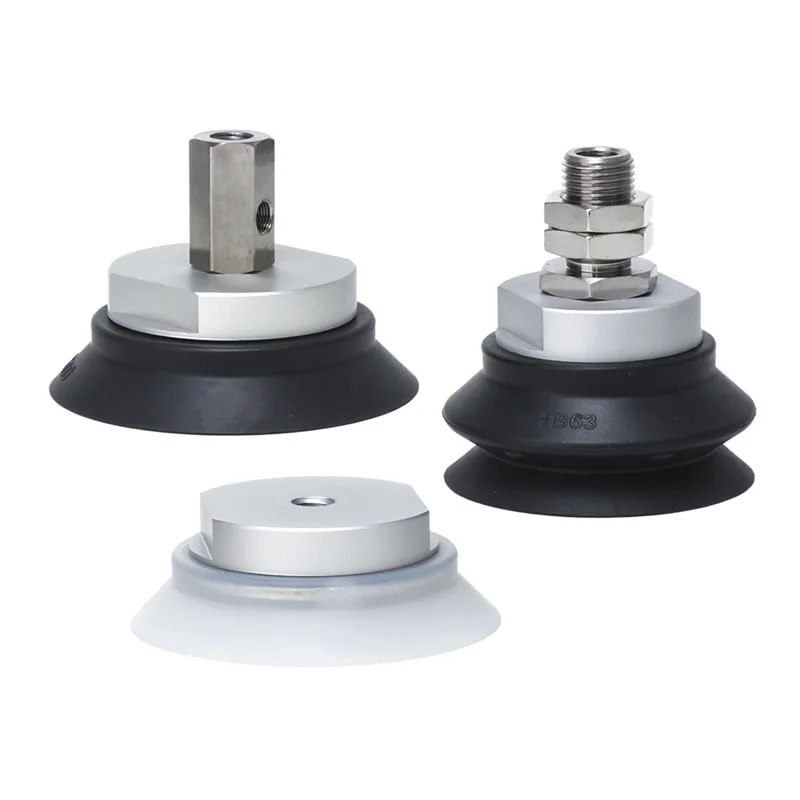

Suure jäikusega vaakum-iminappid ZP kujutavad endast tööstuslikku haardelahendust, mis on spetsiaalselt loodud suurte, raskete või kergesti deformeeruvate toorikute käsitsemiseks. Hiina spetsialiseerunud tootjana oleme kavandanud selle toote tugevdatud iminapa aluse struktuuri ja kronsteini komplektiga; see tagab erakordse vastupidavuse külgjõududele ja säilitab suurepärase stabiilsuse raskete koormate haaramisel, muutes selle asendamatuks kohandatud pneumaatiliseks komponendiks rasketööstuse automatiseerimise valdkonnas.
Tehnilised andmed ja mitmekülgsus
1. Suure läbimõõduga valikud maksimaalse tõste jaoks
Erinevate koormusnõuetega arvestamiseks on suure jäikusega vaakum-iminappid ZP saadaval mitmes suuremas läbimõõdus:
φ40, φ50, φ63, φ80, φ100 ja φ125 mm.
Need suurused võimaldavad suurt vaakumiga kontaktpinda, tagades raskete tööstuslike komponentide jaoks vajaliku tõstejõu.
2. Mitme materjali valik erinevatesse keskkondadesse
Töökeskkond määrab materjali. Pakume erinevaid kvaliteetseid elastomeere, et tagada teie iminapa edukas toimimine selle konkreetses rakenduses:
NBR (nitriilkummi):Suurepärane õlikindlus autotööstuses ja töötluskeskkondades.
Silikoonkumm:Ideaalne kõrge temperatuuriga rakenduste ja toiduohutuse jaoks.
Polüuretaan ja fluorokumm:Kõrge kulumiskindlus ja keemiline stabiilsus spetsiaalsetele tööstuslikele puhastus- või katmisliinidele.
Antistaatilised materjalid:Kriitiline elektroonika koostamisel ja pooljuhtide käsitsemisel.
3. Integreeritud polsterdus ja paigaldus
Ohutus ja täpsus käivad käsikäes. Meie suure jäikusega vaakum-iminappid ZP pakuvad:
Polsterdatud versioonid:Leevendab tõhusalt kokkupuutel tekkivaid löögijõude, kaitstes hapraid pindu ja vähendades süsteemi vibratsiooni.
Polsterdamata versioonid:Rakendustes, kus jäik, eelistatakse otsekontakti.
Paindlik paigaldus:Saadaval välis- või sisekeermega ja vertikaalsete vaakumväljunditega, et sobituda teie olemasolevate masinate paigutusega.
Miks valida Commaelec Factory suure jäikusega vaakum-iminappid ZP?
1. Tugevdatud aluskonstruktsioon:Commaeleci suure jäikusega vaakum-iminappidel ZP on iminapa ja liitmiku ühenduspunktis suurem jäikus, mis takistab tõhusalt külgmisi nihkejõude.
2. Lai valik suurusi:Saadaval erinevates suurustes φ40 kuni φ125 mm, need iminapad on spetsiaalselt ette nähtud raskete esemete, nagu raskete lehtede, kivide ja suure pindalaga klaasi käsitsemiseks, tagades kivikindla nakke.
3. Tarnijana, kellel on oma tootmisüksus, pakub Commaelec kolme materjalivalikut:
Antistaatiline:Mõeldud spetsiaalselt elektroonika- ja pooljuhtidetööstusele, et vältida tundlike komponentide kahjustamist staatilisest laengust.
Täielikult roostevabast terasest komponendid:Sobib eriti hästi liitium-ioonakutööstusele, vastab vase- ja tsingivabade materjalide nõuetele ning on kõrge korrosioonikindluse ja puhtusega.
Fluorosüsinikkumm (FKM) ja EPR:Ideaalne keemilistesse keskkondadesse või kõrge temperatuuriga toiminguteks (nt survevaludetailide lahtivõtmine), pakkudes suurepärast keemilist stabiilsust ja ilmastikukindlust.

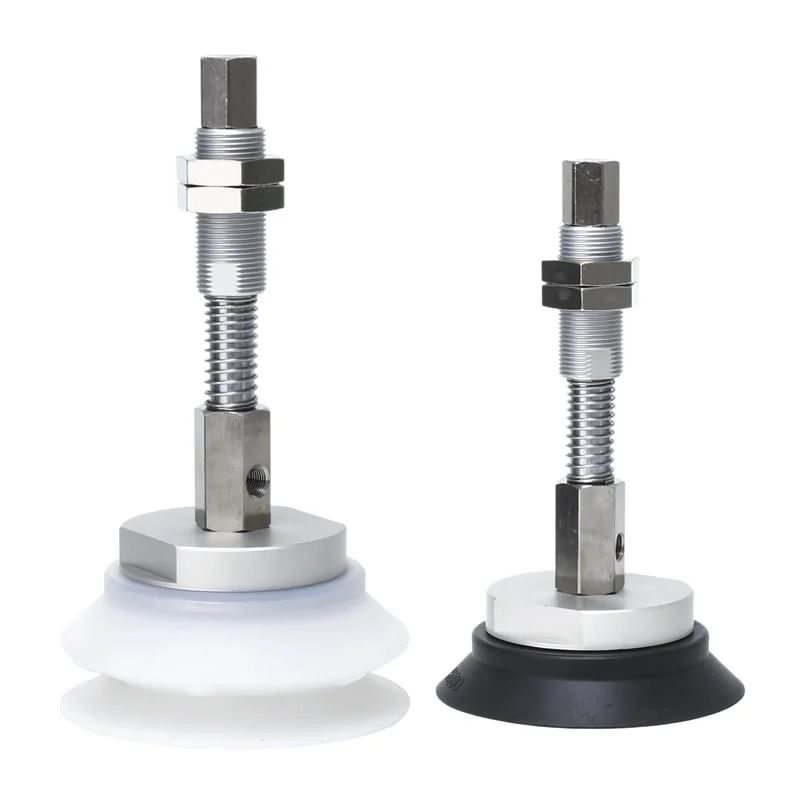

4. Täpne pehmendustehnoloogia:Saadaval polsterdatud versioonina, käiguvahemikuga 6–50 mm. Kui iminapp puutub kokku haprate pindadega (nt üliõhuke klaas), neelab polsterdusklamber hetkelise löögienergia, vähendades oluliselt müra ja pikendades seadme eluiga.
5. Mitmesuunalised vaakumlahendused:Kõrge jäikusega vaakum-iminappide ZP kinnitusklamber toetab nii vertikaalseid kui ka külgmisi vaakumpordi konfiguratsioone koos lülitatavate sise- ja väliskeermestusega; see disain lihtsustab oluliselt ruumilist paigutust ja paigaldusprotsessi haru lõpu tööriistade (EOAT) liideses.

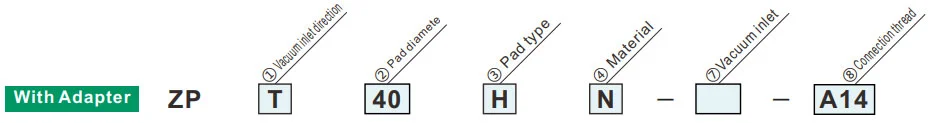

Kuidas tellida
| ②Padja läbimõõt | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ Padja tüüp | |
| H | Lame soonikuga |
| HB | Lõõtsa tüüp |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
Roheline sümbol on kohandatud mudelid
| ①Vakumi sisselaske suund | Padja läbimõõt | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikaalne |
|
⑦Vakuumitoru | Naislõng | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Isane niit | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Külgmised |
|
Naislõng | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Padja läbimõõt | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
Roheline sümbol on kohandatud mudelid
| ③ Padja tüüp | |
| H | Lame soonikuga |
| HB | Lõõtsa tüüp |

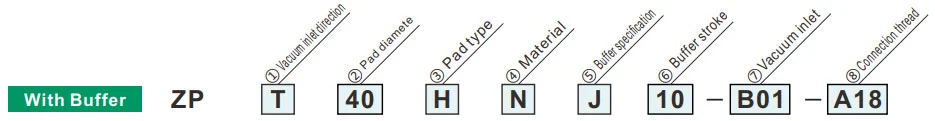

| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| X | Külgmised |
| ③ Padja tüüp | |
| H | Lame soonikuga |
| HB | Lõõtsa tüüp |
| ⑤Puhvri spetsifikatsioon | |
| J | Pöörlev (alumiinium, ilma puksita) |
| JB | Pöörlev (messing, puksiga) |
| JF | Pöörlev (terasest, puksiga) |
| KB | Mittepöörlev (messing, puksiga) |
| ⑦ Vaakumi sisselaskeava | |
| B01 | Rc1/8 |
| ②Padja läbimõõt | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
Roheline sümbol on kohandatud mudelid
| Padja läbimõõt | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Puhvri käik | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧ Ühenduskeermega | Isane niit | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Vedru reaktiivjõud
| Ühenduskeere | Pingutusmoment ±5%[N·m] | Puhvri käik (mm) | Vedru reaktiivjõud[N] | |||
| Alumiinium (J) | Messing, puksiga (JB/KB) | Teras, puksiga (JF) | 0 löögiga | Täiskäigul | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
