Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Basic Ilma lukustusrõngata vaakum-iminappid ZP
Hiinas valmistatud Basic ilma lukurõngata vaakum-iminappidel ZP on märkimisväärsed eelised ja müügiargumendid: Esiteks pakuvad need kõrget kuluefektiivsust. Kasutades küpset tootmisvundamenti, kontrollivad nad tõhusalt kulusid, tagades samal ajal toote jõudluse, vähendades seeläbi klientide hankekulusid; Teiseks pakuvad nad erinevaid tootekategooriaid mitme spetsifikatsiooni ja mudeliga; Kolmandaks on nende tehnoloogia küps. Kasutades esmaklassilisi materjale, nagu silikoon ja täiustatud vaakumsurve hoidmise tehnoloogiat, tagavad need tugeva nakkumise ja stabiilsuse, tagades materjali ohutu käsitsemise; Neljandaks on nende tarneahel stabiilne, mida toetab tugev kodumaine tööstusahel ja tugev tootmisvõimsus, et tagada õigeaegne tarne. Need eelised muudavad kodumaised vaakum-iminappid tööstusautomaatika valdkonnas väga konkurentsivõimeliseks.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Põhiline ilma lukustusrõnga padja ZP tööriistata
ZP-seeria padjake
Adapteri vaakumpatjadega ZPT-seeria
ZPT seeria puhvervaakumpatjadega
ZPR-seeria adapteri vaakumpatjadega
ZPR-seeria puhvervaakumpatjadega
ZPY-seeria adapteri vaakumpatjadega
ZPY-seeria puhvervaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

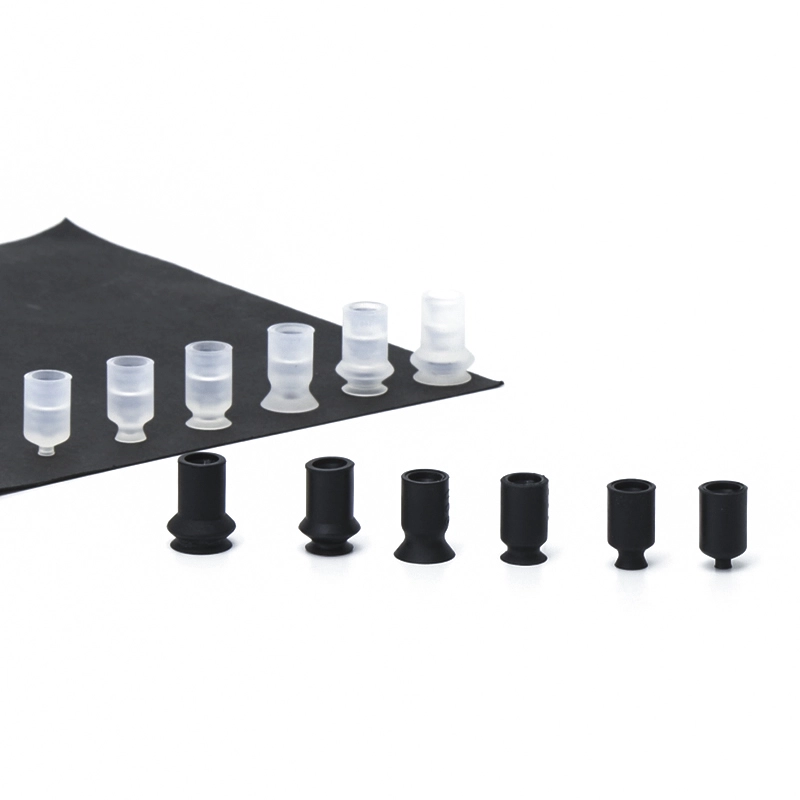

Mis on põhilised ilma lukustusrõngasteta vaakum-iminappide ZP?
Definitsioon ja funktsioon
• Vaakumhaardetööriist:Loob tooriku pinnaga tihendi, et võimaldada tõstmist ja positsioneerimist
• Paindlik rakendus:Sobib siledatele, tasasetele või kergelt kumeratele pindadele
• Automatiseerimise tugi:Kasutatakse robotkätes, konveierites ja käsitsemissüsteemides
Struktuursed omadused
• Valmistatud vastupidavatest elastomeeridest nagu silikoon või polüuretaan
• Kerge konstruktsioon, mis vähendab robotsüsteemide koormust
• Saadaval mitme läbimõõdu ja kujuga erinevate rakenduste jaoks
Põhilised eelised
Paindlik ja lihtne paigaldus
• Puudub lukustusrõnga struktuur, mis lihtsustab paigaldamist ja vahetamist
• Vähendab paigaldusaega ja hoolduskulusid
Usaldusväärne tihendusjõudlus
• Tagab stabiilse vaakumhaardumise siledatel ja mittepoorsetel pindadel
• Säilitab ühtlase imemise suurel kiirusel töötades
Kulusäästlik lahendus
• Lihtne struktuur vähendab tootmis- ja asenduskulusid
• Ideaalne suuremahuliste või suure tsükliga rakenduste jaoks
Vastupidav ja kulumiskindel
• Kvaliteetsed materjalid tagavad pika kasutusea
• Vastupidav hõõrdumisele ja korduvale kasutamisele
Lai ühilduvus
• Ühildub erinevate vaakumgeneraatorite ja kinnitussüsteemidega
• Sobib mitmesse tööstuskeskkonda
Kohandamine ja tootmisprotsess
Kohandamise valikud
Erinevate tööstusliku automatiseerimise nõuete täitmiseks saab Basic ilma lukurõngata vaakumimureid ZP täielikult kohandada alates materjali valikust kuni konstruktsioonikujunduseni:
• Materjali valik
o Silikoon (SI): vastupidavus kõrgele temperatuurile, ideaalne elektroonika ja puhaste keskkondade jaoks
o Polüuretaan (PU): suurepärane kulumiskindlus suure tsükliga töödel
o NBR: kulutõhus lahendus üldisteks tööstuslikeks rakendusteks
o Valikulised antistaatilised või toidukvaliteediga materjalid spetsialiseeritud tööstustele
• Suurus ja geomeetria
o Lai valik läbimõõtu, mis sobivad erinevatele kandevõimetele
o Lamedad või kerged lõõtsakonstruktsioonid erinevatele pinnatingimustele
• Kõvadus ja elastsus (Shore A)
o Pehmemad materjalid õrnadele või habrastele toodetele
o Kõvemad segud raskeveokite või suure kiirusega käsitsemiseks
o Optimeeritud tasakaal paindlikkuse ja vastupidavuse vahel
• Paigaldus ja liidese ühilduvus
o Kohandamine erinevate hoidikute ja vaakumsüsteemidega
o Keerme suuruse ja ühenduse tüübi sobitamine (meetriline, BSP, NPT)
o Integreerimine erinevate kinnituselementide või adapteritega
• Rakendusspetsiifiline disain
o Libisemisvastased pinnamustrid paremaks haardumiseks
o Õli- või kemikaalikindlad materjalid karmidesse keskkondadesse
o Kõrge temperatuuri või madala temperatuuri jõudluse kohandamine

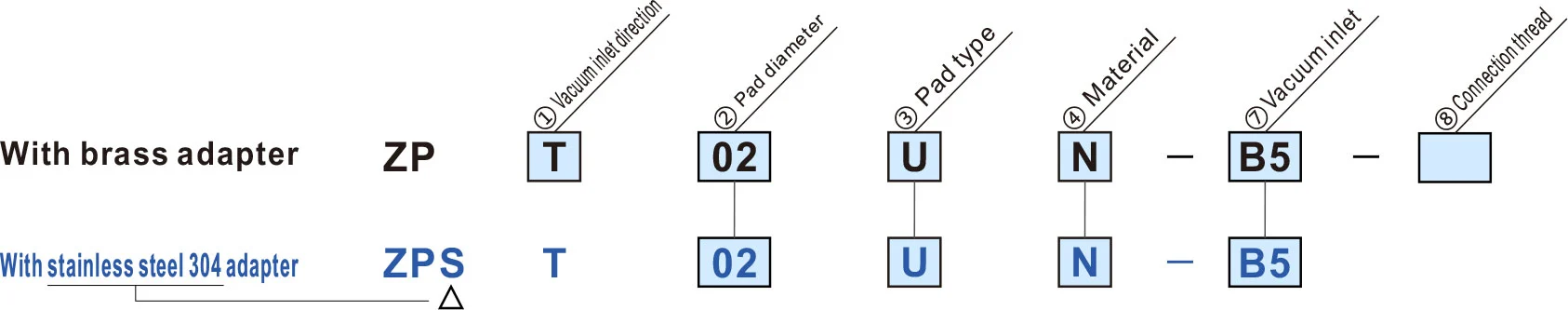

Kuidas tellida
|
③ Padja tüüp
② Padja läbimõõt (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2 × 4 | 3,5 × 7 | 4×10 | ||
| U | Lame tüüp/ovaalne tüüp | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Lõõtsa tüüp | — | — | ● | ● | — | — | — | — | — | — |
| TÜ | Õhuke lame tüüp | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Õhuke lame tüüp ribidega | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Sinine sümbol on kohandatud mudelid
| Adapteri paigalduse mõõtmed | |
| Kui adapteri valmistab klient, kujundage adapter paremal näidatud mõõtudega. |
|
| ① Vaakumi sisselaske suund | ⑦ Vaakumi sisselaskeava | ⑧ Ühenduskeere | |||||||
| T | Vertikaalne |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Külgmised |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Padja läbimõõdu tüüp (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Lame tüüp/ovaalne tüüp | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Lõõtsa tüüp | — | — | ● | ● | — | — | — | — | — | — |
| TÜ | Õhuke lame tüüp | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Õhuke lame tüüp ribidega | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Sinine sümbol on kohandatud mudelid.
| ⑧ Ühenduskeere | ||
| Ma le niit | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Naine niit | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vaakumi sisselaskeava | |||
| Ma le niit | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Naine niit | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb sobitamine | U4 | ø4 pehmetele torudele | M-5AU-4 |
| N4 | ø4 nailontorudele | M-5AN-4 | |
| U6 | ø6 pehmetele torudele | M-5AU-6 | |
| N6 | ø6 nailontorudele | M-5AN-6 | |
| Ühe puudutusega sobitamine | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vaakumi sisselaske suund | ⑦ Vaakumi sisselaskeava | |||||||||
| T | Vertikaalne |
|
B3B5U4N4U6N60406 |
|||||||

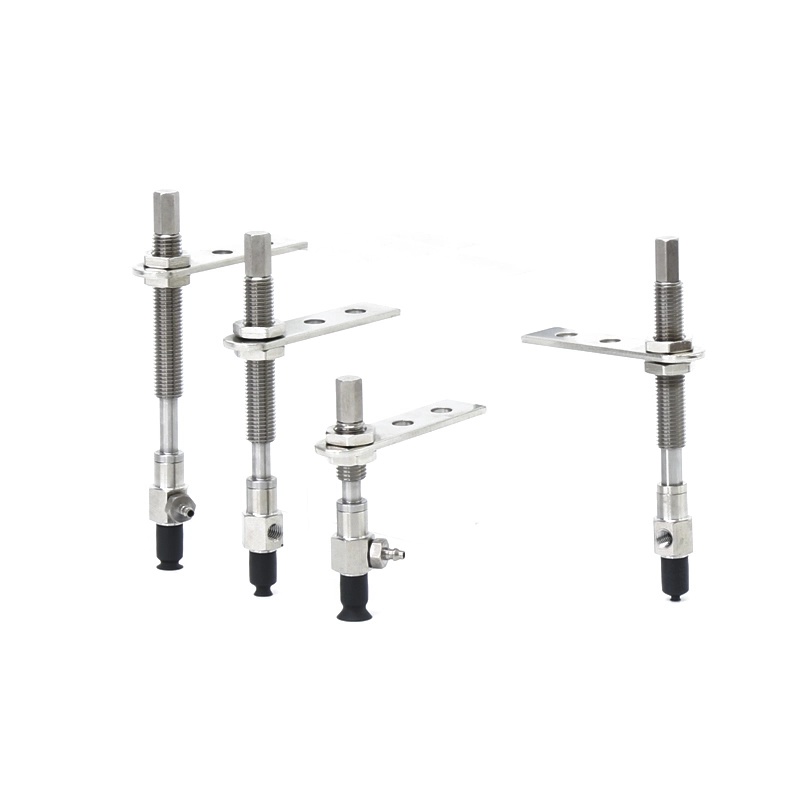

| R | Külgmised |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

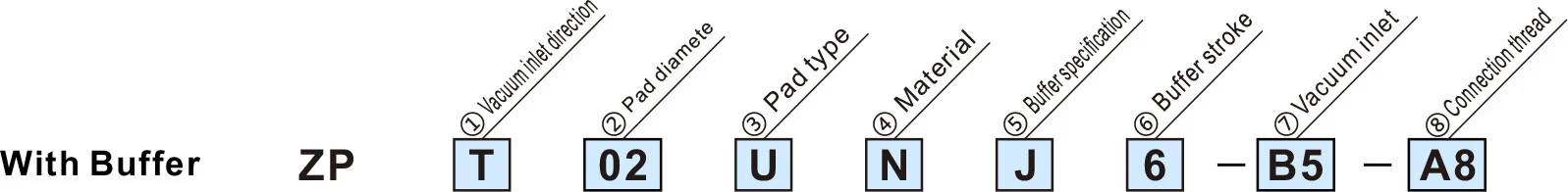

③ Padja tüüp
② Padja läbimõõt (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2 × 4 | 3,5 × 7 | 4×10 | ||
| U | Lame tüüp/ovaalne tüüp | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Lõõtsa tüüp | — | — | ● | ● | — | — | — | — | — | — |
| TÜ | Õhuke lame tüüp | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Õhuke lame tüüp ribidega | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Sinine sümbol on kohandatud mudelid.

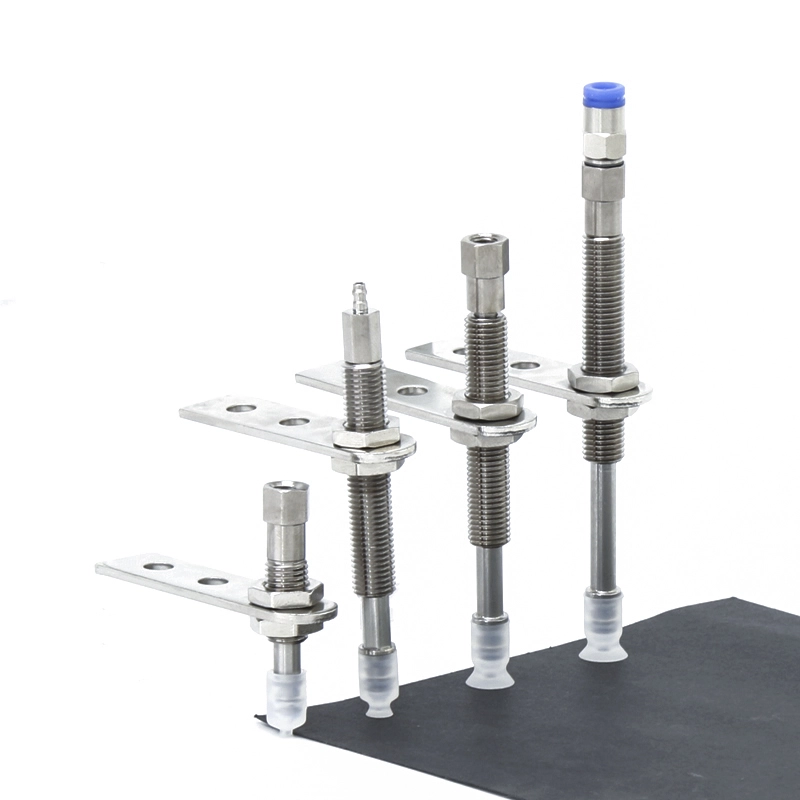

| ⑤ Puhvri spetsifikatsioon | |
| J | Pöörlev |
| K | Mittepöörlev |
| JN | Pöörlev (Ilma puhverplaadita) |
| KN | Mittepöörlev (Ilma puhverplaadita) |
| ⑥ Puhvri käik | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vaakumi sisselaskeava | |||
| Ma le niit | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Naine niit | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Oka kinnitus | U4 | ø4 pehmetele torudele | M-5AU-4 |
| N4 | ø4 nailontorudele | M-5AN-4 | |
| U6 | ø6 pehmetele torudele | M-5AU-6 | |
| N6 | ø6 nailontorudele | M-5AN-6 | |
| Ühe puudutusega sobitamine | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Ühenduskeere | |
| A8 | M8 x 1,0 |
Tehnilised andmed
| Lukustusrõngas/padja tüüp | Padja läbimõõt/mõõtmed | Rakendus | ||||||||||||||||
| 2 × 4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ilma lukustusrõngata | Lame tüüp (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Tasaste ja deformeerimata pindadega toorikute jaoks |
| Ovaalne tüüp (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Toorikute jaoks, mille adsorptsioonipind on piiratud | |
| Õhuke lame tüüp (TÜ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmete töödeldavate detailide jaoks, nagu õhukesed lehed või vinüül. Adsorptsiooni käigus tekkivat kortsumist või deformatsiooni saab vähendada. | |
| Õhuke lame tüüp koos ribidega (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmete töödeldavate detailide jaoks, nagu õhukesed lehed või vinüül. Toorikud on eemaldatavad tänu ribidele kergesti |
|
| Lõõtsa tüüp (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Kasutamiseks kohtades, kus pole ruumi puhvri või kaldpindadega toorikute jaoks | |
| Lukustusrõngaga | Lame tüüp (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tasaste ja deformeerimata pindadega toorikute jaoks |
| Lame tüüp koos ribidega (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Toorikute jaoks, mis kergesti deformeeruvad. Tänu ribidele saab töödeldavaid detaile kergesti eemaldada | |
| Lõõtsa tüüp (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kasutamiseks kohtades, kus pole ruumi puhvri või kaldpindadega toorikute jaoks | |
| Sügav tüüp (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kõverate pindadega või sfääriliste detailide jaoks | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
Paigaldusjuhend
PDF allalaadimine
Hoiatus + Ettevaatust (lugege enne kasutamist)
PDF allalaadimine
Kuumad sildid: Põhilised ilma lukurõngata vaakum-iminappideta ZP, Hiina, tootja, tarnija, tehas
Saada päring
Kontaktinfo
-
Aadress
Xiaruani küla Baishi linn Yueqingi linn Zhejiangi provints Hiinas
-
Tel
-
E-post
Vaakum-iminappide, vaakumgeneraatorite, pneumaatiliste komponentide tarvikute või hinnakirja kohta päringute korral jätke meile oma e-kiri ja me võtame ühendust 24 tunni jooksul.
