Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Basic Kuulliigendiga vaakum-iminappid ZP
Hiina juhtiva tootjana pakume ebakorrapäraste toorikute jaoks kohandatud põhilisi kuulliigenditega vaakum-imukuppe ZP (Ø10–32 mm). Pöörlevate peade, puhvri käigud (6–50 mm) ja kvaliteetse silikoon/antistaatilise kummiga tagavad meie tehasest otse tarnijad stabiilsuse ja müra vähendamise. Parim roostevabast terasest lisavarustusega liitiumakuliinide jaoks.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

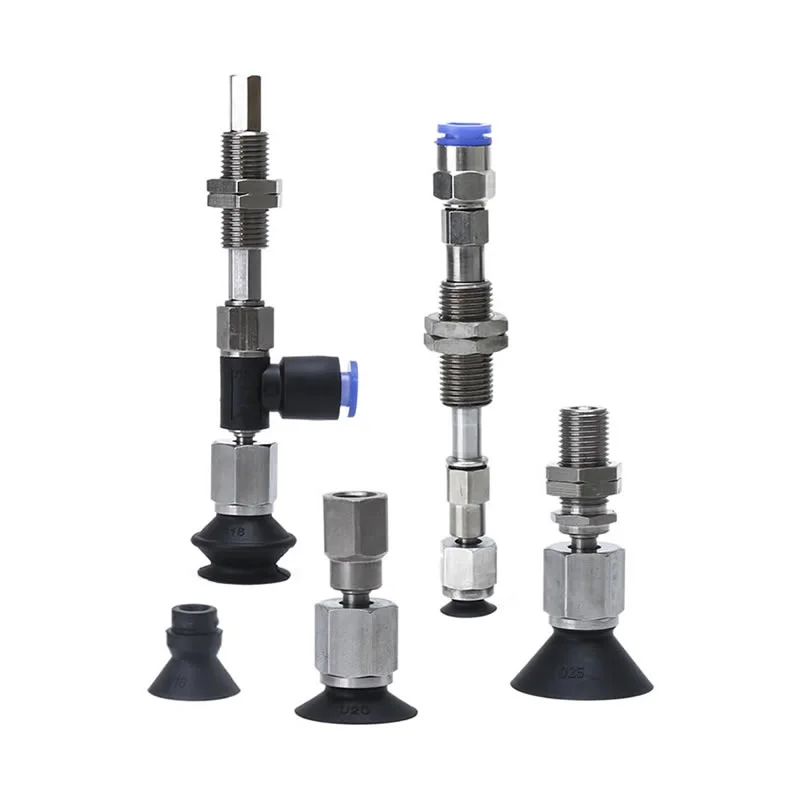

Basic Kuulliigendiga vaakum-iminappid ZP

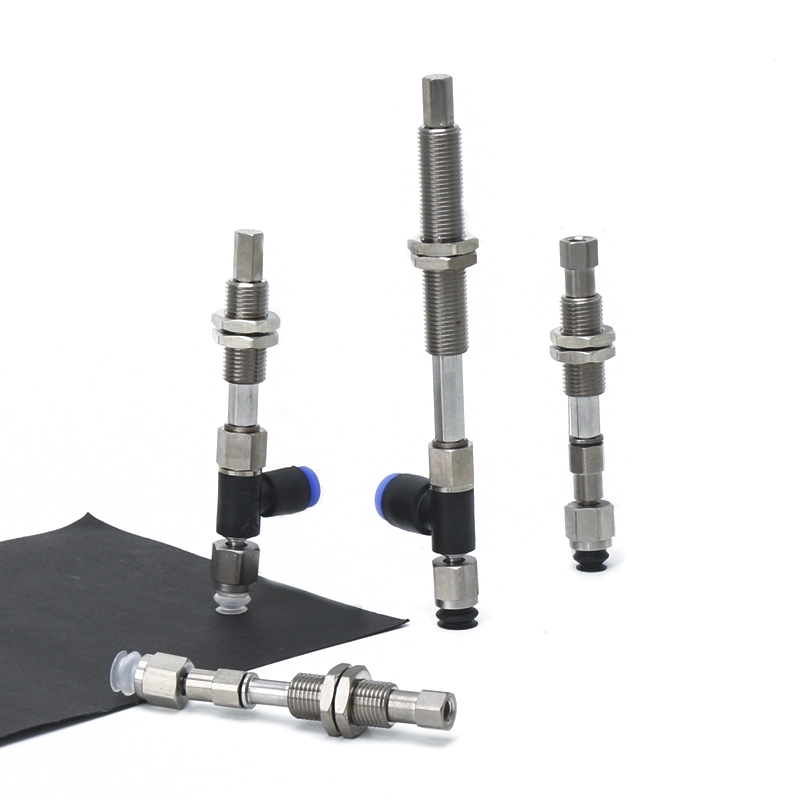

ZPTF-seeria kuulliigenditüüp koos adapteri vaakumpatjadega

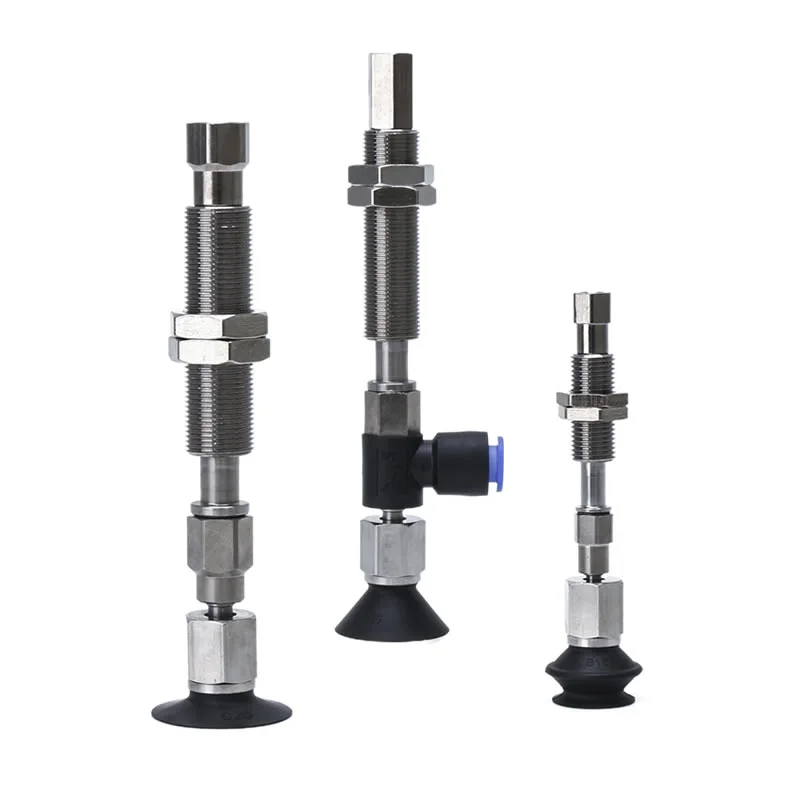

ZPTF-seeria kuulliigendi tüüp koos puhvervaakumpatjadega

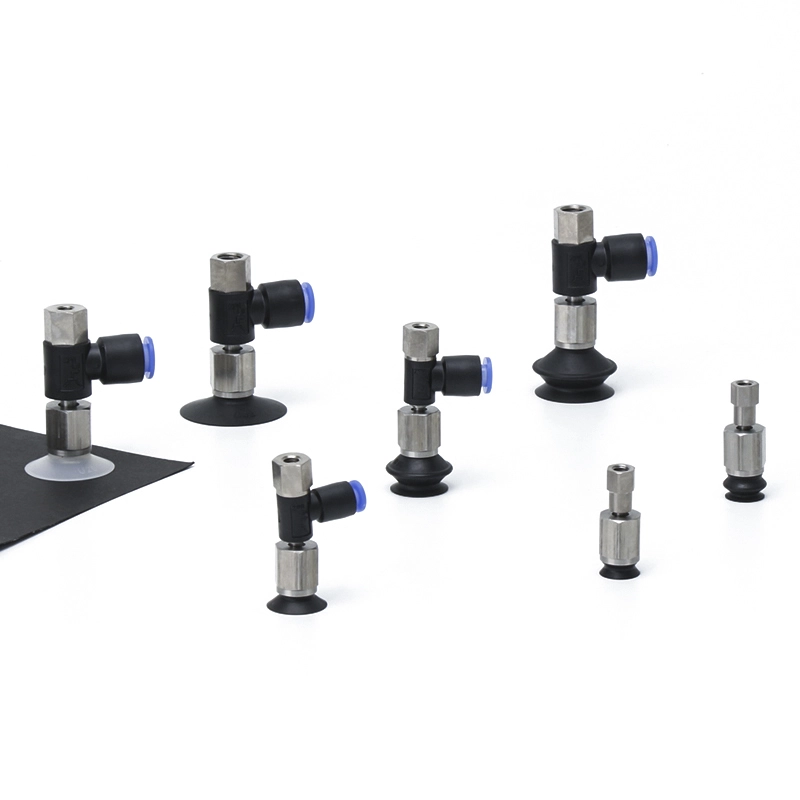

ZPRF-seeria kuulliigendi tüüp koos adapteri vaakumpatjadega

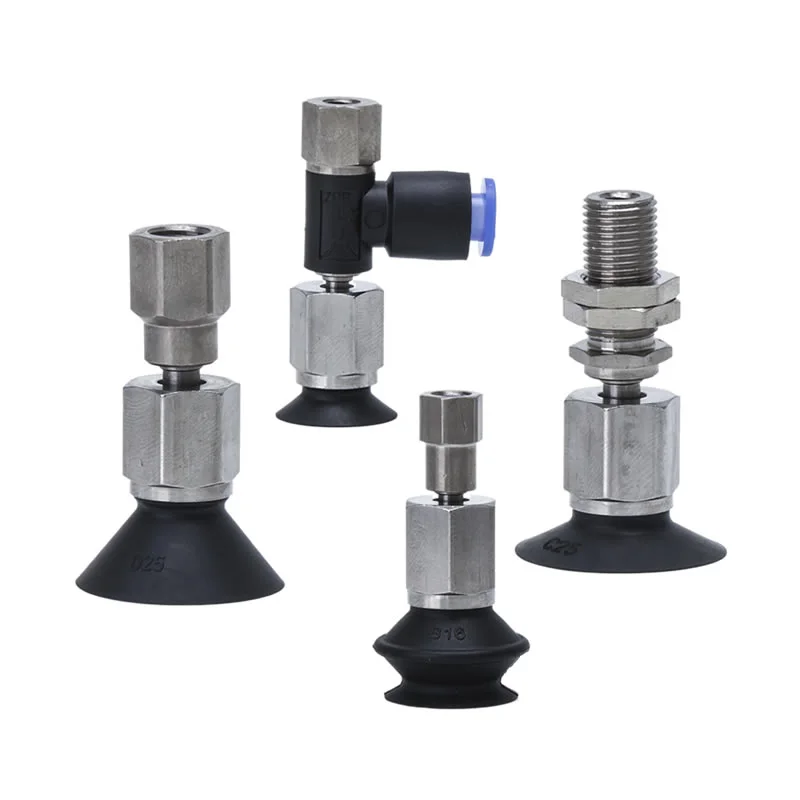

ZPRF-seeria kuulliigendi tüüp koos puhvervaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Commaelec on Hiina juhtiv tootja, ZP-seeria põhitüüpi kuulliigendi vaakum-iminapp on suure jõudlusega pneumaatiline komponent, mis on spetsiaalselt loodud ebakorrapäraste, kaldu või kõverate toorikute haaramiseks. Selle konstruktsioon sisaldab kuulliigendi mehhanismi – mis meenutab inimese liigendit – iminapa ühenduspunktis; see funktsioon võimaldab automaatset joondust, võimaldades kuulliigendil vabalt pöörata, kui tass puutub kokku kaldpinnaga. See kompenseerib automaatselt nurkhälbeid roboti haardeoperatsioonide ajal, vältides seeläbi ebatäiuslikust tihendusest põhjustatud vaakumi leket. Saadaval läbimõõduga vahemikus 10 mm kuni 32 mm, seeria pakub ka valikulisi mudeleid, mis on varustatud puhvermehhanismiga (Buffer), mille käigud on vahemikus 6 mm kuni 50 mm, et kaitsta töödeldavaid detaile mehaanilisest mõjust põhjustatud kahjustuste eest.
Tehniline paremus
Basic Ball Joint Vaakum-iminappid ZP ei ole lihtsalt standardkomponendid; need on mitmekülgsed tööriistad, mis on loodud suure jõudlusega keskkondadesse.
1. Adaptiivne pöörleva pea disain
ZPTF-i mudeli põhieelis on selle kuulliigendiga pöördmehhanism. See võimaldab iminapal kallutada ja pöörata, joondudes automaatselt töödeldava detaili nurgaga. See funktsioon suurendab märkimisväärselt tööstusliku juhitavuse stabiilsust, eriti auto keredetailide või vormitud plastide puhul.
2. Laiaulatuslik suuruse ja kuju valik
Erinevate rakendusvajaduste rahuldamiseks pakume laia valikut:
Läbimõõdu vahemik:Täpsusmõõdud minimaalselt 10 mm kuni 32 mm.
Tasside tüübid:Saadaval lamedate, soonikute, akordioni (lõõts) ja sügavate tüüpidena, et käsitseda kõike alates õhukestest linadest kuni raskete tekstuuridega esemeteni.
3. Paindlikud vaakumväljundid ja paigaldus
Kaasaegsete masinate ruumipiirangud nõuavad paindlikku paigutust. Meie põhilised kuulliigendiga vaakum-iminappid ZP funktsioonid:
Kahe pistikupesa valikud: Vertical and horizontal vacuum inlets for seamless integration into compact spaces.
Paigaldusvalik:Võimalus lisada kohandatud paigaldamiseks adaptereid või spetsiaalseid puhverklambreid.
Põhilised eelised
Haarde stabiilsus:Eriti kõverate kerepaneelide, ebakorrapärase kujuga survevaludetailide või pakkekarpide käsitsemisel tagab Basic Ball Joint vaakum-iminappide ZP kuulliigendi disain, et vaakumi tase püsib püsivalt kõrge.
Müra ja löökide vähendamine:Kui see on ühendatud puhverkinnitusega, neelab see kokkupuutel tõhusalt kineetilist energiat, pikendades seeläbi süsteemi üldist kasutusiga.
Kohandatavus spetsiaalsete töötingimustega:Näiteks liitiumioonakude tööstuses saab seda eritellimusel valmistada täielikult roostevabast terasest; vastupidi, elektroonikatööstuses saab kasutada antistaatilisi materjale.
Rakenduse stsenaariumid
Autoosad:Haaravad kõverad osad, nagu tuuleklaasid või uksepaneelid.
Logistika sorteerimine:Ebaühtlase pinnaga pakendite käsitlemine.
3C elektroonika:Täpse imemise saavutamine kitsastes kohtades universaalliigendi reguleerimise abil.

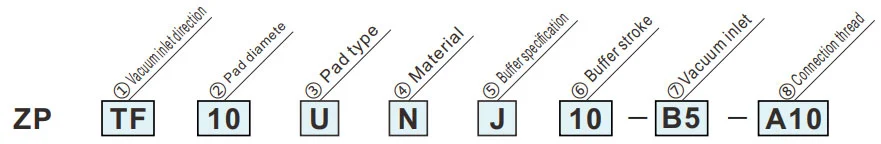

Kuidas tellida

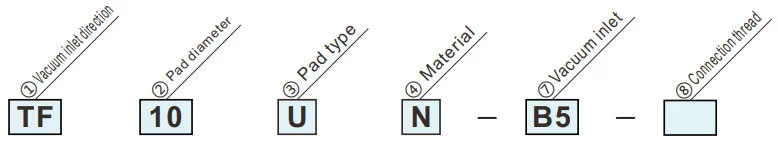

Kuulliigendi tüüp adapteriga
| ④ Materjal | |
| N | NBR |
| S | Silikoonkummist |
| U | Uretaankumm |
| F | FKM |
| GN | JuhtivNBR |
| GS | Juhtivvesilikoonrubbe |
Roheline sümbol on kohandatud mudelid
|
③ Padja tüüp
② Padja läbimõõt (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Lame tüüp | ● | ● | ● | ● | ● | ● | |||||||
| C | Lame tüüp ribidega | ● | ● | ● | ● | ● | ● | |||||||
| B | Lõõtsa tüüp | ● | ● | ● | ● | ● | ● | |||||||
| ①Vakumi sisselaske suund | D | Sügav tüüp | ● | — | ● | — | ● | — | ||||||
| TF | Vertikaalne |
|
⑦ Vaakumi sisselaskeava | Naislõng | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧ Ühenduskeermega | Isane niit | A8 | M8 x 1,0 | ● | — | |||||||||
| A10 | M10 x 1,0 | — | ● | |||||||||||
|
⑦ Vaakumi sisselaskeava | Naislõng | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x 1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Külgmised |
|
Ühe puudutusega sobitamine | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ Ühenduskeermega | Naislõng | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||||
Kuulliigendi tüüp puhvriga
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid
|
③ Padja tüüp
② Padja läbimõõt (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Lame tüüp | ● | ● | ● | ● | ● | ● | ||||||
| C | Lame tüüp ribidega | ● | ● | ● | ● | ● | ● | ||||||
| B | Lõõtsa tüüp | ● | ● | ● | ● | ● | ● | ||||||
| D | Sügav tüüp | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Puhvri käik | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vakumi sisselaske suund | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikaalne |
|
⑦ Vaakumi sisselaskeava | Naine niit |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Ühe puutega paigaldamine | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Ühenduskeermega | Isane niit | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Külgmised |
|
⑦ Vaakumi sisselaskeava | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Ühenduskeermega | Isane niit | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14 × 1,0 | 一 | ● | ||||||||||
| ⑤Puhvri spetsifikatsioon | |
| J | Pöörlev |
| K | Mittepöörlev |
Tehnilised andmed
| Lukustusrõngas/padja tüüp | Padja läbimõõt/mõõtmed | Rakendus | ||||||||||||||||
| 2 × 4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ilma lukustusrõngata | Lame tüüp (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Tasaste ja deformeerimata pindadega toorikute jaoks |
| Ovaalne tüüp (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Toorikute jaoks, mille adsorptsioonipind on piiratud | |
| Õhuke lame tüüp (TÜ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmete töödeldavate detailide jaoks, nagu õhukesed lehed või vinüül. Adsorptsiooni käigus tekkivat kortsumist või deformatsiooni saab vähendada. | |
| Õhuke lame tüüp koos ribidega (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmete töödeldavate detailide jaoks, nagu õhukesed lehed või vinüül. Toorikud on eemaldatavad tänu ribidele kergesti |
|
| Lõõtsa tüüp (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Kasutamiseks kohtades, kus pole ruumi puhvri või kaldpindadega toorikute jaoks | |
| Lukustusrõngaga | Lame tüüp (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tasaste ja deformeerimata pindadega toorikute jaoks |
| Lame tüüp koos ribidega (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Toorikute jaoks, mis kergesti deformeeruvad. Tänu ribidele saab töödeldavaid detaile kergesti eemaldada | |
| Lõõtsa tüüp (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kasutamiseks kohtades, kus pole ruumi puhvri või kaldpindadega toorikute jaoks | |
| Sügav tüüp (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kõverate pindadega või sfääriliste detailide jaoks | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
