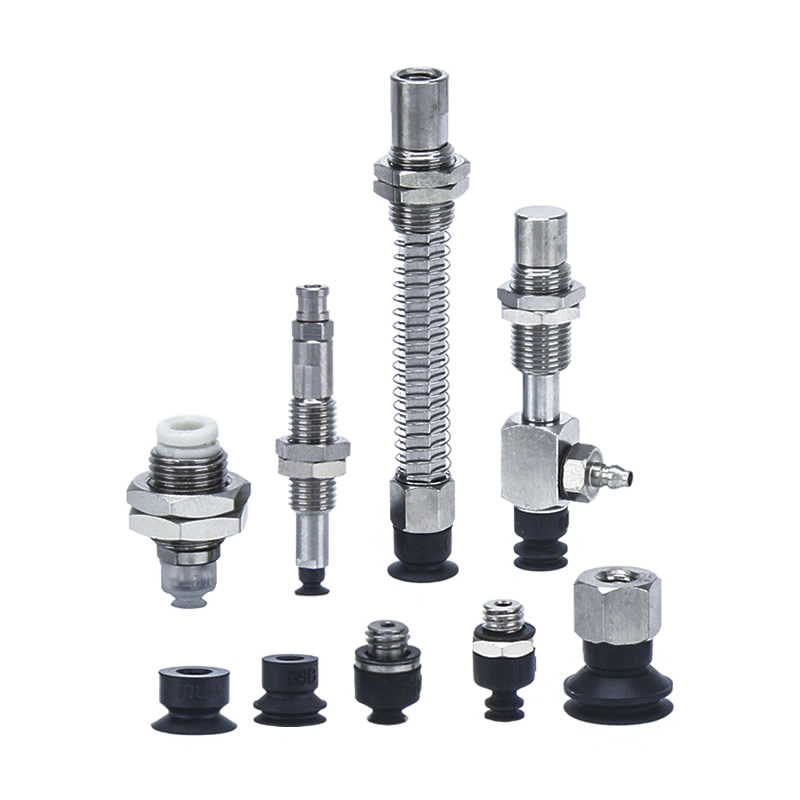

Kompaktsed vaakum-iminappid ZP3
ZP3 seeria kompaktne vaakumpadi

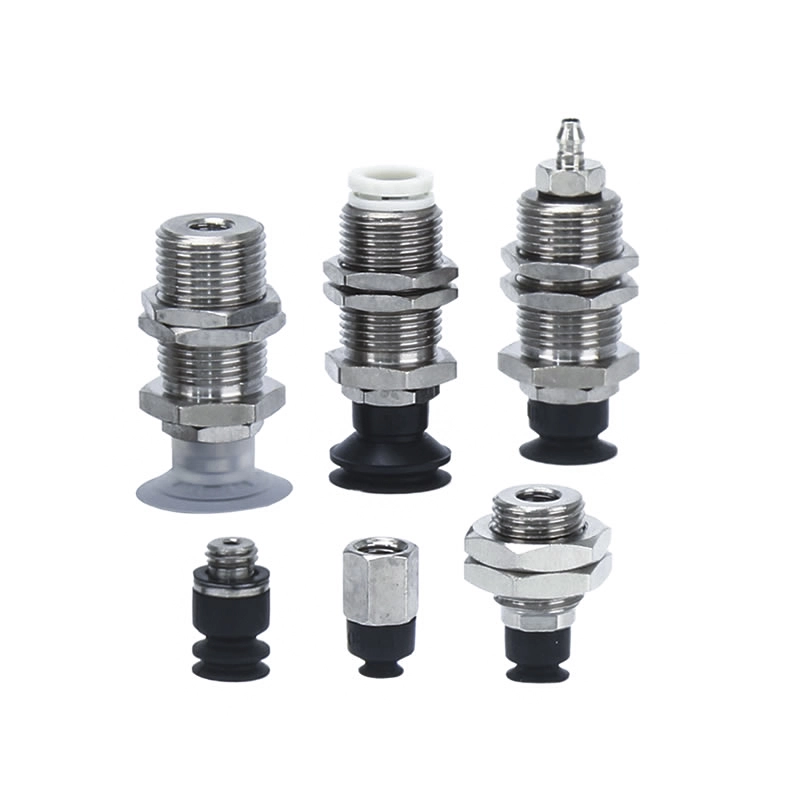

ZP3-T seeria adapteri kompaktsete vaakumpatjadega

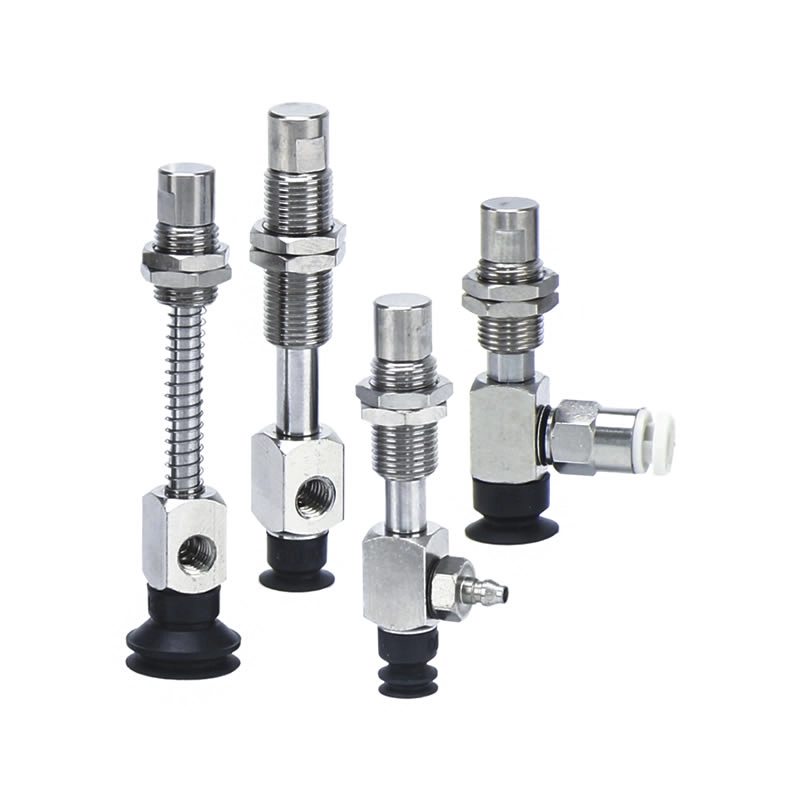

ZP3-T seeria puhverkompaktsete vaakumpatjadega
ZP3-Y seeria adapteri kompaktsete vaakumpatjadega

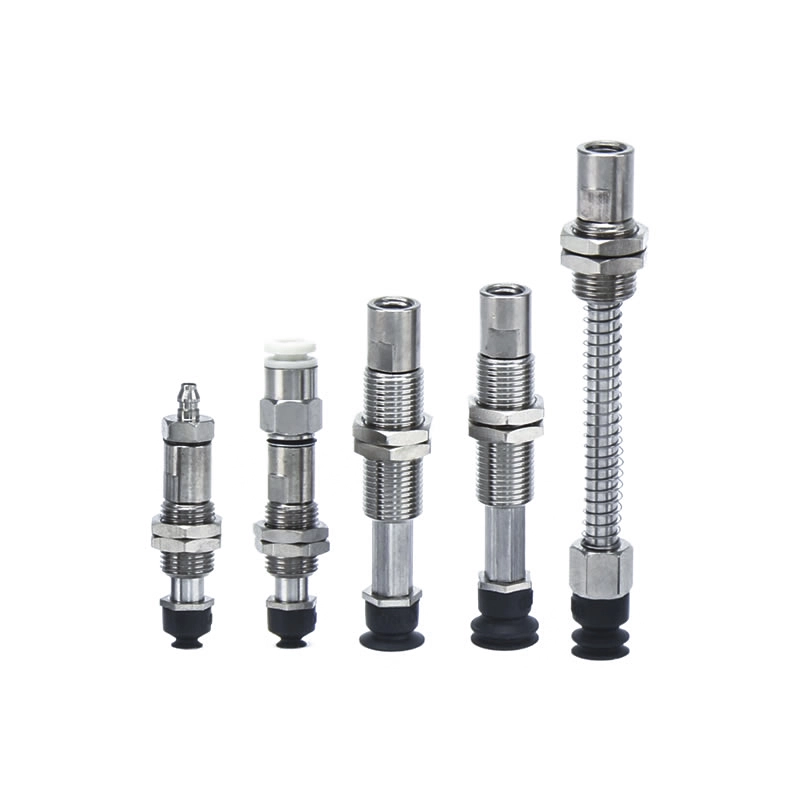

ZP3-Y seeria puhverkompaktsete vaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

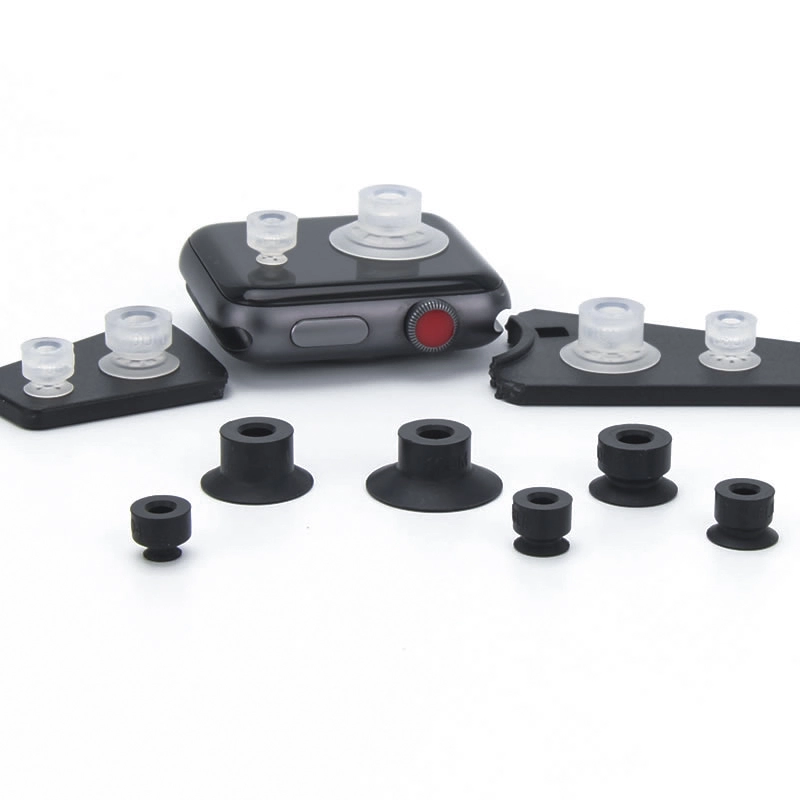

Kompaktsed vaakum-iminappid ZP3 on spetsiaalselt loodud elektroonikatööstuse jaoks, tagades väikeste või õrnade komponentide täpse ja usaldusväärse haarde. Läbimõõduga 1,5–16 mm integreeruvad need sujuvalt automatiseeritud tootmis- ja robotsüsteemidesse.
KKK
Mis on tüüpilised rakendused?
Väikeste elektroonikakomponentide ja trükkplaatide käsitlemine.
Täppismetallist osade ja liitiumakuelementide transport.
Integratsioon robotite koosteliinidesse kiirete ja korratavate valimis- ja asetamistoimingute jaoks.
Mis on ZP3P seeria?
Suure jõudlusega ZP3 variant, mis on loodud suure tsükliga automatiseerimiseks.
Pakub erinevaid suurusi, kujundeid ja materjalivalikuid, mis vastavad erinevatele tööstuslike haardevajadustele.
Mis vahe on ZP3 ja ZP3-T vahel?
ZP3:Standardne kompaktne vaakumtass täpseks käsitsemiseks.
ZP3-T:Täiustatud kõrge temperatuuriga või keemiliselt tundlike keskkondade jaoks, kasutades spetsiaalseid materjale.
Peamised disainifunktsioonid
Kompaktne suurus kitsaste paigaldusruumide jaoks.
Paindlikud vaakumi sisselaske suunad (vertikaalne ja külgmine).
Valikulised adapterid, puhverklambrid ja roostevabast terasest tarvikud.
Mõeldud stabiilseks nakkumiseks ja minimaalseks vaakumikadudeks.
Millised materjalid on saadaval?
Kvaliteetne kumm ja silikoon.
Antistaatilised variandid elektroonikale.
Roostevabast terasest tarvikud liitiumaku rakenduste jaoks.
Millist padjakuju peaksin kasutama?
Korter:Siledate, ühtlaste pindade jaoks.
Lõõts või sügavus:Ebaühtlaste, kergelt deformeerunud või tekstureeritud komponentide jaoks.
Kohandatud kujundid:Kompaktseid vaakum-iminappe ZP3 saab kohandada nii, et need vastaksid töödeldava detaili erinõuetele ja automatiseeritud integreerimissüsteemi nõuetele.

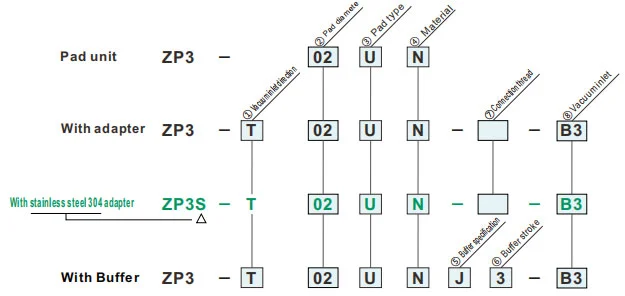

Kuidas tellida
| ①Vakumi sisselaske suund | ⑦ Ühenduskeermega | ⑧ Vaakumi sisselaskeava | |||||
| T | Vertikaalne |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Külgmised |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Padja läbimõõt (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③ Padja tüüp | |
| U | Korter |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑤Puhvri spetsifikatsioon | |
| J | Pöörlev |
| K | Mittepöörlev |
| ⑥Puhvri käik | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Ühenduskeermega | |
| A6 | M6x0,75 (väliskeere) |
| B3 | M3x0,5 (sisekeere) |
| ⑧ Vaakumi sisselaskeava | |
| A3 | M3x0,5 (väliskeere) |
| A4 | M4x0,7 (väliskeere) |
| B3 | M3x0,5 (sisekeere) |
| 04 | ø4 (ühe puutega paigaldamine) |
| U2 | ø2 (otsaga kinnitus) |
| U4 | ø4 (otsaga kinnitus) |
Vedru reaktiivjõud
| Padja tüüp | Puhvri spetsifikatsioon | Puhvri käik (mm) | Ühenduskeere | Pingutusmoment ±5% [N·m] |
Vedru reaktiivjõud[N] | |
| 0 löögiga | Täiskäigul | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adapteri paigalduse mõõtmed |
|
Padja läbimõõt: ø4 ~ø8
|
|
Padja läbimõõt: ø10 ~ø16
|
| ①Vakumi sisselaske suund | ⑦ Ühenduskeermega | ⑧ Vaakumi sisselaskeava | ||
| T | Vertikaalne |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Külgmised |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Padja läbimõõt (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③ Padja tüüp | |
| UM | Lame soonega |
| B | Lõõtsad |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
|
⑤Puhvri spetsifikatsioon
⑥Puhvri käik (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Pöörlev | ● | ● | ● | — | — |
| JB | Pöörlev (koos puksiga) | — | — | — | ● | ● |
| K | Mittepöörlev | ● | ● | ● | ● | ● |
| ⑦ Ühenduskeermega | |
| A10 | M10x1 (väliskeere) |
| A12 | M12x1 (väliskeere) |
| B5 | M5x0,8 (sisekeere) |
| ⑧ Vaakumi sisselaskeava | |
| A4 | M4x0,7 (väliskeere) |
| A5 | M5x0,8 (väliskeere) |
| H5 | M5x0,8 (väliskeere) |
| B4 | M4x0,7 (sisekeere) |
| B5 | M5x0,8 (sisekeere) |
| 04 | ø4 (ühe puutega paigaldamine) |
| 06 | ø6 (ühe puutega paigaldamine) |
| U2 | ø2 (otsaga kinnitus) |
| U4 | ø4 (otsaga kinnitus) |
| U6 | ø6 (otsaga kinnitus) |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
U
Korter
| Mudel | øA | øB | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Mudeli viide: ZP3-015UGN
Adapteri paigalduse mõõtmed
UM
Lame soonega
| Mudel | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Mudeli viide: ZP3-04UMGN
B
Lõõtsad
| Mudel | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Mudeli viide: ZP3-04UMGN
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
| Padja tüüp | Padja läbimõõt (mm) | Rakendus | Tüüpilised tooriku pinnad ja kujundid | |||||||
| Korter | Lehvitas | Kaldus | Erinevad kõrgused | Kumer | Õline | |||||
|
|
|
|
|
|
|||||
| Kompaktne P reklaam | Korter (U) |
|
ø1,5~ø3,5 | Tasase ja deformeerimata pinnaga detailide adsorptsiooniks | ⚪ | X | X | X | X | X |
| Lame soonega (UM) |
|
ø4 ~ ø16 | Tooriku jaoks, mis tõenäoliselt deformeerub | ⚪ | X | X | X | X | △ | |
| lõõts(B) |
|
ø4 ~ ø16 | Kaldpinnaga töödeldavate detailide adsorptsiooniks | ⚪ | △ | ⚪ | X | △ | X | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
