Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Suure jäikusega kuulliigendiga vaakum-iminappid ZP2
Professionaalse tootjana oleme pühendunud teile kvaliteetsete kõrge jäikusega kuulliigendiga vaakum-iminappide ZP2 pakkumisele. Meie toodetel on erakordne stabiilsus, mistõttu need sobivad eriti hästi raskete ja ebaühtlase pinnaga detailide käsitsemiseks. Unikaalne kuulliigendi disain kohandub automaatselt kallutatud pindadega, suurendades seeläbi märkimisväärselt imemiskindlust. See tooteseeria on saadaval paljudes suurustes ja materjalides – sealhulgas NBR, silikoon, PU, FKM ja EPR – ning seda saab kohandada vastavalt teie konkreetsetele rakendusnõuetele. Lisaks on saadaval valikuline puhvri konstruktsioon, mis pakub habras töödeldavatele detailidele igakülgset pinnakaitset.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

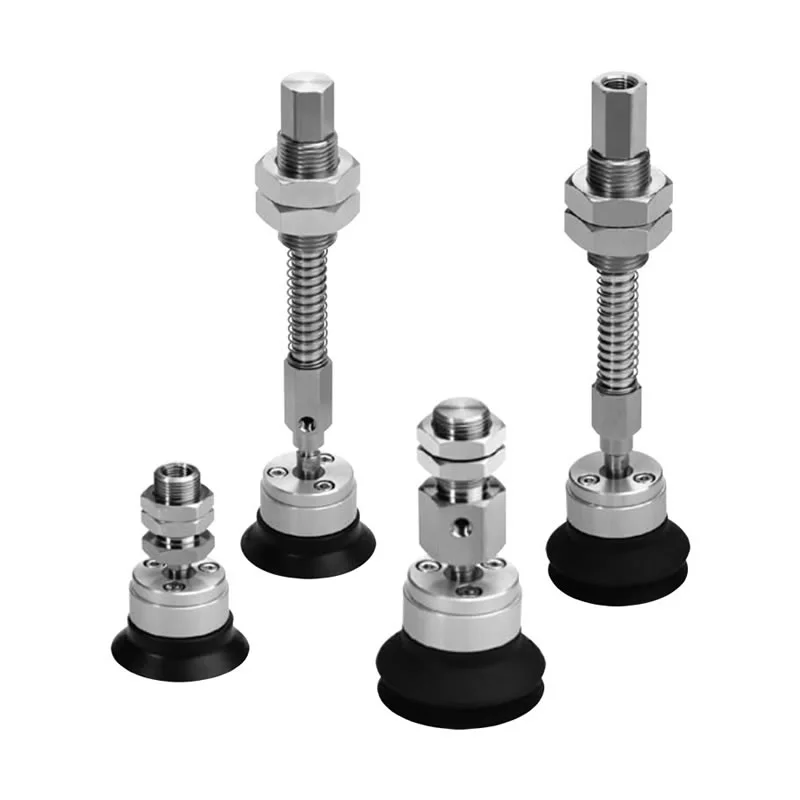

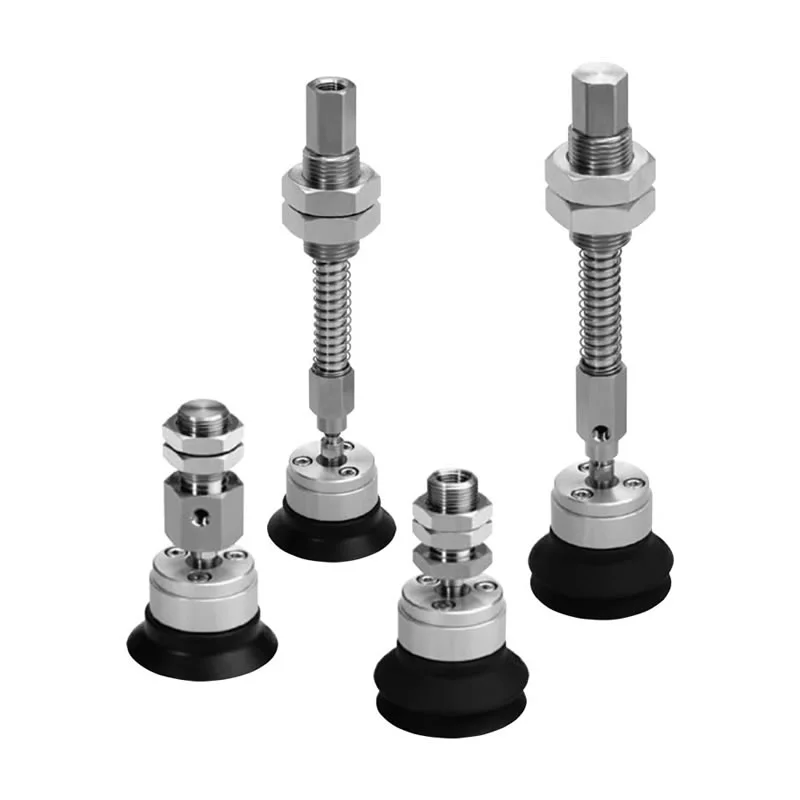

Suure jäikusega kuulliigendiga vaakum-iminappid ZP2
ZP2-TF seeria vastupidav kuulliigenditüüp koos adapteri vaakumpatjadega
ZP2-TF seeria vastupidav kuulliigenditüüp koos puhvervaakumpatjadega
ZP2-XF seeria vastupidav kuulliigendi tüüp koos adapteri vaakumpatjadega
ZP2-XF seeria vastupidav kuulliigenditüüp koos puhvervaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Kulusäästlike, suure jäikusega ZP2 kuulliigendiga vaakum-iminappide tootjana kasutab Commaelec täiustatud vaakumtihendus- ja rõhuhoidmistehnoloogiaid. Kõrge jäikusega kuulliigendiga vaakum-iminappid ZP2 on raskeveokite vaakumhaarats, mis on mõeldud tööstuslike automatiseerimise rakenduste jaoks. See on spetsiaalselt loodud raskete, ebaühtlase pinnaga või kaldega toorikute haaramiseks. Kombineerides suure jäikuse konstruktsioonikarkassi kuulliigendiga mehhanismiga, tagab see iminapp võimsa haardejõu, reguleerides samal ajal automaatselt oma nurka, et see vastaks optimaalselt töödeldava detaili pinnale, suurendades sellega nii imemise stabiilsust kui ka tööohutust.
Põhiomadused
Kõrge jäikusega struktuur:Suure jäikusega kuulliigendiga vaakum-iminappid ZP2 sobivad ideaalselt raske tööga tooriku käsitsemiseks ja on väga vastupidavad deformatsioonile
Kuulliigendi pöörlev disain:Kohandub ebatasaste või kaldpindadega.
Võimas imemine:Tagab stabiilse ja usaldusväärse käsitsemise.
Erinevad suurused ja materjalid:Sobib erinevatele töötingimustele.
Valikuline polsterdusmehhanism:Minimeerib kokkupuutumist ja kaitseb töödeldavat detaili.
Eelised
Kõrge jäikus ja vastupidavus
Tugevdatud konstruktsioon, mis on ette nähtud raskete toorikute käsitlemiseks ilma deformatsioonita
Säilitab stabiilse imemisjõu pideva tööstusliku töötamise ajal
Tootja Commaelec range kvaliteedikontrolliga, mis tagab pika kasutusea
Kuulliigend / pöörlev disain
Võimaldab nurkade reguleerimist, et see sobiks ebatasastele või kaldpindadele
Parandab tihendusjõudlust ja vähendab õhulekkeid
Parandab haarde stabiilsust tegelikes tootmiskeskkondades
Erinevad padjatüübid
Saadaval on mitu padjastruktuuri, mis sobivad erinevate tooriku tingimustega
Toetab nii siledaid kui ka kergelt tekstureeritud pindu
Paindlik valik vastavalt rakenduse vajadustele
Lame ribiga
Kõrge jäikusega kuulliigendiga vaakum-iminappid ZP2 sobivad lamedate ja siledate pindade, näiteks metalllehtede ja klaasi jaoks.
Sooniline disain parandab tihendamist ja hoiab ära libisemise
Tagab ühtlase imemise kiires automatiseerimises
Lõõtsad
Sobib kumeratele või ebatasastele pindadele
Pakub pehmendavat efekti ja kõrguse kompensatsiooni
Vähendab positsioneerimisvigu valiku ja asetamise ülesannete ajal
Lai valik materjale
NBR:Kulusäästlik ja kulumiskindel üldiseks kasutamiseks
Silikoon:Sobib kõrge temperatuuriga keskkondadesse
PU:Kõrge vastupidavus sagedaste toimingute jaoks
FKM:Suurepärane keemiline vastupidavus
Kohandatud materjalid (nt antistaatilised) on saadaval ettevõttelt Commaelec
Suured läbimõõdud
Suure jäikusega kuulliigendiga vaakum-iminappid ZP2 on saadaval mitmesuguste läbimõõtudega – alates φ40 kuni φ125 –, et vastata erinevatele koormusnõuetele
Suuremad läbimõõdud tagavad raskete osade jaoks tugevama haardejõu
Lihtne valik kaalu ja pinna seisukorra alusel
Paindlik paigaldus
Toetab sise- ja väliskeermeühendusi
Ühildub adapterite ja puhverklambritega
Vertikaalsed või külgmised vaakumi sisselaskevõimalused erinevate paigutuste jaoks
Puhverdusvalikud
Valikuline polsterdusstruktuur vähendab kokkupuutumise ajal lööke
Kaitseb hapraid pindu nagu klaas või kaetud materjalid
Parandab käitlemise ohutust ja toote kvaliteeti
Rakendused
Automatiseeritud tootmisliinid ja robotkäed
Metalllehtede, klaaspaneelide ja suurte komponentide käsitsemine
Liitiumaku- ja elektroonikatööstus (saadaval roostevabast terasest valikud)
Mis tahes stsenaarium, mis nõuab raskete või ebatasaste toorikute stabiilset haaramist

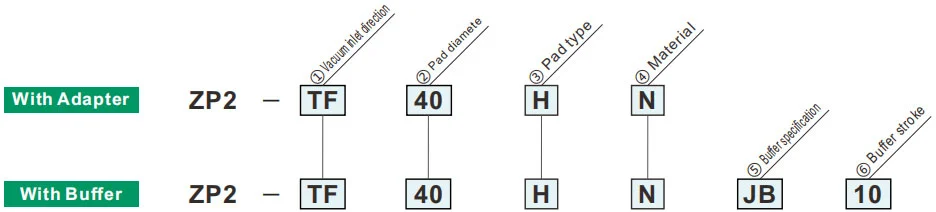

Kuidas tellida
| ①Vakumi sisselaske suund | |
| TF | Vertikaalne |
| XF | Külgmised |
| ②Padja läbimõõt | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
Roheline sümbol on kohandatud mudelid
| ⑥Puhvri käik | Padja läbimõõt | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③ Padja tüüp | |
| H | Lame soonikuga |
| HB | Lõõtsa tüüp |
| ⑤ Puhvri spetsifikatsioon | |
| JB | Pöörlev (messing, puksiga) |
| JF | Pöörlev (terasest, puksiga) |
Vedru reaktiivne jõud
| Ühenduskeere | Pingutusmoment ±5%[N·m] | Puhvri käik (mm) | Vedru reaktiivjõud[N] | ||
| Messing, puksiga (JB) | Teras, puksiga (JF) | 0 löögiga | Täiskäigul | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
