Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Kompaktsed vaakum-iminappid ZP2
Professionaalse Hiina tootjana pakub meie tehas kohandatud kompaktseid vaakumimureid ZP2 (ø6-8) koos ribi tugevdusega, mis tagab suure kandevõime ja deformatsioonikindluse. Samuti pakume ZP2 õhukesele UT-seeriale (ø5-20) õhukese seelikuga habraste materjalide kortsudeta käsitsemiseks. Meil on antistaatilisi ja roostevabast terasest valikuid elektroonika- ja liitiumakuliinide jaoks.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

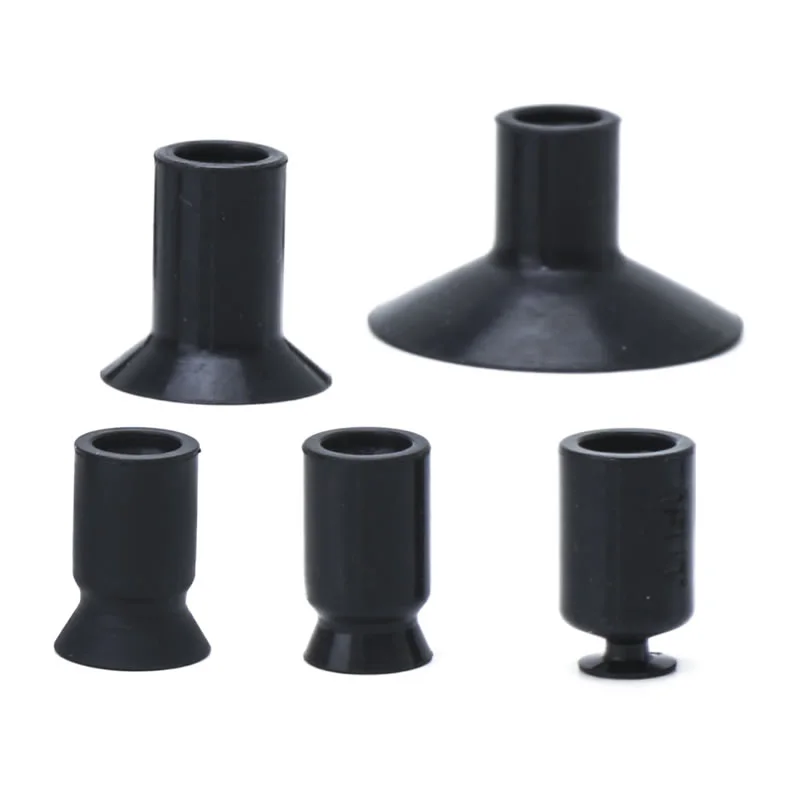

Kompaktsed vaakum-iminappid ZP2
ZP2 seeria kompaktne vaakumpadi

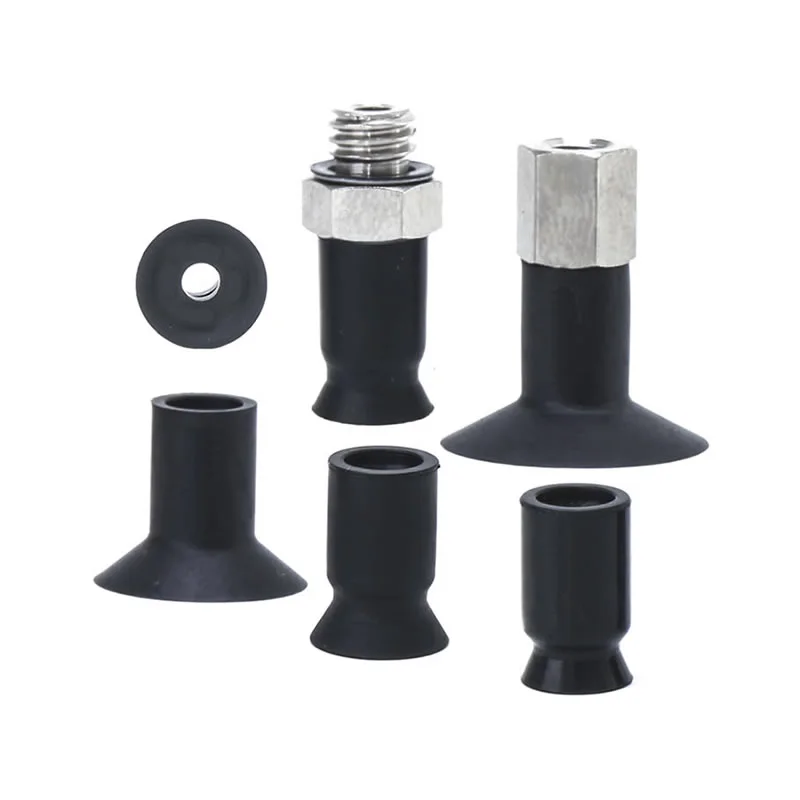

ZP2-T seeria adapteriga kompaktne vaakumpadi
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Hiina juhtiva tootjana pakub meie tehas kohandatud kompaktsete vaakum-iminappide ZP2 lahendusi, mis on spetsiaalselt loodud täppistööstusele ja millel on järgmised peamised eelised:
Kõrge jõudlus, madalad kulud:Kasutades küpset kodumaist tarneahelat, kontrollime tõhusalt kulusid, tagades samal ajal erakordse imemisjõudluse, vähendades seeläbi oma klientide hankekulusid.
ZP2 seeria suure koormusega disain:Meie kompaktsetel vaakum-iminappidel ZP2 (ø6–8) on ainulaadne ribidega tugevdatud struktuur. Isegi väga väikeste mõõtmetega tagavad need erakordse vastupidavuse deformatsioonile ja koormuse stabiilsusele, muutes need eelistatud valikuks õhukeste metalllehtede ja täppisplastkomponentide käsitsemisel.
ZP2 õhukese profiiliga UT-seeria:Spetsiaalselt painduvate töödeldavate detailide (ø5–20) jaoks loodud seerial on üliõhuke seeliku struktuur. See madala profiiliga disain takistab tõhusalt habraste materjalide, nagu õhukesed kiled ja vinüülplaadid, kortsumist või deformeerumist imemisprotsessi ajal.
Stabiilne tarne:Toetatud küpsed tootmisprotsessid, kasutame kvaliteetseid materjale (nt silikoon) koos täiustatud vaakumi säilitamise tehnoloogiaga, et tagada ohutud ja stabiilsed haardetoimingud; Lisaks võimaldab meie suur laovaru kiiret tarnimist, et vastata klientide nõudmistele.
KKK
Millised on erinevat tüüpi ZP2 padjad?
Kompaktsed vaakum-iminappid ZP2 pakuvad mitmeid padjakonstruktsioone, mis sobivad tegelike töötingimustega:
Lame tüüp: siledatele jäikadele pindadele, millel on stabiilne tihend
Lame ribidega: parandab vaakumtihendust kergelt karedatel pindadel
Lõõtsa tüüp: kompenseerib kõrguse erinevusi ja tagab pehmenduse
Commaelec pakub mitut konfiguratsiooni, et tagada automaatikasüsteemide parem sobivus ja jõudlus.
Millised suurusvahemikud on saadaval?
Standardsuuruste hulka kuuluvad: φ40, φ50, φ63, φ80, φ100, φ125
Väiksem läbimõõt: sobib täppis- või kergekaaluliste osade jaoks
Suuremad läbimõõdud: tugevam imemine raskete või suurte toorikute jaoks
Commaeleci tehas hoiab stabiilset laoseisu ja toetab projektipõhiste vajaduste jaoks kohandatud suurusi.
Kuidas ZP2 tassid ZP3 või ZP-ga võrreldes on?
ZP2 seeria: tasakaalustatud disain, suurema jäikuse ja kuulliigendi kohandatavusega, sobib üldiseks kuni raskeveokite kasutamiseks
ZP3-seeria: tavaliselt optimeeritud kergema, kiirema käsitsemise ja kompaktsema seadistuse jaoks
ZP-seeria (standard): lihtsama struktuuriga põhirakendused
Võrreldes teistega tagavad kompaktsed vaakum-iminappid ZP2 parema stabiilsuse ebatasastel pindadel, säilitades samas paindlikkuse paigaldamisel ja materjali valikul.
Kas need sobivad õrnade osade jaoks?
Jah, õige konfiguratsiooniga:
Kasutage pehmeks kontaktiks pehmeid materjale, nagu silikoon
Löögijõu vähendamiseks valige lõõtsa või polsterduse tüüp
Valikulised puhverdusalused aitavad kaitsta hapraid pindu, nagu klaas või kaetud osad
Kuidas tellida
- Lisandub 8 tüüpi ø6 kuni ø20.
- C: kergesti deformeeruvate detailide jaoks. Tänu ribidele saab töödeldavaid detaile kergesti eemaldada.
- UT: Pehmete detailide, nagu õhukesed lehed või vinüül, adsorptsiooniks. Kortsumine või deformatsioon adsorptsiooni ajal väheneb.
- Kohaldatav ZP-seeria adapteri jaoks.
|
③ Padja tüüp
② Padja läbimõõt (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Lame tüüp ribidega | — | — | ● | ● | ● | — | — | — | — |
| TÜ | Õhuke lame tüüp | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| Adapteri paigalduse mõõtmed | |
| Kui adapteri valmistab klient, kujundage adapter paremal näidatud mõõtudega. |
|
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
HT
Õhuke lame soonikuga
| Mudel | øA | øB | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Mudeli viide: ZP2-B06CGN
HT
Õhuke lame soonikuga
| Mudel | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
|||||
| ZP2 | 05 | TÜ | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Mudeli viide: ZP2-05UTN
Tehnilised andmed
| Lukustusrõngas/padja tüüp | Padja läbimõõt/mõõtmed | Rakendus | ||||||||||||||||
| 2 × 4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ilma lukustusrõngata | Lame tüüp (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Tasaste ja deformeerimata pindadega toorikute jaoks |
| Ovaalne tüüp (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Toorikute jaoks, mille adsorptsioonipind on piiratud | |
| Õhuke lame tüüp (TÜ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmete töödeldavate detailide jaoks, nagu õhukesed lehed või vinüül. Adsorptsiooni käigus tekkivat kortsumist või deformatsiooni saab vähendada. | |
| Õhuke lame tüüp koos ribidega (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmete töödeldavate detailide jaoks, nagu õhukesed lehed või vinüül. Tänu ribidele saab töödeldavaid detaile kergesti eemaldada | |
| Lõõtsa tüüp (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Kasutamiseks kohtades, kus pole ruumi puhvri või kaldpindadega toorikute jaoks | |
| Lukustusrõngaga | Lame tüüp (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tasaste ja deformeerimata pindadega toorikute jaoks |
| Lame tüüp koos ribidega (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Toorikute jaoks, mis kergesti deformeeruvad. Tänu ribidele saab töödeldavaid detaile kergesti eemaldada | |
| Lõõtsa tüüp (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kasutamiseks kohtades, kus pole ruumi puhvri või kaldpindadega toorikute jaoks | |
| Sügav tüüp (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kõverate pindadega või sfääriliste detailide jaoks | |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
