Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Õhukesed lamedad vaakum-iminappid ZP2
Hiina juhtiva tootjana pakub meie tehas kohandatud õhukesi lamedaid vaakumimureid ZP2 (ø10-30 mm). Soonega "MT" konstruktsiooniga Commaeleci tarnija otsene lahendus hoiab ära kilede ja õhukeste lehtede deformatsiooni. Meil on varustada NBR-i ja juhtivat silikooni ning liitiumakutööstuse jaoks saadaval roostevabast terasest osad.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

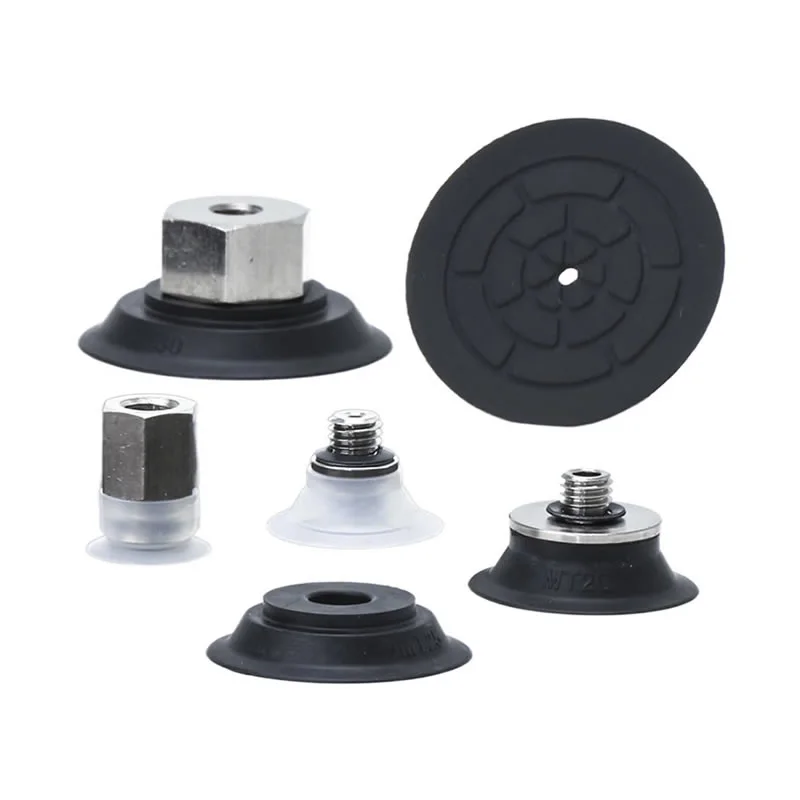

Õhukesed lamedad vaakum-iminappid ZP2

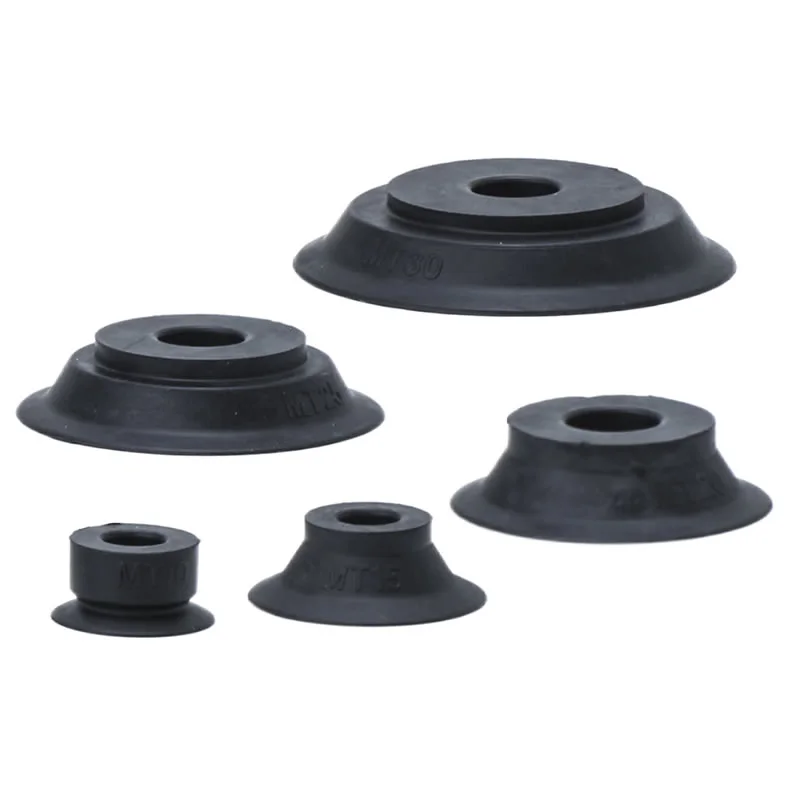

ZP2 seeria õhuke lame vaakumpadi

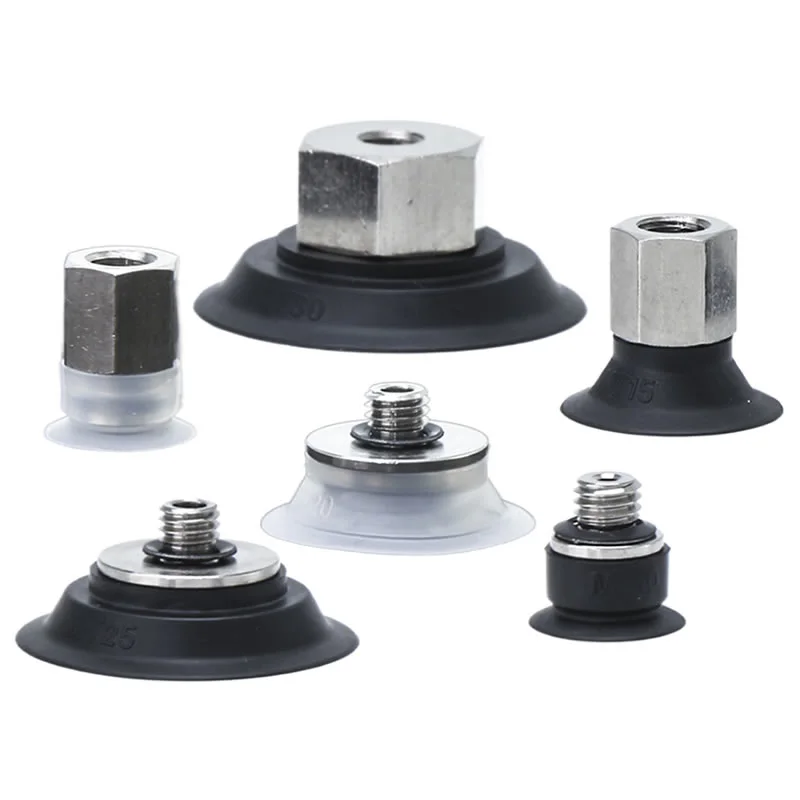

ZP2-T seeria adapteriga õhuke lame tolmuimeja
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Õhukesed lamedad vaakum-iminappid ZP2 on pneumaatiliste haardesüsteemide täppiskomponendid, mis on spetsiaalselt loodud õhukeste ja kergesti deformeeruvate toorikute käsitsemiseks. Tööstuslikes spetsifikatsioonides kannavad need tavaliselt struktuurikoodi "MT", mis tähistab spetsiaalse soonega disaini lisamist nende sisemisse struktuuri.
Toote omadused:See iminapp takistab tõhusalt lamedate toorikute deformeerumist adsorptsiooni ajal, muutes selle ideaalseks õhukeste lehtede, kilede ja muude kergesti deformeeruvate materjalide jaoks.
Tehnilised andmed:Iminapp on saadaval erineva läbimõõduga, sealhulgas φ10, φ15, φ20, φ25 ja φ30.
Iminapa materjalid:Levinud valikuvõimaluste hulka kuuluvad NNBR (nitriilkummi) ja GS (juhtiv silikoonkumm), kusjuures iga materjal on kohandatud konkreetsete töökeskkondade ja osade nõuetele.
Rakendusväljad:Õhukesed lamedad vaakum-iminappid ZP2 kasutatakse laialdaselt tootmises, automatiseeritud tootmisliinides, robootikas ja logistikas jne. Seda saab kasutada kergete või keskmise kaaluga lamedate esemete, nagu klaas, plast ja metall, kandmiseks.
KKK
Millised materjalid on saadaval ja millised on nende erinevused?
Õhukesed lamedad vaakum-iminappid ZP2 on saadaval erinevatest materjalidest, mis sobivad tegelike töötingimustega:
NBR: kulutõhus, hea kulumiskindlus üldiseks kasutamiseks
Silikoon: suurepärane kuumakindlus ja ei jäta jälgi, ideaalne tundlikele pindadele
PU (polüuretaan): kõrge vastupidavus suure tsükliga operatsioonide jaoks
FKM (Fluororubber): tugev kemikaali- ja õlikindlus
EPR: sobib konkreetsetele keskkonnanõuetele
Commaelec tagab ühtlase materjalikvaliteedi ja toetab kohandamist erirakenduste jaoks (nt antistaatiline).
Milliste toorikute jaoks sobivad õhukesed lamedad iminapad kõige paremini?
Siledad tasased pinnad, nagu metalllehed, klaas, plastpaneelid
Õhukesed või kerged toorikud, mis nõuavad stabiilset ja ühtlast kontakti
Rakendused, kus on vaja minimaalset deformatsiooni ja täpset positsioneerimist
Õhuke lame disain suurendab kontaktpinda, parandades tihedust ja vähendades õhulekkeid.
Mis on temperatuuritaluvuse vahemik?
Tüüpilised vahemikud (olenevalt materjalist):
NBR: -10 °C kuni 80 °C
Silikoon: -40°C kuni 200°C
PU: -20°C kuni 80°C
FKM: kuni ~200°C tugeva keemilise stabiilsusega
Commaelec võib soovitada sobivaid materjale teie tegeliku temperatuuri ja keskkonna põhjal.
Kas neid saab kasutada vertikaalse või horisontaalse vaakumi sisendiga?
Jah. Õhukesed lamedad vaakum-iminappid ZP2 toetavad paindlikku paigaldamist:
Vertikaalne vaakumisisend (standardne kompaktsete seadistuste jaoks)
Horisontaalne/külgmine sisestus piiratud ruumiga süsteemide jaoks
Ühildub adapterite ja puhverklambritega
Commaelec pakub erinevaid ühendusvõimalusi, mis sobivad erinevate seadmete paigutustega.
Kuidas neid õigesti hooldada, et eluiga pikendada?
Kontrollige korrapäraselt tihendushuule kulumist, pragusid või deformatsioone
Hoidke pinnad puhtad, et tolm ei mõjutaks tihendusvõimet
Vältige liigset vaakumrõhku või nihket
Kasutage puhverdavaid kinnitusi, et vähendada lööke suurel kiirusel
Süsteemi stabiilsuse säilitamiseks vahetage kulunud tassid õigeaegselt välja

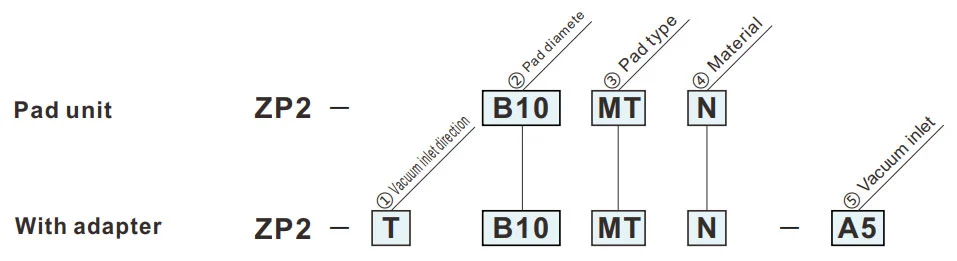

Kuidas tellida
- Õhukeste lehtede või kilede adsorptsiooniks. Adsorptsioonipind koos soonega.
- Lameda pinna deformatsioon adsorptsiooni ajal väheneb.
- Ei sobi koormaga detailide teisaldamiseks.
- Sõltuvalt lehe paksusest võib tekkida kortsumine.
- Enne kasutamist kinnitage paksus.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ③ Padja tüüp | |
| MT | Õhuke lame (soonega) |
| ② Padja läbimõõt (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑤Vakuumi sisselaskeava | |
| H5 | M5x0,8 (mees) |
| B5 | M5x0,8 (emane) |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
MT
Õhuke lame (soonega)
| Mudel | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Mudeli viide: ZP2-B10MTN
Adapteri paigalduse mõõtmed
Kohaldatav padi: B10MT/B15MT
Kohaldatav padi: B20MT/B25MT/B30MT
ZP2-T
Vertikaalne
H5
| Mudel | øA | øB | øC | D | Adapter | |||||
|
① Vaakum sisselaske suund |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Mudeli viide: ZP2-TB10MTGS-H5
ZP2-T
Vertikaalne
B5
| Mudel | øA | øB | C | Adapter | |||||
|
① Vaakum sisselaskesuund |
② Pad dia. |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Mudeli viide: ZP2-TB10MTGS-B5
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
Paigaldusjuhend
PDF allalaadimine
Hoiatus + Ettevaatust (lugege enne kasutamist)
PDF allalaadimine
