Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Ovaalsed vaakum-iminappid ZP2
Hiina juhtiva tootjana pakub meie tehas kohandatud ovaalseid vaakumimureid ZP2 kitsastes ruumides olevate õhukeste detailide jaoks. See tarnija otsene lahendus, mis on saadaval 12 spetsifikatsioonis (nt 3,5 × 7 kuni 8 × 30 mm), tagab ühtlase rõhu ja haarde stabiilsuse. Valikuliste 6–50 mm puhvrite ja antistaatiliste materjalidega sobib see ideaalselt PCB-, aku- ja kiirete pakkimisliinide jaoks.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde

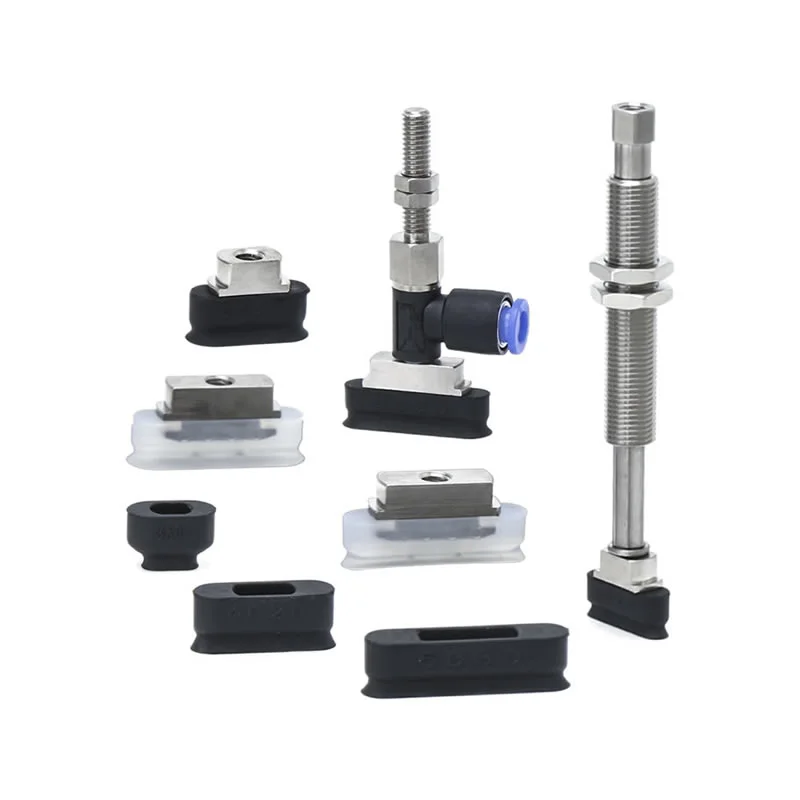

Ovaalsed vaakum-iminappid ZP2

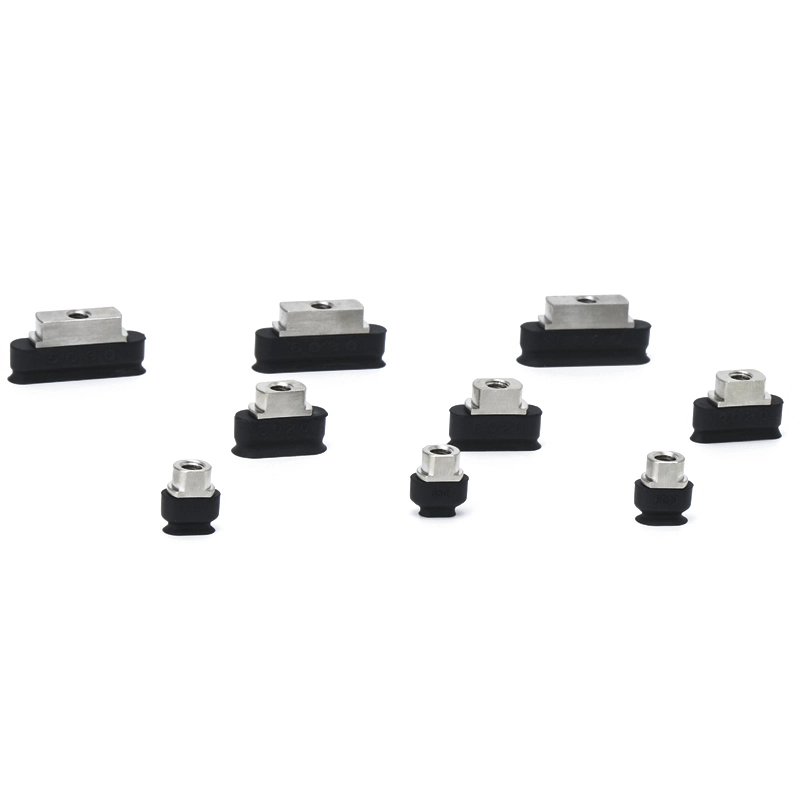

ZP2 seeria ovaalne vaakumpadi

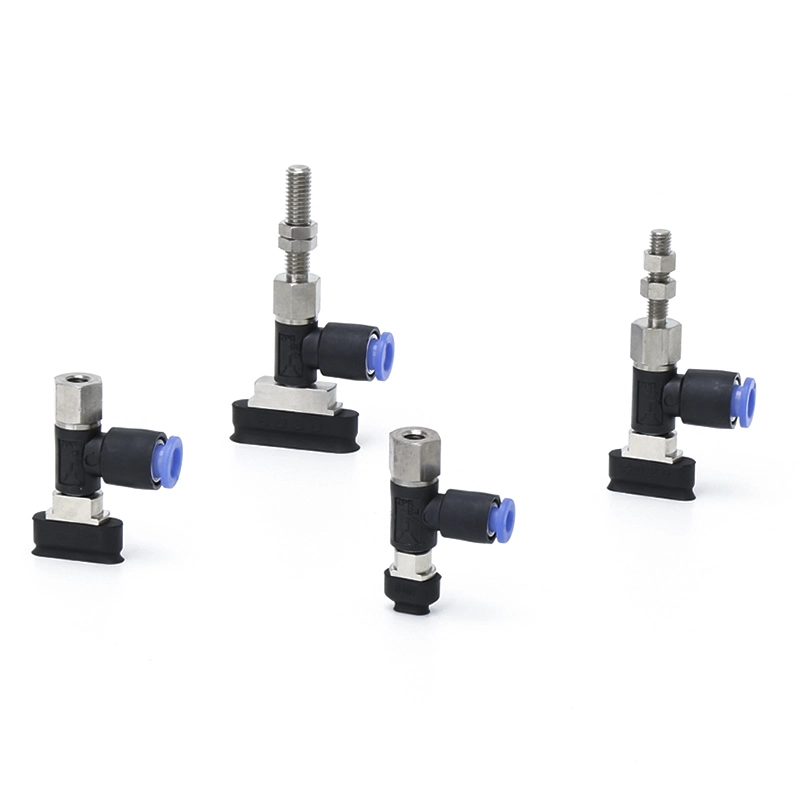

ZP2-T seeria adapteriga ovaalne vaakumpadi

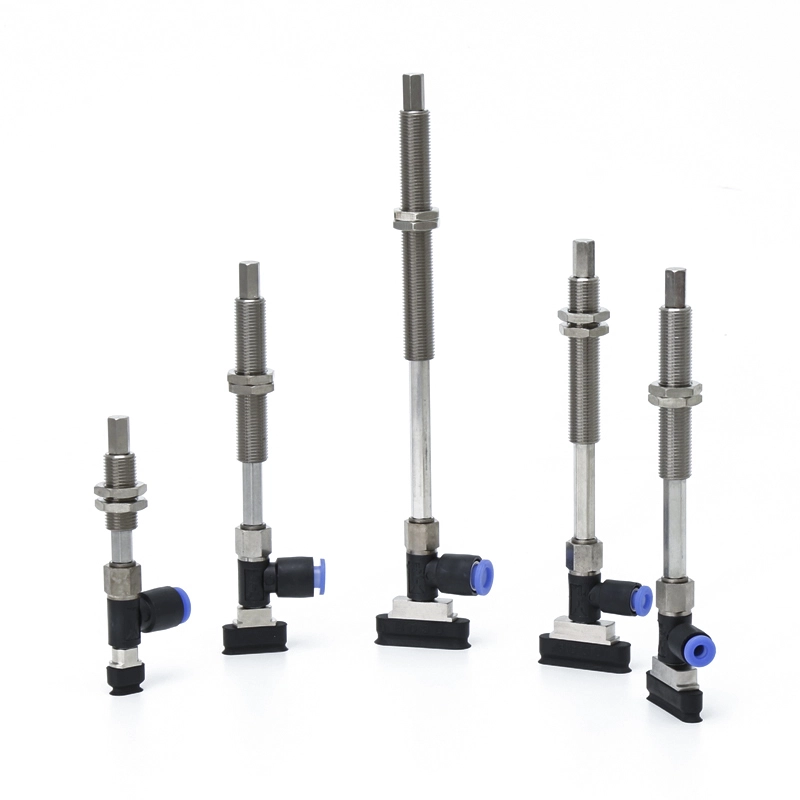

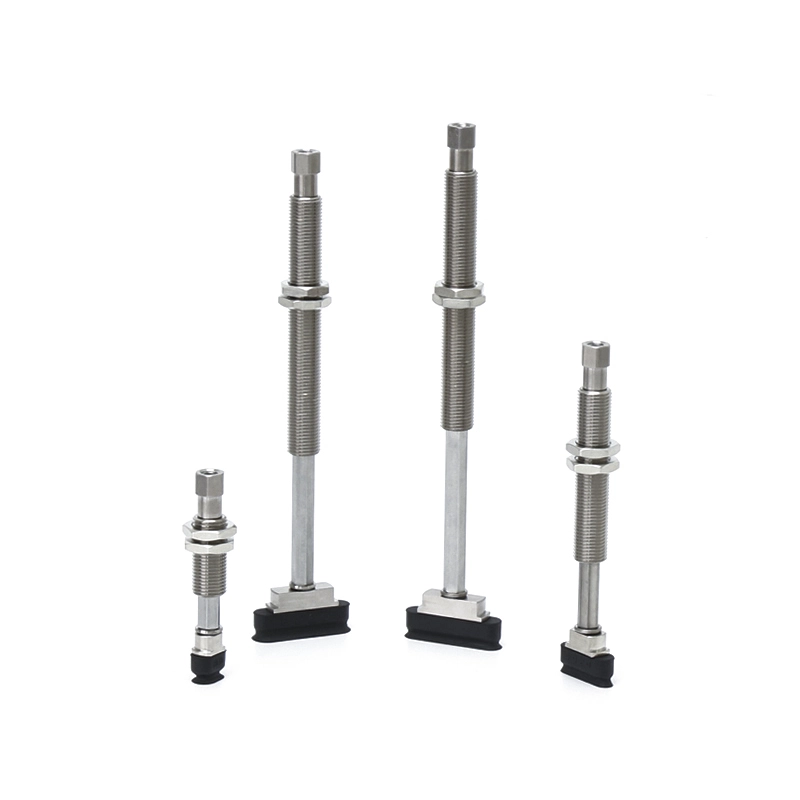

ZP2-T seeria puhver-ovaalse vaakumpadjaga
ZP2-R seeria adapteriga ovaalne vaakumpadi
ZP2-R seeria puhver-ovaalse vaakumpadjaga
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Hiina juhtiva tootjana pakub meie tehas kohandatud ovaalsete vaakum-iminappidega ZP2 lahendusi, mis on kohandatud elektroonika- ja autotööstuse rangetele nõudmistele. Olenemata sellest, kas olete suuremahuline tarnija või lõppkasutaja, meie ZP2 ovaalne seeria tagab täpseks käsitsemiseks vajaliku töökindluse.
Peamised tehnilised omadused ja spetsifikatsioonid
1. Lai valik spetsifikatsioone
Iga peenikese tooriku täiusliku sobivuse tagamiseks pakume ovaalsetele vaakum-iminappidele ZP2 12 standardset spetsifikatsiooni:
Kompaktsed suurused:3,5×7, 4×10, 5×10, 6×10 mm.
Keskmised pikkused:4×20, 5×20, 6×20, 8×20 mm.
Laiendatud katvus:4×30, 5×30, 6×30, 8×30 mm.
2. Tööstusspetsiifiline materjali kvaliteet
Kasutame kvaliteetseid materjale, mis sobivad teie töökeskkonnaga:
Kvaliteetne silikoon ja NBR:Üldotstarbelisteks ja kõrge temperatuuriga töödeks.
Antistaatilised (ESD) materjalid:Oluline trükkplaatide ja pooljuhtide käsitsemiseks.
Roostevabast terasest tarvikud:Liitiumakutööstuse jaoks optimeeritud spetsiaalsed konfiguratsioonid.
Peamised eelised ja esiletõstmised
Optimeeritud kitsastes ruumides:Ovaalsete vaakum-iminappide ZP2 kitsas profiil võimaldab suure tihedusega korjata ülerahvastatud PCB-sid või kitsaid pakendiprofiile, kuhu ringikujulised tassid lihtsalt ei mahu.
Täiustatud haarde stabiilsus:Piklik imemisala tagab suurema "jalajälje" õhukestele esemetele, nagu torud või tihendusribad, vähendades oluliselt tooriku kallutamise või libisemise ohtu.
Paindlik paigaldus:Toetab nii vertikaalseid kui ka külgmisi vaakumi sisselaskeavasid. Iga tassi saab siduda adapteri või puhverklambriga (6–50 mm käik), et leevendada mõju habrastele pindadele.
Tehase otsetarne:Meie Hiinas asuv tehas hoiab suures koguses laos olevaid tooteid, tagades ülemaailmsete hangete lühikese tarneaja ja konkurentsivõimelise hinna.
Tüüpilised rakendusestsenaariumid
Elektroonika ja pooljuhid:PCB kokkupanek, paindliku trükkplaadi valmistamine ja aku elektroodide positsioneerimine.
Autoosad:Ovaalseid vaakum-iminappe ZP2 kasutatakse sageli tihendusribade, piklike kaunistuste ja plastprofiilide käsitsemiseks ja kokkupanekuks.
Pakendamine ja logistika:Kiire märgistamine, karpide sulgemine ja piklike pakendite sorteerimine.

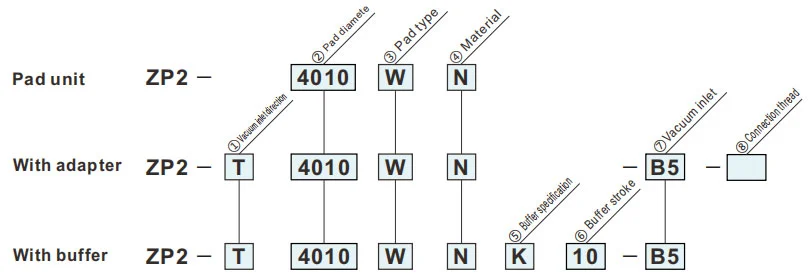

Kuidas tellida
- Toorikute jaoks, mille adsorptsioonipind on piiratud.
| ①Vakumi sisselaske suund | ⑦ Vaakumi sisselaskeava | ⑧ Ühenduskeermega | ||
| T | Vertikaalne |
|
B5 |
— |
|
B50406 |
— | ||
| R | Külgmised |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Padja suurus | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③ Padja tüüp | |
| W | Ovaalne |
| ⑦ Vaakumi sisselaskeava | |
| B5 | M5x0,8 (naine) |
| 04 | ø4 Ühe puutega paigaldamine |
| 06 | ø6 Ühe puutega paigaldamine |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑤Puhvri spetsifikatsioon | |
| K | Mittepöörlev |
| ⑥Puhvri käik | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧ Ühenduskeermega | |
| A5 | M5x0,8 (mees) |
| B5 | M5x0,8 (naine) |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
PP
Kuubiku tüüp
| Mudel | A | B | C | D | øE | Y | |||
|
② Pad Suurus |
③ Pad tüüp |
④ Pad Materjal |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Mudeli viide: ZP2-4030WS
Adapteri paigalduse mõõtmed
Kohaldatav padi: 3507W/4010W/5010W/6010W
Kohaldatav padi: 4020W/5020W/6020W/8020W
Kohaldatav padi: 4030W/5030W/6030W/8030W
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
Paigaldusjuhend
PDF allalaadimine
Hoiatus + Ettevaatust (lugege enne kasutamist)
PDF allalaadimine
