Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Märgivabad vaakum-iminappid ZP2

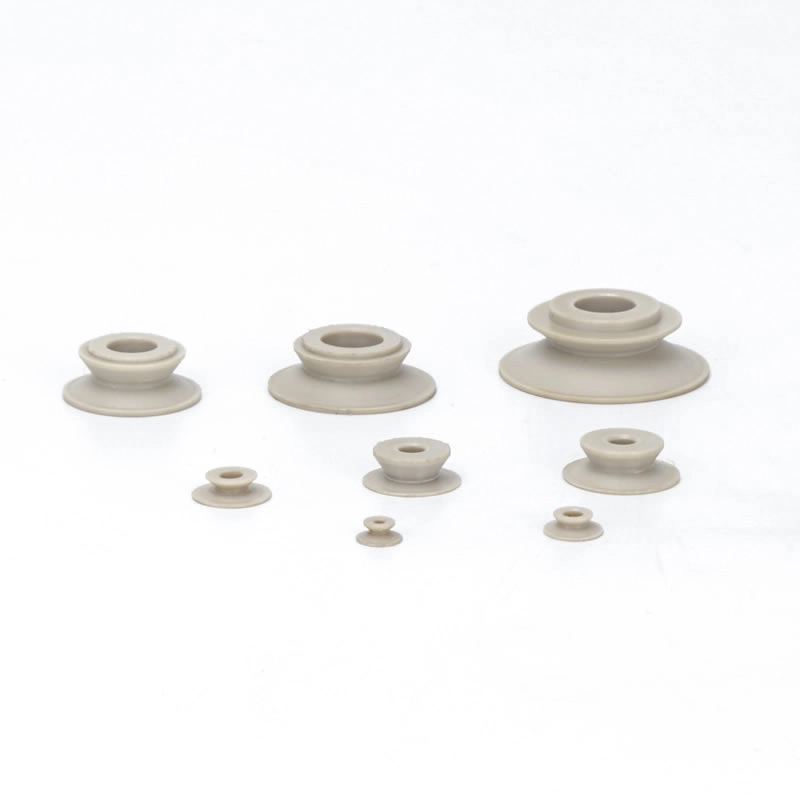

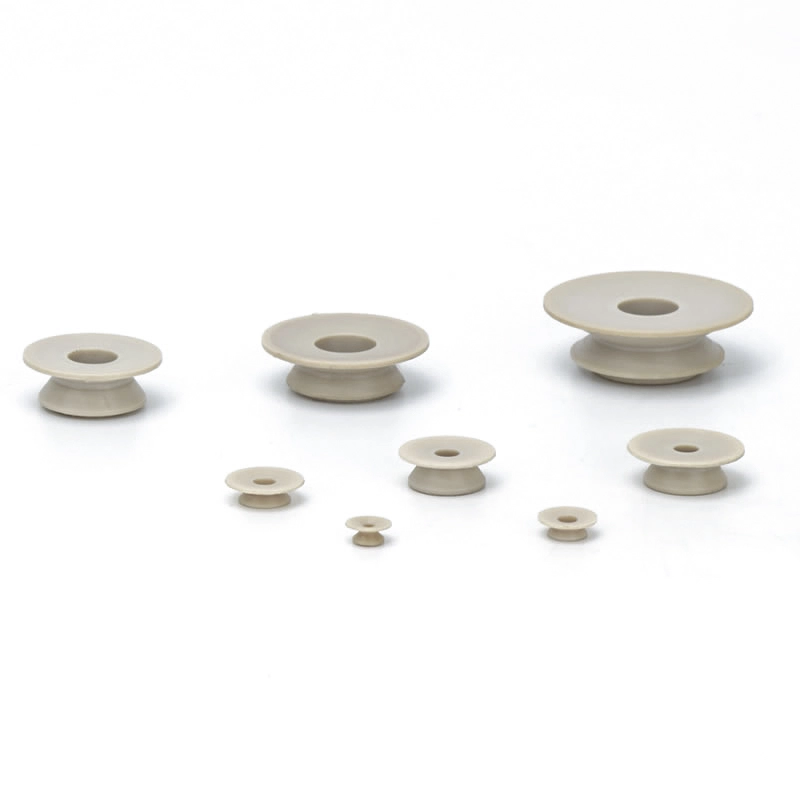

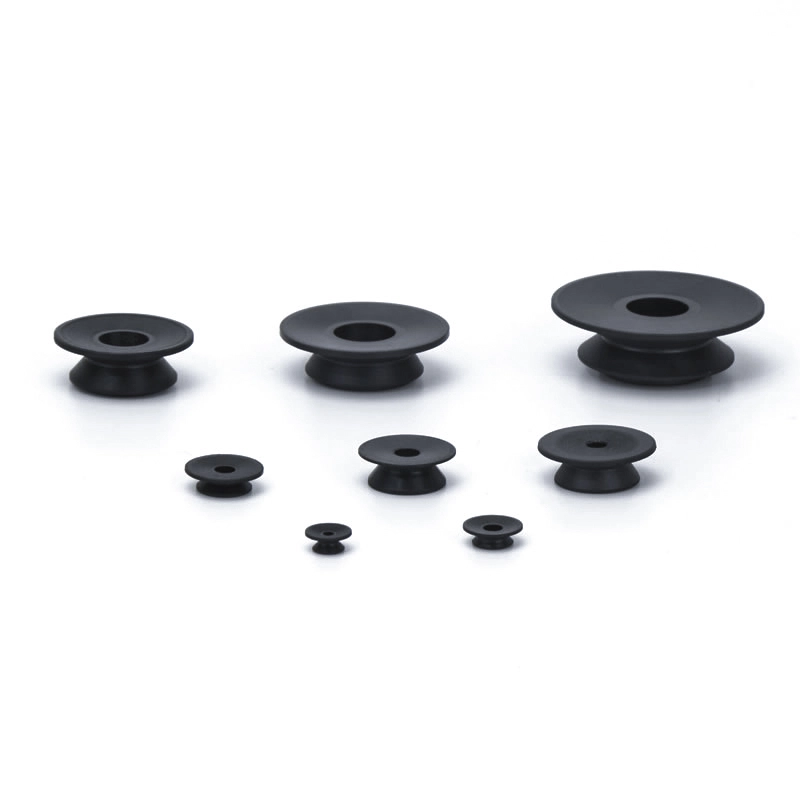

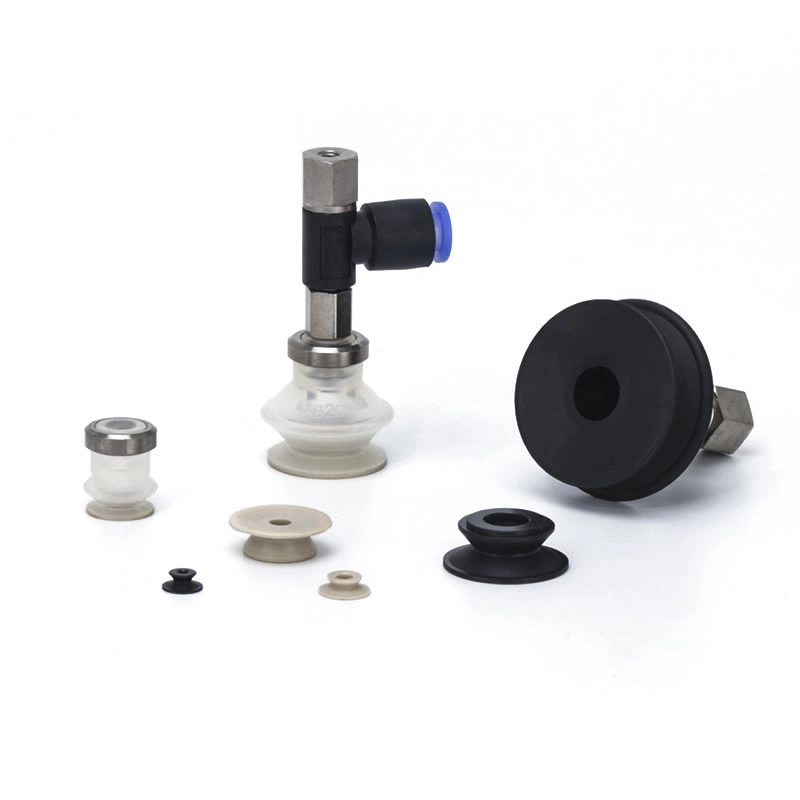

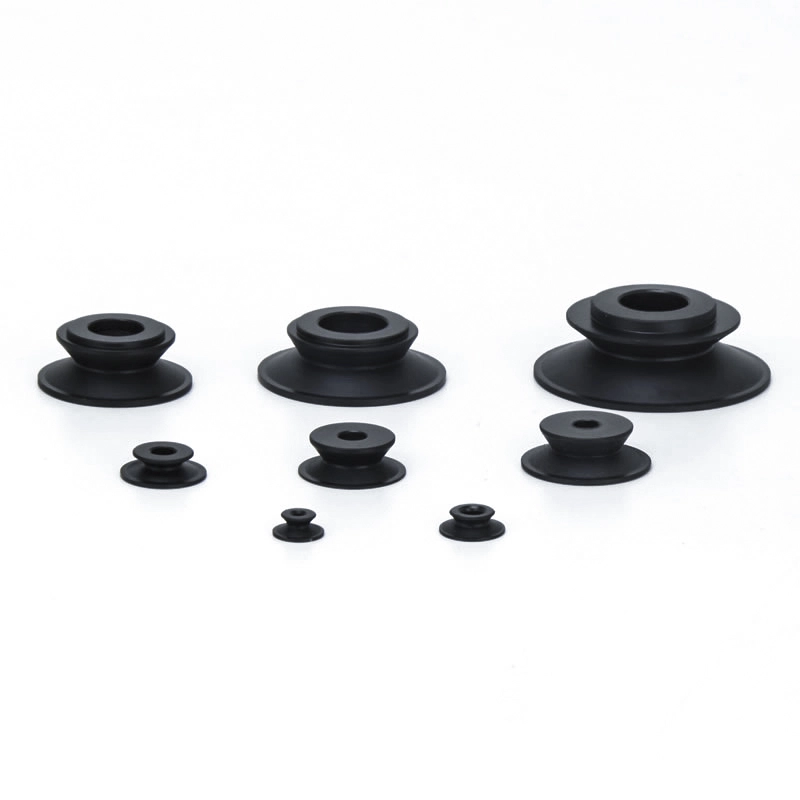

Hiina juhtiva tootjana pakub meie tehas kohandatud märgivabasid vaakumimureid ZP2 koos PEEK-i kinnitustega. Commaeleci otsene tarnija lahendus (Ø6–32 mm) hoiab ära kriimustuste tekkimise päikesepaneelidel, plaatidel ja OLED-idel. Madala tolmusisaldusega puhvervarrastega sobib see ideaalselt meditsiini- ja elektroonikaseadmete jaoks.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Märgivabad vaakum-iminappid ZP2
ZP2-seeria raskeveokite padjandiüksus
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Professionaalse Hiina märgivaba vaakum-iminappide ZP2 tootja ja tarnijana pakume klientidele igakülgseid projektijuhtimisteenuseid.
ZP seeria lõõtsatüüpi vaakumtops koos PEEK kinnitusega on mõeldud: 1) fotogalvaanilise elektrijaama paigaldamiseks (vaakumtopside kasutamine päikesepaneelide transportimiseks ja klaasipinna kriimustuste vältimiseks); 2) Pooljuhtvahvlite (räni) käsitsemine, optilise läätse (klaasi/vaigu) koost, elektroonilise kuvari (OLED/LCD-paneel) ülekandmine ja täppismeditsiiniseadme komponentide (nt kirurgiliste instrumentide tarvikud) käsitsemine.
Märgivabad vaakum-iminappid ZP2, läbimõõduga 6 mm kuni 32 mm, on kompaktsed ja spetsiaalselt loodud elektroonikatööstuse jaoks. Sisseehitatud teleskooppuhvervarras tekitab minimaalselt tolmu, muutes selle eriti sobivaks täppis-elektroonika-, meditsiini- ja farmaatsiatööstuses. Oma tehas, kus on suur hulk laos olevaid tooteid, kvaliteetne kumm, silikoon ja spetsiaalsed materjalid, nagu antistaatilised.
ZP2 märgivaba seeria põhiomadused
Vähendatud märgistus
Märgivabad vaakum-iminappid ZP2 kasutavad spetsiaalseid jälgi mittejätvaid materjale ja sileda huulekujundust, et minimeerida pinnajääke ja süvendeid.
Sobib tundlikele töödeldavatele detailidele, nagu klaas, kaetud metall ja elektroonilised komponendid
Stabiilne imemine, kaitstes samal ajal toote välimust ja vähendades defektide esinemist tootmises
Materjali tüübid
Silikoon (mittejälgitav klass):puhas, vastupidav kõrgele temperatuurile, ideaalne täppistööstustele
Polüuretaan (PU):kulumiskindel, vähese jäägisisaldusega korduvaks kasutamiseks
Muud kohandatud mittejälgivad ühendid, mis on saadaval ettevõttest Commaelec vastavalt rakenduse vajadustele
Commaelec tagab ühtlase materjalikvaliteedi kontrollitud hankimise ja ettevõttesisese tootmise kaudu
Padjaprofiilid
Lame tüüp:siledate, tasaste pindade jaoks maksimaalse kontaktpinnaga
Lame ribidega:parandab tihendamist, vähendades samas märgistamise ohtu
Lõõtsa tüüp:kohandub veidi ebatasastel pindadel ja annab pehmenduse
Mitu profiilivalikut võimaldavad paindlikku sobitamist tegelike töötingimustega
KKK
Kuidas märgivaba tehnoloogia töötab?
Märgivabad vaakum-iminappid ZP2 kasutavad spetsiaalselt valmistatud mittejälgivaid elastomeere ja optimeeritud huulegeomeetriat.
Sile kontaktpind vähendab hõõrdumist ja survepunkte
Ühtlane vaakumjaotus väldib lokaalseid pingejälgi
Puhtad materjalid takistavad õlijääkide või värvi ülekandumist
See tagab tugeva imemise, kaitstes samal ajal tundlikke pindu.
Millised on erinevat tüüpi ZP2 märgivabad padjad?
Lame tüüp: sobib kõige paremini siledatele, jäikadele pindadele maksimaalse kontaktpinnaga
Lame ribidega: parandab tihendamist, minimeerides samas märgistuse
Lõõtsa tüüp: kohandub väikeste kõrguste erinevuste ja ebatasaste pindadega
Commaelec pakub mitmeid struktuure, mis vastavad tegelikele tootmistingimustele.
Millised on ZP2 patjade suuruse valikud?
Standardsed läbimõõdud on järgmised: φ40, φ50, φ63, φ80, φ100, φ125
Väikesed mõõtmed: täppisosad ja kerged koormused
Suured suurused: parem haardumine suuremate paneelide jaoks
Commaelec toetab hulgivarusid ja kohandatud suurusi konkreetsete rakenduste jaoks.
Kuidas ennetate enneaegset kulumist?
Valige õige materjal, lähtudes temperatuurist ja keskkonnast
Vältige liigset vaakumrõhku või nihket
Kokkupuute ajal löökide vähendamiseks kasutage puhverdavaid kinnitusi
Regulaarne kontroll ja kulunud huulte õigeaegne asendamine
Commaeleci kõrgekvaliteetsed materjalid (nt PU, silikoon) aitavad pikendada kasutusiga kiirel kasutamisel.
Millised materjalid on saadaval?
Märgivabad vaakum-iminappid ZP2 on saadaval järgmistes mudelites:
Jälgi mittejätev silikoon: puhas, kuumakindel, ideaalne elektroonika jaoks
Polüuretaan (PU): vastupidav ja kulumiskindel
Kohandatud ühendid: antistaatilised või rakendusespetsiifilised materjalid
Commaelec tagab stabiilse materjalivarustuse ja ühtlase jõudluse kontrollitud tootmise kaudu.
Kuidas tellida
- Toorikule ei jää adsorptsioonimärke (kummist koostisosi).
Väldib tooriku ja kummi vahelist otsekontakti, paigaldades lõõtsapadja külge PEEK-kinnituse, et vältida kummikomponentide ülekandumist. - Ideaalne ZP seeria lõõtsapadjale (ø6 kuni ø32)
| ② Padja läbimõõt (mm) | |
| Sümbol | Kohaldatav pad |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③ Kinnitusmaterjal | |
| P | PEEK |
| GP | Juhtiv PEEK |
- Padjaga tellides märkige padja osa numbri alla “*”, nagu allpool näidatud. Pange tähele, et padjandit ei tarnita koos kokkupandud tarvikuga.
- Kui kinnitus on valmistatud juhtivast PEEK-ist, kasutage padja jaoks juhtivat materjali.
- Puhastage toode enne lisaseadme kasutamist.
- Seda toodet ei puhastata pärast töötlemist. Kui toodet kasutatakse sellises seisukorras, nagu see on tarnitud, võib töödeldavatele detailidele jääda jääkmaterjale. Enne kasutamist puhastada.
- Kui kokkupuude kõva materjaliga on probleem, ärge seda toodet kasutage.
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
Paigaldusjuhend
PDF allalaadimine
Hoiatus + Ettevaatust (lugege enne kasutamist)
PDF allalaadimine
