Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
High Rigidity Vacuum Suction Cups ZP2
Hiina juhtiva tootjana pakub meie tehas raskete tööülesannete jaoks kohandatud suure jäikusega vaakumimureid ZP2 (Ø150–250 mm). See tarnija otsene tööriist, millel on kaldpindade jaoks mõeldud pöördekujundus ja NBR/silikoon/antistaatilised valikud, tagab stabiilse adsorptsiooni ja löökide leevendamise.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Kõrge jäikusega vaakum-iminappid ZP2
ZP2-seeria raskeveokite padjandiüksus
ZP2-T seeria vastupidavad adapteriga tolmuimejapadjad
ZP2-T seeria vastupidav puhvervaakumpatjadega
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

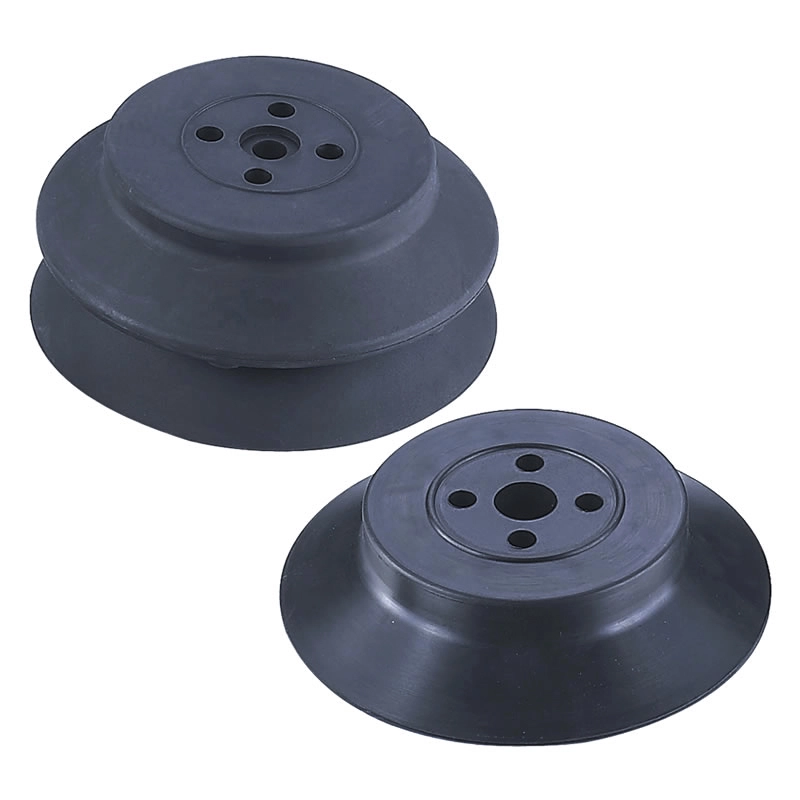

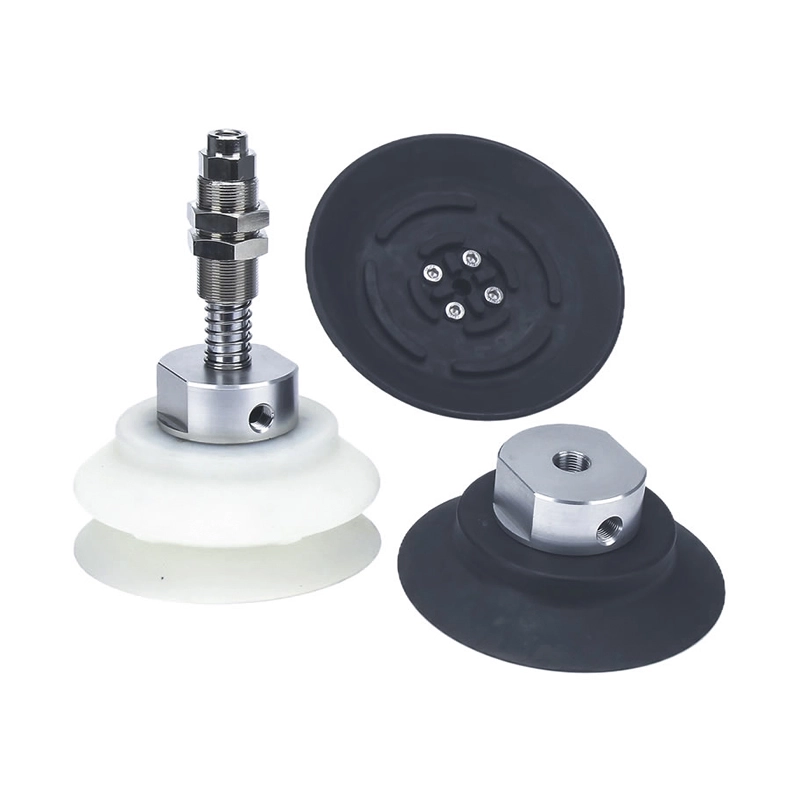

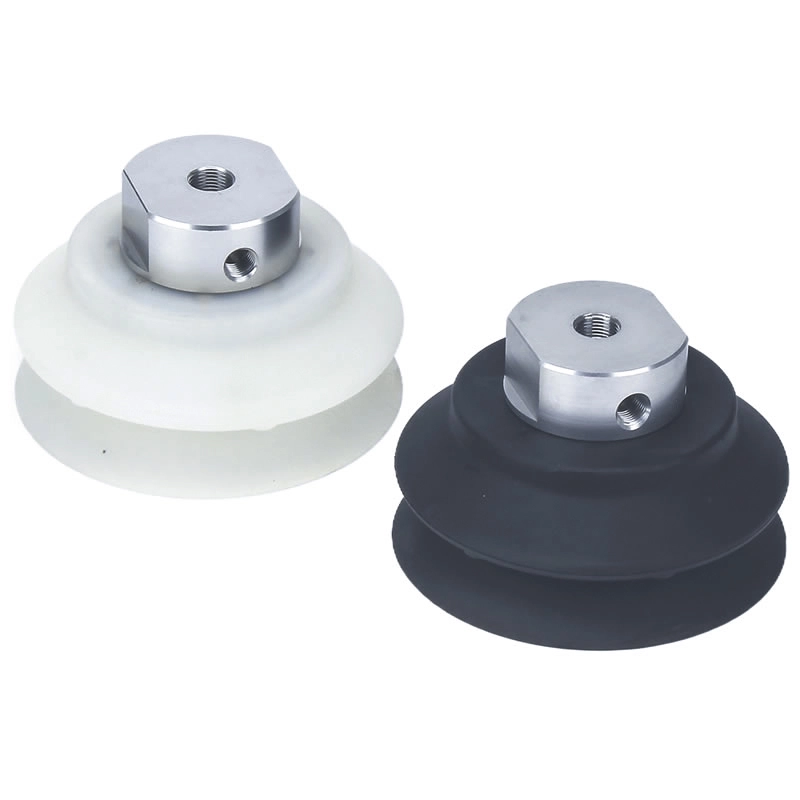

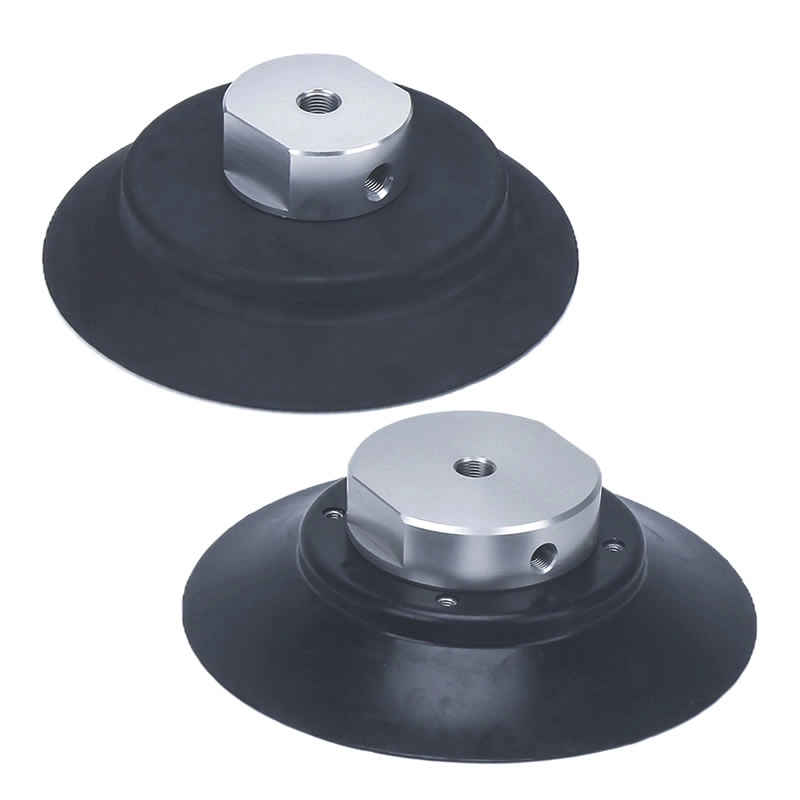

Ostke kohandatud suure jäikusega vaakumimureid ZP2 ettevõttelt Zhejiang Comma Electric Co., Ltd., mis on üks Hiina tootjaid ja tarnijaid. ZPT Heavy Duty Vaakum Cup on spetsiaalne tööriist raskete toorikute käsitsemiseks. Saadaval mitme läbimõõduga (φ150, φ200, φ250), sellel on erinevad materjalid, sealhulgas NBR, silikoonkummi, polüuretaankummi, fluorokummi ja EPR. Igal materjalil on erinevad omadused, nagu kõvadus, töötemperatuuri vahemik ja keemiline vastupidavus, mis võimaldab kohandatud valikut konkreetse töökeskkonna ja tooriku nõuete alusel. Saadaval nii polsterdatud kui ka polsterdamata versioonina, pehmendatud disain leevendab tõhusalt löögijõude tooriku kokkupuutel, muutes selle ideaalseks habrastele pindadele. Vaakumi väljalaskeava on vertikaalselt orienteeritud, paigaldusvõimalused on saadaval välis- või sisekeerme kaudu.
KKK
Mis suurused on saadaval?
Commaeleci suure jäikusega vaakum-iminappid ZP2 on saadaval standardse läbimõõduga: φ40, φ50, φ63, φ80, φ100 ja φ125.
Väiksemad suurused: sobivad kergematele või täpsetele osadele
Larger sizes: provide stronger suction for heavy-duty handling
Commaeleci tehas hoiab regulaarselt laoseisu ja toetab ka kohandatud suurusi konkreetsete projektide jaoks.
Millal tuleks need välja vahetada?
Asendamine on soovitatav, kui:
Huulel on näha kulumist, pragusid või deformatsioone
Imemisjõud muutub ebastabiilseks või väheneb
Töö ajal tekib sage õhuleke
Kõrge tsükliga automatiseerimisel on regulaarne kontroll oluline. Commaelec kasutab kasutusea pikendamiseks kvaliteetseid materjale (NBR, silikoon, PU jne), kuid õigeaegne väljavahetamine tagab ohutuse ja efektiivsuse.
Kas nad töötavad puhvritega?

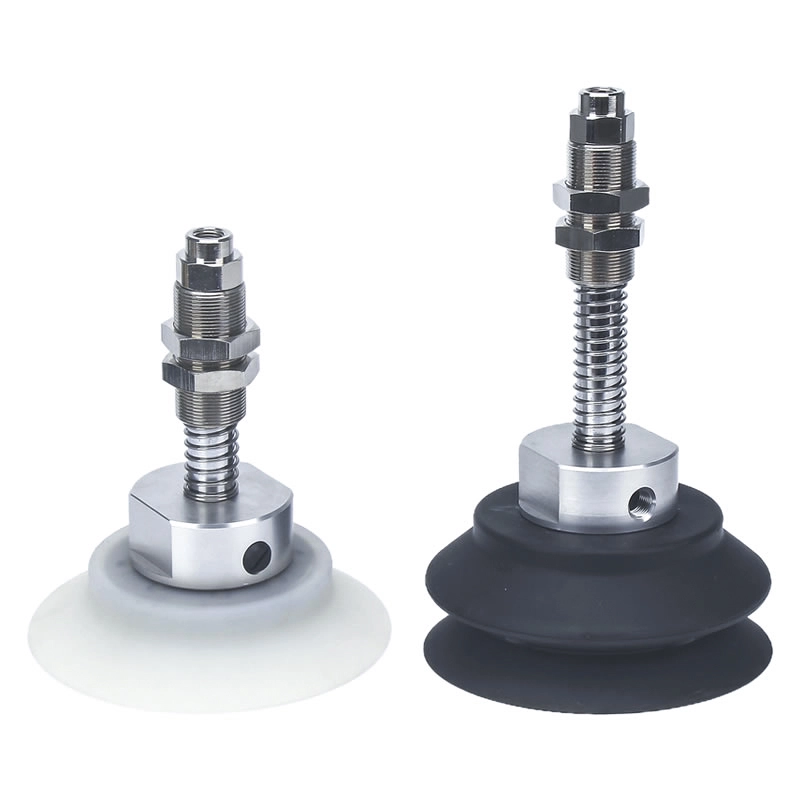

Jah. Kõrge jäikusega vaakum-iminappid ZP2 saab varustada puhverdavate (polsterdatud) alustega.
Vähendab kokkupuudet töödeldava detailiga
Kaitseb hapraid pindu nagu klaas või kaetud materjalid
Parandab positsioneerimise täpsust automatiseeritud süsteemides
Commaelec pakub paindlikuks integreerimiseks ühilduvaid puhverklambreid ja adaptereid.
Millised on tüüpilised rakendused?
Neid iminappe kasutatakse laialdaselt:
Robotrelvad ja automatiseeritud tootmisliinid
Metalllehtede, klaaspaneelide ja raskete komponentide käitlemine
Ebatasased või kergelt kaldus pinnad, kus on vaja stabiilset haaret
Liitiumaku- ja elektroonikatööstus (koos roostevabast terasest tarvikutega)

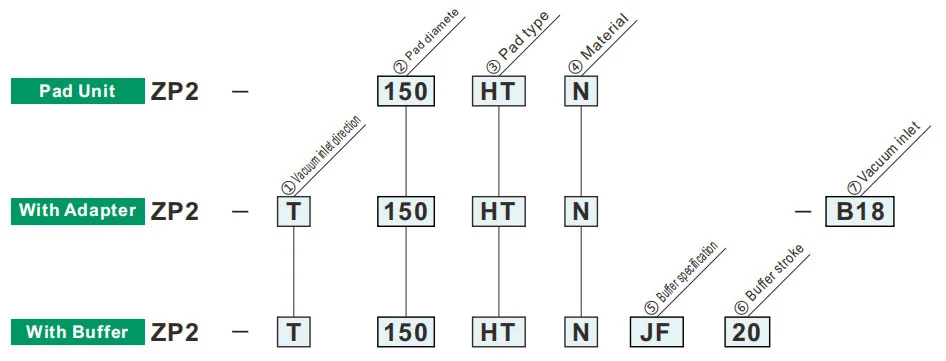

Kuidas tellida
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ②Padja läbimõõt ③ Padja tüüp (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Õhuke lame soonikuga | ● | ● | ● | |
| HB | Lõõtsa tüüp | ● | - | - | |
| ⑦ Vaakumi sisselaskeava | B16 | M16 x 1,5 | ● | ● | - |
| B18 | M18 x 1,5 | ● | ● | ● | |
| ⑤Puhvri spetsifikatsioon | |
| JF | Pöörlev (terasest, puksiga) |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| ⑥Puhvri käik | |
| 20 | 20 mm |
| 50 | 50 mm |
| Puhvri käik (mm) | Vedru reaktiivjõud[N] | |
| 0 löögiga | Täiskäigul | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

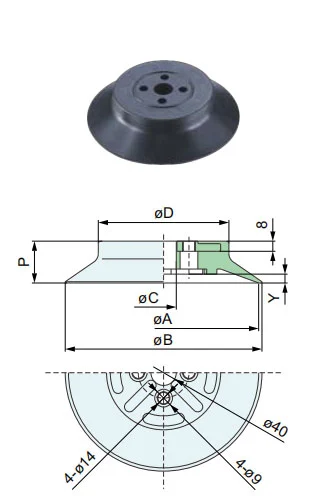

Mõõdud (mm)
HT
Õhuke lame soonikuga
150 200
| øA | øB | øC | øD | P | Y | ||||
| Mudel | ②Padja diam. | ③ Padja tüüp | ④Padja materjal | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Mudeli viide: ZP2-150HTN

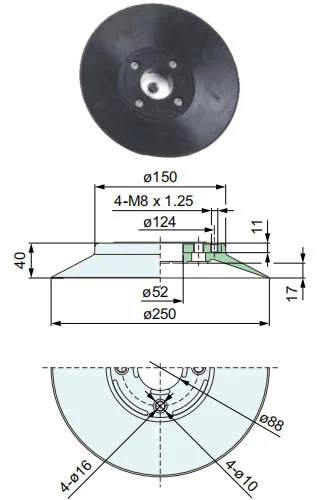

HT
Õhuke lame soonikuga
250
| Mudel | ②Padja diam. | ③ Padja tüüp | ④Padja materjal |
| ZP2 | 250 | HT | NS |
Mudeli viide: ZP2-250HTS
HT
Õhuke lame soonikuga
150 200
| Mudel | ②Padja diam. | ③ Padja tüüp | ④Padja materjal |
| ZP2 | 150 | HB | NS |
Mudeli viide: ZP2-150HBS
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
