Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).
Kuubiku vaakum-iminappid ZP2
Commaelec on juhtiv tehas, mis pakub kvaliteetseid Cube vaakum-iminappe ZP2. Paindlik paigaldus, erinevad suurused, iminapp võib olla varustatud adapteri või puhverklambriga, vaakumi sisselaskeava suund on paindlik, sealhulgas vertikaalne ja külgsuunas. Samuti on liitiumpatareide tööstusele sobivad roostevabast terasest tarvikud.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Kuubiku vaakum-iminappid ZP2
ZP2 seeria kuubiku vaakumpadi
ZP2-T seeria Adapter Cube vaakumpadjaga
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss

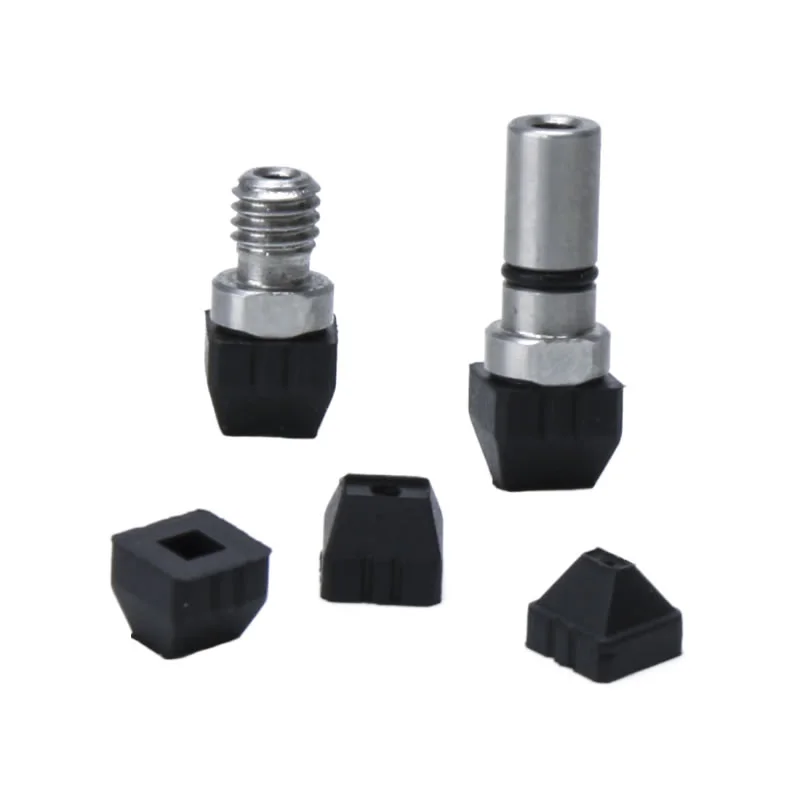

Cube vaakum-iminappid ZP2 on ülikompaktsed ruudukujulised vaakumtopsid, mis on loodud mikro- ja ruudu-/ristkülikukujuliste detailide jaoks. Ülikompaktsete mõõtmetega ja täpse haardega sobivad need ideaalselt täppisautomaatsete tootmisliinide õrnade komponentide käsitsemiseks. Mikroelektroonika ja täppisriistvara põhikomponendina on need tassid äärmiselt kerged, vähendades tõhusalt roboti lõpptöötlejate koormust. Need sobivad eriti hästi väikeste toorikute kiireks ja kõrgsageduslikuks käsitsemiseks.
Tüüpilised rakendusstsenaariumid:
1. Elektrooniline tootmine, sealhulgas kiibi kokkupanek, mikrotakistid/kondensaatorid ja PCB-mikrojoodiste komponentide käsitsemine.
2. Täppisriistvara:ülikompaktsete komponentide, sealhulgas mikrokruvide, kandiliste metallvedruplaatide ja minilaagrite automaatne laadimine ja käsitsemine.
3. Optilised seadmed:Mikroläätsede ja ruudukujuliste optiliste klaaside tolmuvaba haaramine ja paigutamine, silikoonmaterjal võib vältida jälgede jätmist.
Kuubiku vaakum-iminappide ZP2 põhiaspektid
Padja sordid
Lame tüüp:Ideaalne siledate, jäikade ja stabiilse imemisega pindadele
Lame ribidega:Tagab täiendava tihenduse kergelt tekstureeritud pindadele
Lõõtsa tüüp:Kohandub ebatasastel pindadel ja vähendab kokkupuutumise ajal lööke
Mitmed padjatüübid võimaldavad paindlikku valikut erinevate tööstusautomaatika vajaduste jaoks
Materjalid
NBR:Kulusäästlik, kulumiskindel üldiseks käsitsemiseks
Silikoon:Vastupidav kõrgele temperatuurile ja õrn õrnadele pindadele
Polüuretaan (PU):Vastupidav suure tsükliga operatsioonide jaoks
FKM / EPR:Kemikaalkindel spetsiaalsetes keskkondades
Commaelecilt on saadaval kohandatud materjalivalikud, mis vastavad konkreetsetele tooriku nõuetele
KKK
Mis vahe on ZP-l ja ZP2-l?
ZP-seeria: lihtsama struktuuriga standardsed iminapad üldisteks rakendusteks
ZP2 seeria: kõrge jäikuse kuulliigendi disain võimaldab paremini kohanduda ebatasastel või kaldpindadel
ZP2 tagab ZP-ga võrreldes tugevama stabiilsuse, raskema koorma käsitsemise ja rohkem materjalivalikuid
Millised on levinumad ZP2 patjade tüübid?
Lame, ribidega ja lõõtsatüüp
Iga tüüp on optimeeritud pinna seisundi, tooriku suuruse ja käsitsemisnõuete jaoks
Commaelec pakub täpse pealekandmise tagamiseks mitut suurust ja konfiguratsiooni
Kas ZP2 tassidel on adapterid?
Jah, Cube vaakumimureid ZP2 saab kasutada koos adapterite või puhverklambritega
Toetab nii vertikaalseid kui ka külgmisi vaakumi sisendühendusi
Hõlbustab paindlikku integreerimist automatiseeritud süsteemidesse ja robotkätesse

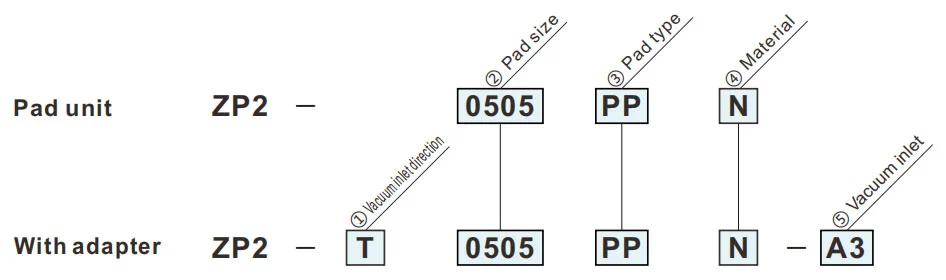

Kuidas tellida

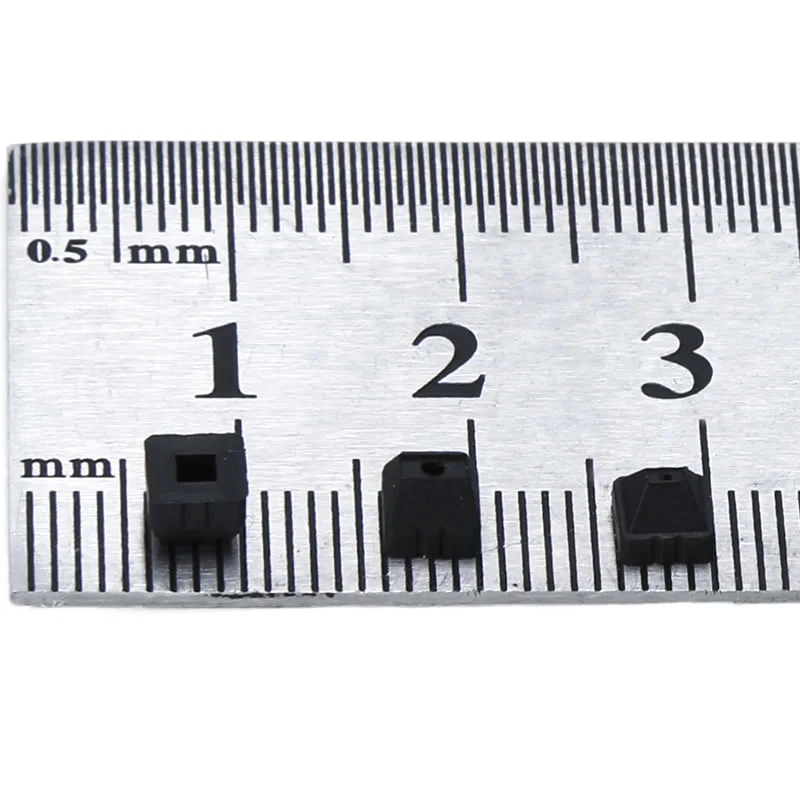

- Üliväikesed ruudukujulised imipadjad.
- 5 tüüpi 0,5 x 0,5 kuni 2 x 2,8
- Väikeste töödeldavate detailide jaoks, nagu pooljuhtkiibid.
| ①Vakumi sisselaske suund | |
| T | Vertikaalne |
| ②Padja suurus | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④ Materjal | |
| N | NBR |
| S | Silikoonkumm |
| U | Uretaan kummist |
| F | FKM |
| GN | Juhtiv NBR |
| GS | Juhtiv silikoonkumm |
Roheline sümbol on kohandatud mudelid.
| ⑤Vakuumi sisselaskeava | |
| 03 | ø3 sirge |
| A3 | M3x0,5 (mees) |
| ③ Padja tüüp | |
| PP | Kuubiku tüüp |
Mõõdud (mm)
Roheline sümbol on kohandatud mudelid.
PP
Kuubiku tüüp
Adapteri paigalduse mõõtmed
| Mudel | A | B | C | D | øE | |||
|
② Pad Suurus |
③ Pad tüüp |
④ Pad Materjal |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Mudeli viide: ZP2-0505PPN
ZP2-T
Vertikaalne
03
| Mudel | Adapter | |||||
|
① Vaakum sisselaskeava suunas |
② Pad Suurus |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

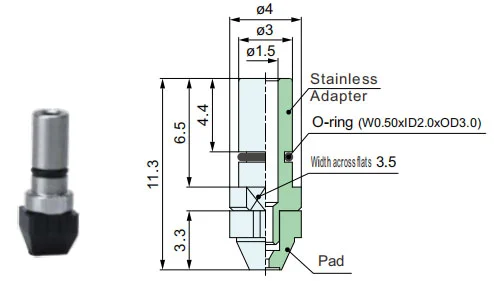

ZP2-T
Vertikaalne
A3
| Mudel | Adapter | |||||
|
① Vaakum sisselaskeava suunas |
② Pad Suurus |
③ Pad tüüp |
④ Pad Materjal |
⑤ Vaakum sisselaskeava |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Padja materjal ja omadused
⚪: Vähe või puudub mõju △: saab kasutada sõltuvalt tingimustest X: ei sobi
|
Materjal
Omadused
|
Sümbol | Duromeeter HS (±5°) |
Värv kohta kummist |
Töötavad temperatuuri vahemik (°C) |
Õli vastupanu bensiin |
Õli vastupanu bensool |
Alus vastupanu |
Hape vastupanu |
Ilmastikukindlus | Osoon vastupanu |
Hõõrdumine vastupanu |
Veekindel | Lahusti vastupanu (benseen, tolueen) |
Rakendus |
| NBR | N | 50 | Must | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Üldtööde üleandmine, Lainepapp, Spoonplaat, Raudplaat jt |
| Silikoonkumm | S | 45-50 | Valge | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht, Survevalult eemaldamine, Õhuke töö, Köögikombain |
| Uretaan kummist | U | 50-60 | Pruun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Lainepapp, raudplaat, spoonplaat |
| FKM | F | 60 | Must | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Keemiatöö |
| Juhtiv NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pooljuhtide üldine töö (staatilise elektri takistus) | |
| Juhtiv silikoonkumm | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Pooljuht (staatiline elekter) |
Ülaltoodud tabel hõlmab ainult käsitletavate kummimaterjalide üldisi omadusi. Sinine sümbol on kohandatud mudelid.
Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades
I. Põhilised tugevused
II. Rakenduste kaevandamine tööstusharude kaupa
A. Meditsiin ja meditsiinitööstus
A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine
A.2 Peamised stsenaariumid:
1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)
2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)
3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)
B. Elektroonika- ja pooljuhtidetööstus
B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus
B.2 Peamised stsenaariumid:
1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)
2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)
3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)
C. Autode ja autoosade tööstus
C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane
C.2 Peamised stsenaariumid:
4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)
5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)
6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)
D. Toiduaine- ja pakenditööstus
D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel
D.2 Põhistsenaariumid:
1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)
2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)
E. Logistika- ja laotööstus
E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane
E.2 Põhistsenaariumid:
1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)
2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)
F. Uus energeetika ja eritööstused
F.1 Uus energia (liitiumaku/pv):
1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)
F.2 Trükkimine ja paber
1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)
III. Tuumkohanemise loogika kokkuvõte
| Töödeldava detaili omadused | Pipeti kohandamise programm | Vastavad tööstuse stsenaariumid |
| Õhuke / habras / täppis | Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik | Elektroonilised pooljuhid, farmaatsiatooted |
| Rasked esemed / suur suurus | Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv | Autod, logistikapaneelid |
| Tervis/reostuse vältimine | Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur | Meditsiin, toit |
| Pehmed / ebakorrapärased pinnad | Svammi materjal, deformeeritav iminapp | Autode salongid, toit |
| Antistaatilised nõuded | Antistaatiline silikoon, ioontuule abil | elektrooniline pooljuht |
