How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Hiina kvaliteetsed kuulliigendiga vaakum-iminappid ZP2-J

I. Põhilised tugevused

Vaakumimemine on tööstusautomaatikas "paindliku haaramise" põhilahendus, millel on neli peamist eelist: mittekahjustav haaramine, kohanemisvõime mitmest materjalist/ebakorrapäraste toorikutega, puhas ja keskkonnakaitse ning paindlik töö. Seda saab kohandada toorikute erinevatele tööstuslikele omadustele (õhuke/paks, täppis/jäme, sanitaar/standard).

II. Rakenduste kaevandamine tööstusharude kaupa

A. Meditsiin ja meditsiinitööstus

A.1: Põhinõuded:Puhas ja saastevaba (FDA/GMP-ga ühilduv), õrn ja mitte kahjustav ning ristsaastumise vältimine

A.2 Peamised stsenaariumid:

1. Farmaatsiapakend: ravimipudel / farmaatsiaplaat / infusioonikoti koguja (toidukvaliteediga silikoonist iminapp, osakesi ei eraldu)

2. Meditsiiniseadmete komplekt: kirurgilised instrumendid/meditsiinilised kateetrid/proteeside käsitsemise tükid (reguleeritav alarõhk, deformatsioonikaitse)

3. Bioloogiline labor: Petri tass/tsentrifuugitoru/reaktiivikaardi ülekanne (kemikaalidele vastupidav, steriilne ühilduv)

B. Elektroonika- ja pooljuhtidetööstus

B.1 Põhinõuded:antistaatiline (10⁶-10¹¹Ω), täpne positsioneerimine (viga ≤0,01 mm), kriimustuskindlus

B.2 Peamised stsenaariumid:

1. Kiip/pooljuht: vahvlite käsitsemine, kiibi pakendamine (poorne keraamiline/antistaatiline silikoonist iminapp, ühtlane alarõhk, et vältida rebenemist)

2. PCB/komponendid: painduv PCB, mikrokomponendid (0402 takistid) pindpaigaldatud (õhukesed silikoon/geel/mikro iminapad kortsumise/rebenemise vältimiseks)

3. Ekraan: LCD/OLED-paneel, puutetundlik klaasist haarats (kõrge läbipaistev materjal, plekkide ja kriimustusteta)

C. Autode ja autoosade tööstus

C.1 Põhinõuded:suur imemine (üks imemisketas ≥500N), mitme spetsifikatsiooniga kohandamine (metall/plast/klaas), libisemisvastane

C.2 Peamised stsenaariumid:

4. Kere tootmine: terasplaadi/ukseraami käitlemise keevitamine (suure läbimõõduga kummist / mitme iminappaga massiiv, libisemisvastane tekstuur)

5. Klaas / interjöör: tuuleklaasi paigaldamine, nahast istmepinna ülekandmine (temperatuurikindlad silikoonist / käsnast iminapad, deformatsioonikaitse)

6. Osad: mootori silindri kere / käigukasti korpuse haarats (vaakum + mehaaniline lukk, kukkumisvastane)

D. Toiduaine- ja pakenditööstus

D.1 Põhinõuded:Toidukvaliteediga materjal (FDA sertifitseeritud), kergesti puhastatav, muljumiskindel

D.2 Põhistsenaariumid:

1. Toidu käitlemine: küpsetised / värske liha / puuviljade sorteerimine (madala imemisega käsn-iminapp, lõhnatu ja kergesti pestav)

2. Pakendi automatiseerimine: pakendikoti avamine, steriilne kartongi vormimine (staatiline eemaldamine / mitmepunktiline imemine, sobib õhukeseks / kõvaks pakendamiseks)

E. Logistika- ja laotööstus

E.1 Põhinõuded:tõhus kohandamine (mitu kaupade spetsifikatsiooni), stabiilne rõhk, kukkumisvastane

E.2 Põhistsenaariumid:

1. Karpide käitlemine: e-kaubanduse kartongi sorteerimine (reguleeritav imemismassiivi, vaakumrõhk)

2. Plaat/rull: puitplaadi/plastkile rulli ülekandmine (pikk riba/rõngakujuline iminapp, ühtlane adsorptsioon nihke vältimiseks)

F. Uus energeetika ja eritööstused

F.1 Uus energia (liitiumaku/pv):

1. Liitiumaku plaat (antistaatiline poorne iminapp, tolmuvastane), fotogalvaaniline klaas (suur imemisega silikoonist iminapp, kriimustusteta)

F.2 Trükkimine ja paber

1. Paberi/trükise püüdmine (imav pabermaterjal, väike alarõhk, et vältida rebenemist ja tindi saastumist)

III. Tuumkohanemise loogika kokkuvõte

Töödeldava detaili omadused	Pipeti kohandamise programm	Vastavad tööstuse stsenaariumid
Õhuke / habras / täppis	Silikoon/keraamiline materjal, mikro alarõhk, mikro imemisotsik	Elektroonilised pooljuhid, farmaatsiatooted
Rasked esemed / suur suurus	Kummist materjal, suure läbimõõduga iminapaga, mitme iminapaga massiiv	Autod, logistikapaneelid
Tervis/reostuse vältimine	Toidu-/meditsiiniline silikoon, kergesti puhastatav struktuur	Meditsiin, toit
Pehmed / ebakorrapärased pinnad	Svammi materjal, deformeeritav iminapp	Autode salongid, toit
Antistaatilised nõuded	Antistaatiline silikoon, ioontuule abil	elektrooniline pooljuht

①Vakumi sisselaske suund		⑦ Vaakumi sisselaskeava	⑧ Ühenduskeermega
TF	Vertikaalne	B5	A8
		B5	—
		B5 04 06	—
RF	Külgmised	04 06	B5
RF	Külgmised	04 06	A10

③ Padja tüüp ② Padja läbimõõt (mm)		B06	B08	B10
③ Padja tüüp ② Padja läbimõõt (mm)		ø6	ø8	ø10
MU	Lame tüüp	—	●	●
MB	Lõõtsad	●	●	—

④ Materjal
N	NBR
S	Silikoonkumm
U	Uretaan kummist
F	FKM
GN	Juhtiv NBR
GS	Juhtiv silikoonkumm

⑦ Vaakumi sisselaskeava
B5	M5x0,8 (emane)
04	ø4 Ühe puutega paigaldus
06	ø6 Ühe puutega paigaldus

⑧ Ühenduskeermega
A8	M8x1 (mees)
B5	M5x0,8 (emane)
A10	M10x1 (mees)

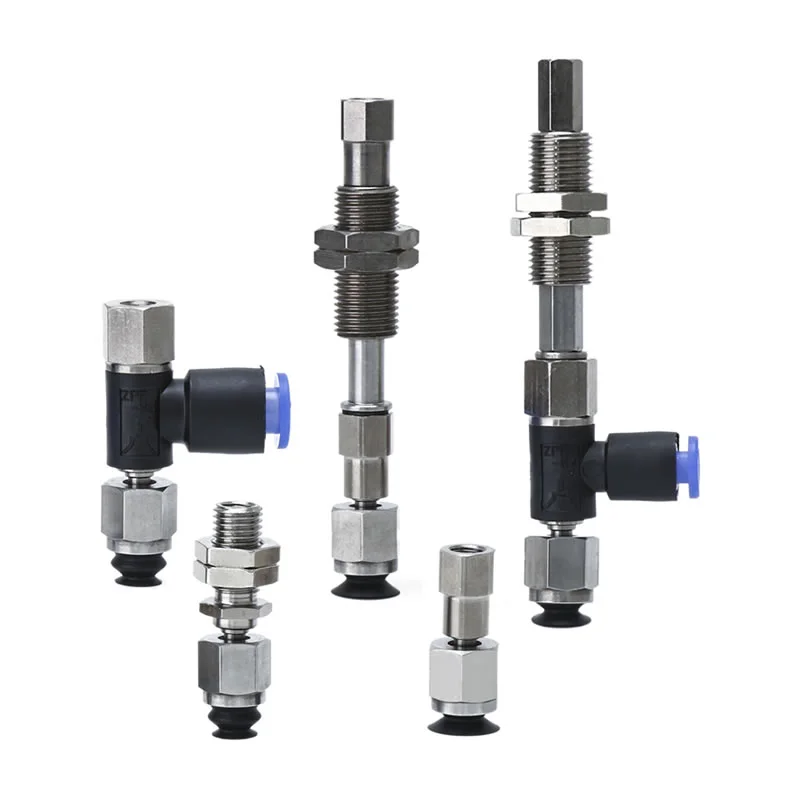

Kuulliigendiga vaakum-iminappid ZP2-J

Kuulliigendiga vaakum-iminappid ZP2-J

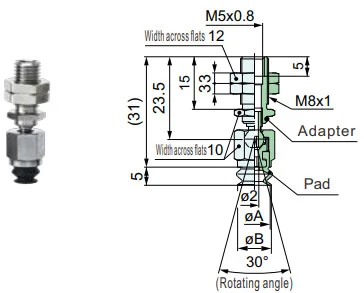

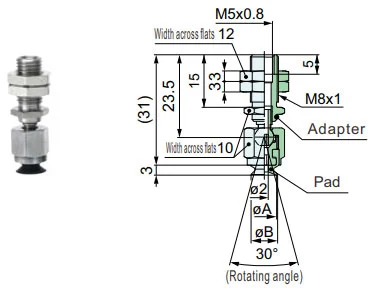

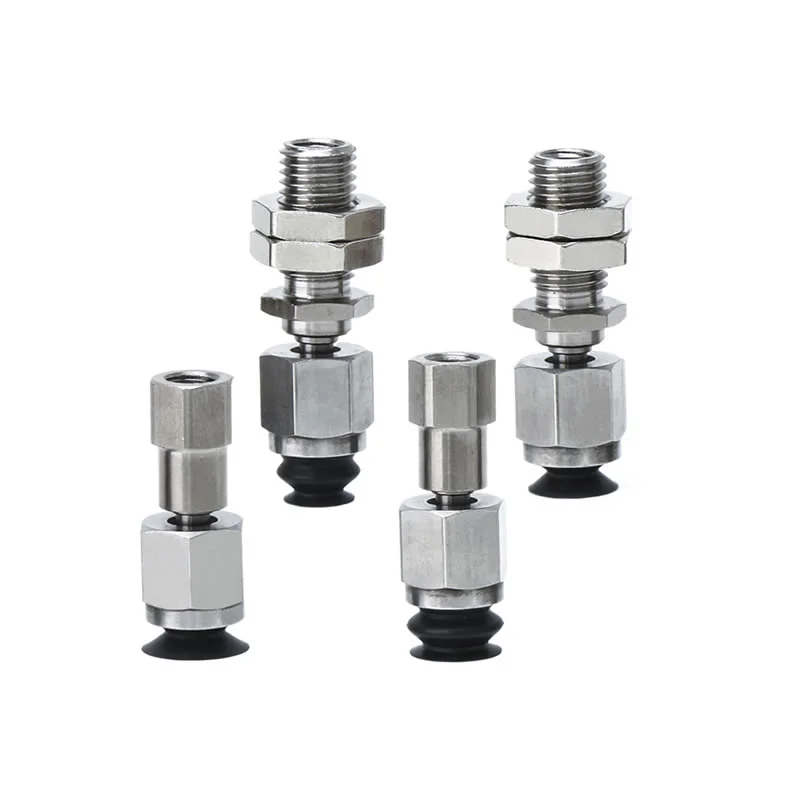

ZP2-TF seeria kuulliigendi tüüp koos adapteri vaakumpatjadega

ZP2-TF Series Ball Joint Type With Buffer Vacuum Pads

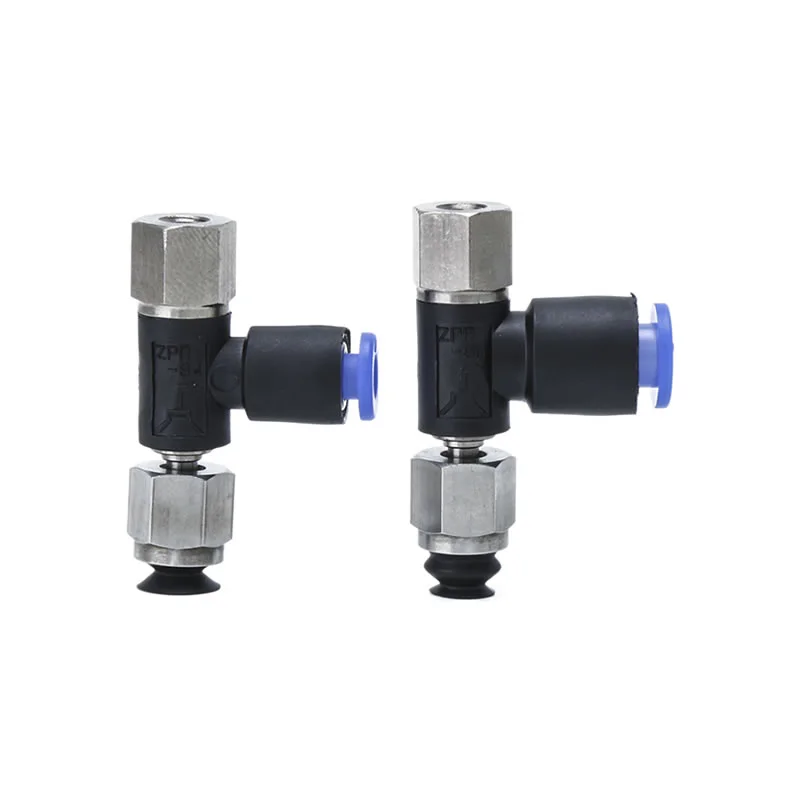

ZP2-RF seeria kuulliigendi tüüp koos adapteri vaakumpatjadega

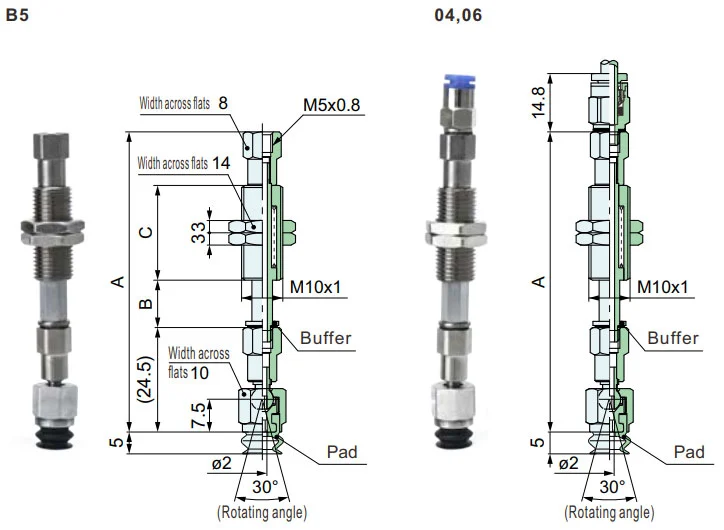

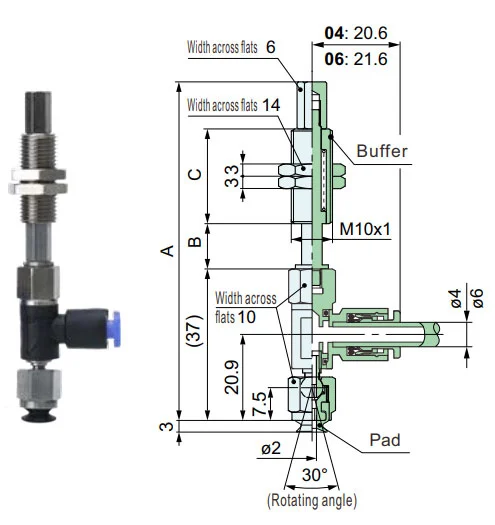

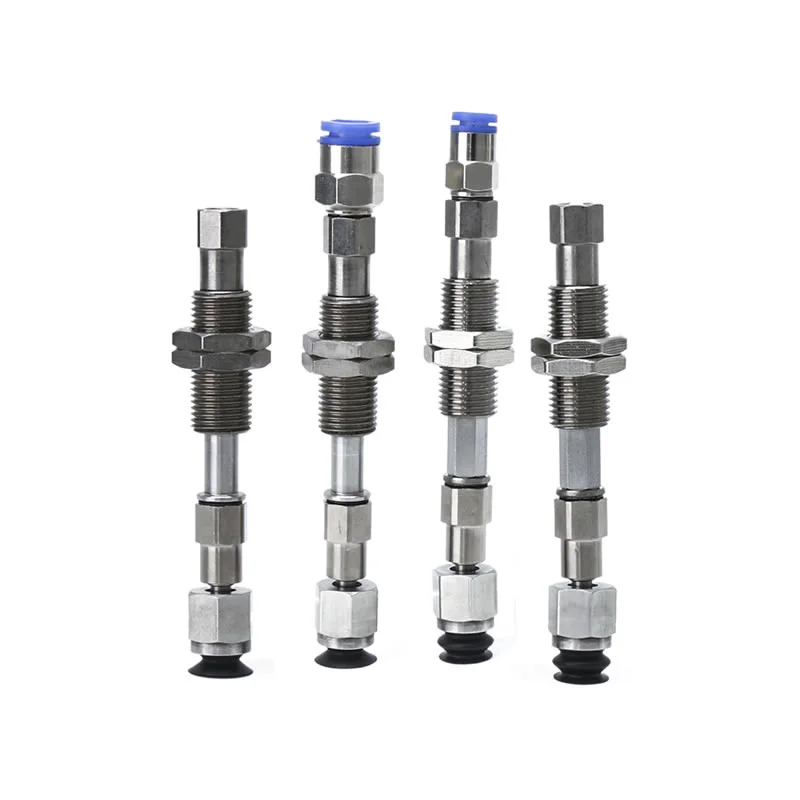

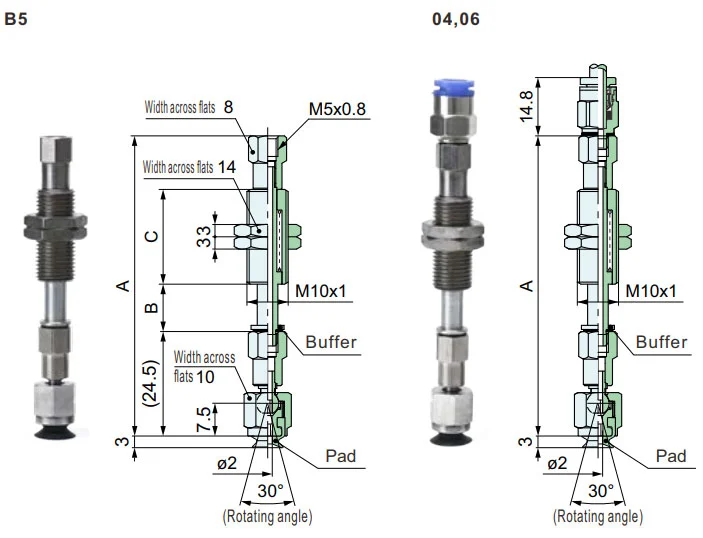

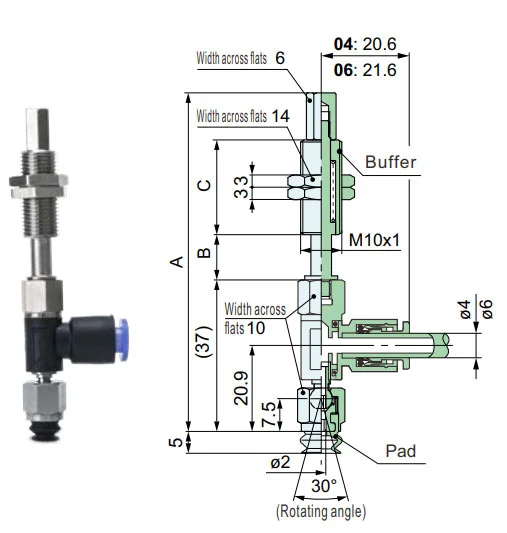

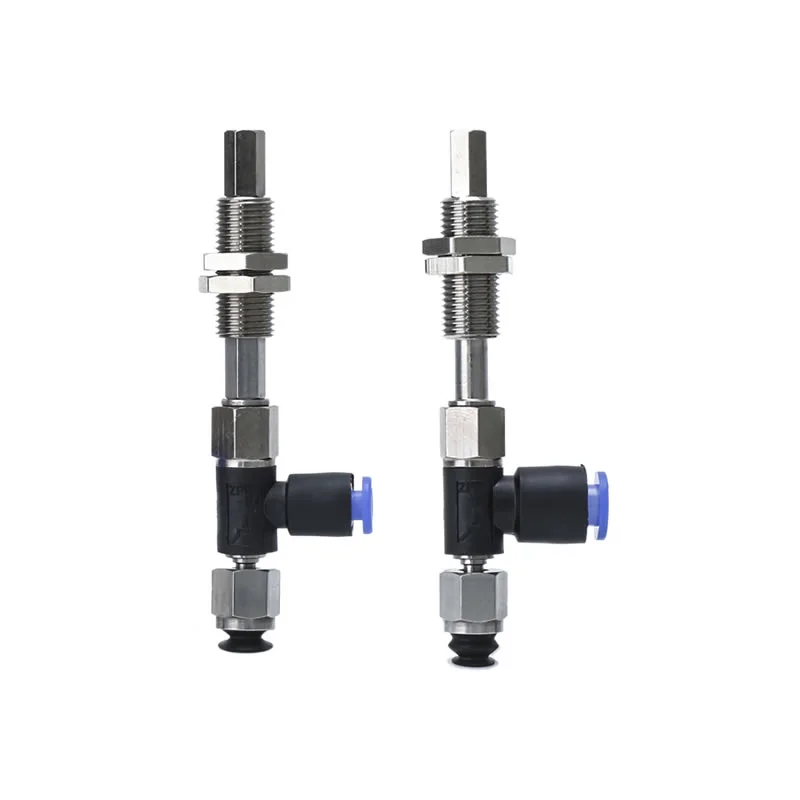

ZP2-RF seeria kuulliigendi tüüp koos puhvervaakumpatjadega

Põhilised eelised

Kulusäästlik ja usaldusväärne tarne

Paindlik kuulliigendi disain

Suurenenud stabiilsus keerulistes tingimustes

Valikuline puhver ja pöörlemisvastane struktuur

Mitu padjatüüpi ja suurust

Tüüpilised rakendused

Tööstusautomaatika

Keeruline tooriku käsitsemine

Miks valida kuulliigendiga vaakum-iminappid ZP2-J?

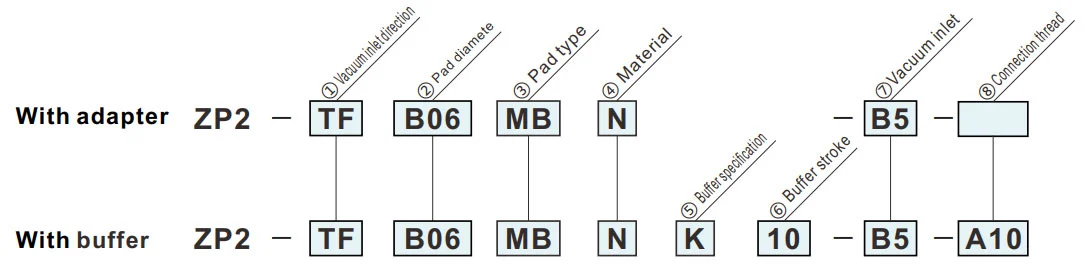

Kuidas tellida

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

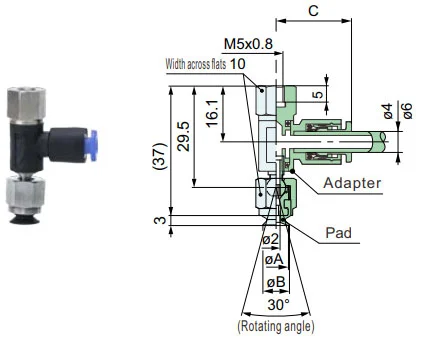

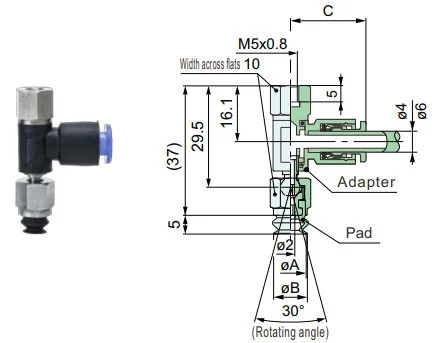

Mõõdud (mm)

Padja materjal ja omadused

Pneumaatiliste komponentide (vaakum-iminapp) kasutusskeem erinevates tööstusvaldkondades

⑤Puhvri spetsifikatsioon
J	Pöörlev
K	Mittepöörlev

⑥Puhvri käik
10	10 mm
20	20 mm
30	30 mm
40	40 mm
50	50 mm

Mudel							øA	øB	Adapter
	① Vaakum sisselaskeava suunas	② Pad dia.	③ Pad tüüp	④ Pad Materjal	⑦ Vaakum sisselaskeava	⑧ Ühendus niit
ZP2	TF	B08	MU	N S U F GN GS	B5	A8	8	8.8	ZP2-TF1-B5-A8
		B10					10	10.6

Mudel							øA	øB	Adapter
	① Vaakum sisselaskeava suunas	② Pad dia.	③ Pad tüüp	④ Pad Materjal	⑦ Vaakum sisselaskeava	⑧ Ühendus niit
ZP2	TF	B06	MU	N S U F GN GS	B5	A8	6	7	ZP2-TF1-B5-A8
		B08					8	9
