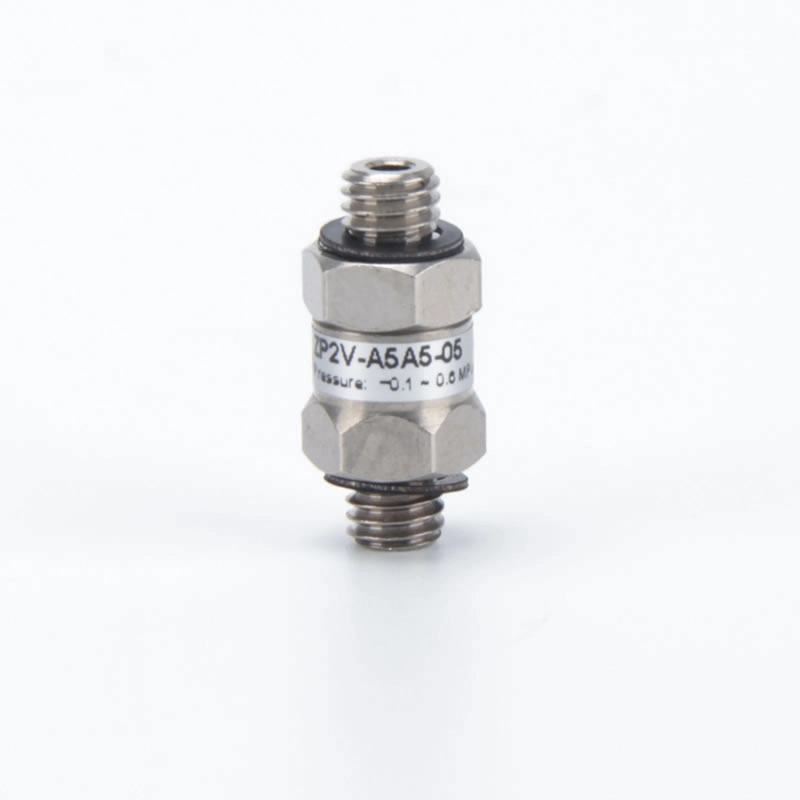

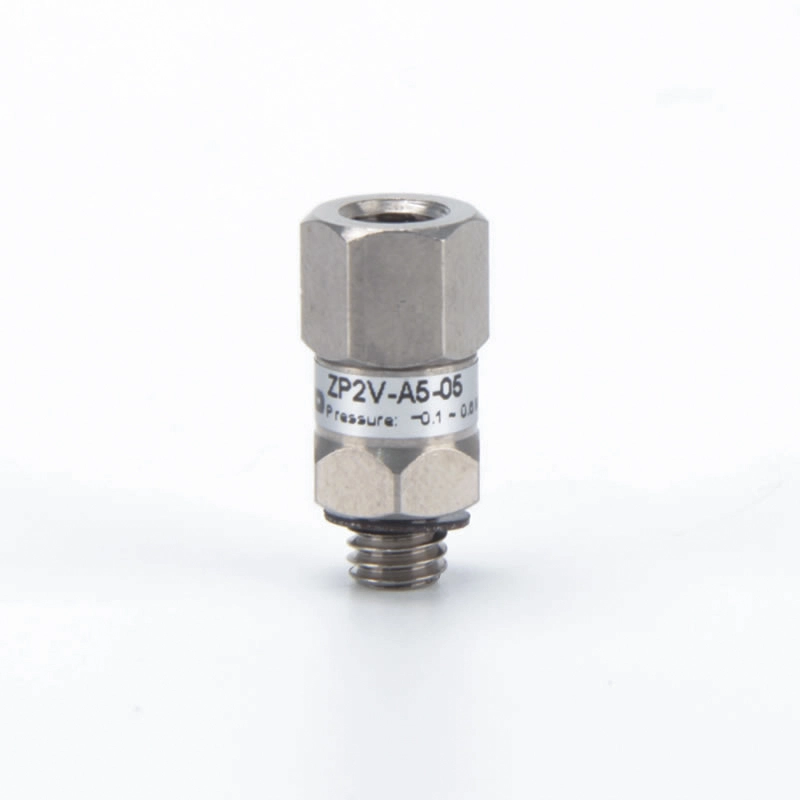

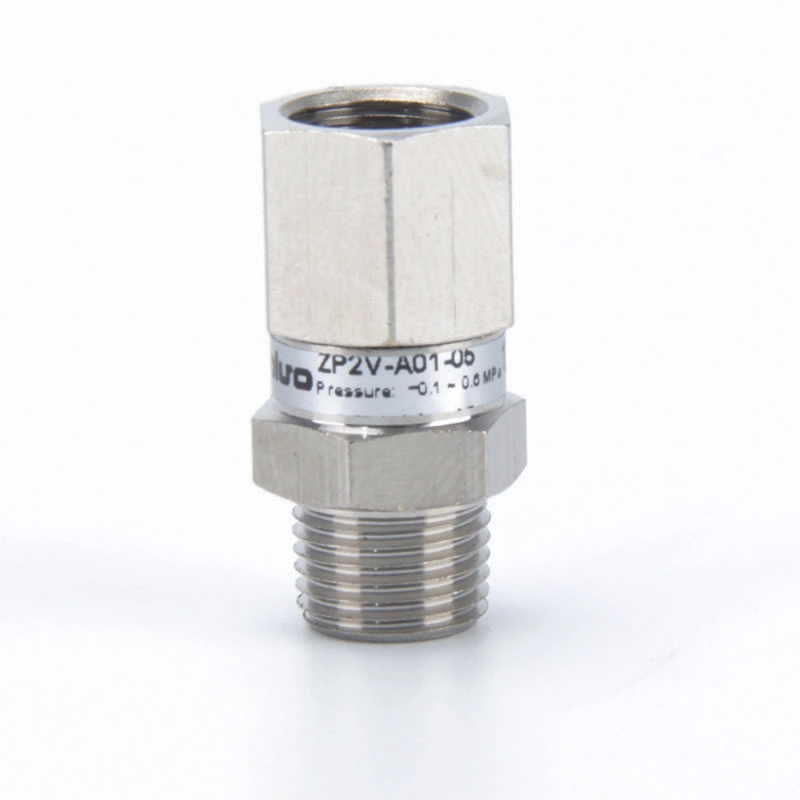

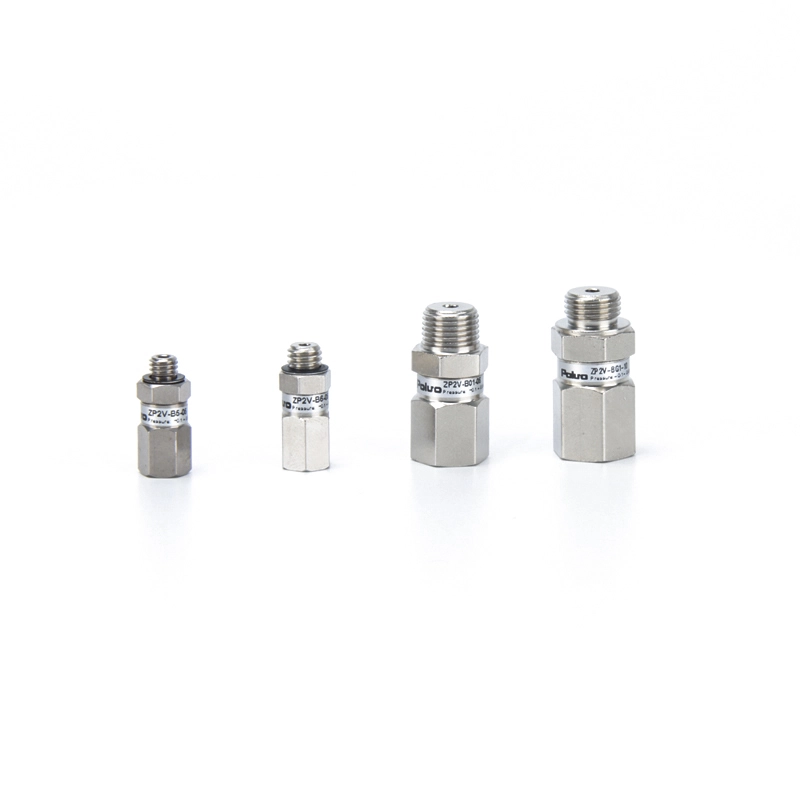

Vaakum-säästuventiil ZP2Vs
Comma ZP2VS roostevabast terasest vaakumloogikaklapp — ostke hulgimüük tootjalt parima hinnaga. Vaakum-säästmisklapp ZP2Vs roostevabast terasest vaakumloogikaklapp võimaldab stabiilset mitme tassi vaakumi käitlemist ühe vaakumgeneraatoriga. See piirab automaatselt õhuvoolu katmata tassides, et säilitada süsteemi vaakumit, taastades samal ajal täieliku imemise, kui toorik tuvastatakse. Juhtmeid, lülitamist ega käsitsi reguleerimist pole vaja, tõhusaks käsitsemiseks on kiire väljapuhumisvabastus.
Klõpsake ja alustage valikut
》Tagasi tooteteabe juurde
Vaakum-säästuventiil ZP2Vs
ZP2VS-seeria vaakum-säästuventiilid
Kirjeldus
Kuidas tellida
Tehnilised andmed / materjal
Rakendused
Ressurss
Comma ZP2VS roostevabast terasest vaakumloogikaklapp — ostke hulgimüük tootjalt parima hinnaga. See kompaktne M5 vaakumjadaventiil säilitab süsteemi vaakumi, kui üks generaator toidab mitut iminappa, nii et üks haaramata tass ei saa enam teiste vaakumi taset kokku suruda. Täisroostevaba SUS304 konstruktsioon muudab selle ideaalseks tsingi- ja vasevabade tsoonide jaoks toidu-, farmaatsia-, elektroonika- ja puhasruumide automatiseerimises. Kolm fikseeritud ava suurust (0,3 / 0,5 / 0,7 mm), sisseehitatud filter ja neli avamisvarianti katavad kuni Ø125 mm iminappasid — tellige veebist või küsige pakkumist juba täna.
Esimese 100 tähemärgiga märksõna paigutus (viide)
Comma ZP2VS roostevabast terasest vaakumloogikaklapp — ostke parimal juhul hulgimüügist tootjalt
- Kaubamärk: koma
- Toote märksõnad: ZP2VS, roostevaba teras, vaakumloogikaklapp
- Ostukäitumise sõnad: ost, hulgimüük, tootja, hind
Vaakum-säästmisventiil ZP2Vs on roostevabast terasest vaakum-loogikaklapp (vaakumpiirang / järjestusventiil), mis on mõeldud mitme tassiga vaakumkäitlussüsteemidele, kus üks vaakumgeneraator teenindab mitut iminappa.
Tavalistes süsteemides tõmbab tass, mis ei suuda töödeldavat detaili vastu võtta, õhku tõmbama ja tõmbab kogu süsteemi vaakumrõhku alla, nõrgendades hoitud osade haaret. ZP2VS lahendab selle automaatselt: kui tass on tühi, surub õhuvool klapielemendi kinni ja imemine läbib ainult fikseeritud ava; kui tass tihendub töödeldavale detailile, laseb vähendatud imemisvool vedrul klapielemendi avada ja täielik imemisvool taastub. Puudub juhtjuhtmestik, lülitustööd ega käsitsi reguleerimine, kui toorikud muutuvad.
Tööpõhimõte
1. Toorik puudub (ventiil suletud): õhuvool läbi tühja tassi surub vaiguklapi elemendi suletuks. Imemisvool on piiratud fikseeritud avaga (0,3 / 0,5 / 0,7 mm), nii et tass tõmbab ainult väikese kindlaksmääratud õhuvoolu ja süsteemi vaakum säilib.
1. Toorik hoitud (klapp avatud): Imemisvool langeb järsult, kui tass tiheneb; vedrujõud ületab õhuvoolu jõu ja avab klapielemendi, vabastades täieliku imemisvoolu elemendi ja korpuse vahel maksimaalse hoidejõu saavutamiseks.
1. Väljapuhumisvabastus: suruõhu juhtimine sama pordi kaudu puhub töödeldava detaili kiiresti ja positiivselt välja.
| # | Eelis | Kasu kliendile |
| 1 | Täisroostevaba SUS304 kere ja vedru | Heakskiidetud tsingi- / vasevabaks kasutamiseks (toit, farmaatsia, elektroonika, aku, puhasruum) |
| 2 | Hoiab ära vaakumi langemise tühjadele tassidele | Üks vaakumgeneraator teenindab turvaliselt mitut tassi; usaldusväärne haardumine isegi puuduvate või ebaühtlaste detailide korral |
| 3 | Nulllülitus töötab toorikute vahetamisel | Täielikult passiivne, isereguleeruv töö – pole vaja ümberprogrammeerimist ega käsitsi ümberlülitamist |
| 4 | Sisseehitatud filter (40 μm) | Kaitseb ventiili elementi ja ava saastumise eest; pikemad hooldusintervallid |
| 5 | Kompaktne M5 × 0,8 liides, kuuskant 8 mm | Paigaldatakse otse tassi liitmikele või kollektoriplokkidele tihedas robotiotsa tööriistas |
| 6 | Väljapuhumisvõimeline | Toetab ülerõhuga õhupuhumist tooriku kiireks ja puhtaks vabastamiseks |
| 7 | Kolm ava suurust (0,3 / 0,5 / 0,7 mm) | Täpselt sobitamine tassi suuruse ja vaakumgeneraatori võimsusega |
| 8 | Lai tööümbris | −100 ~ +0,7 MPa vaakumi poolrõhk, 5–60 °C (ei külmuta) vedelik ja ümbritseva õhu temperatuur |

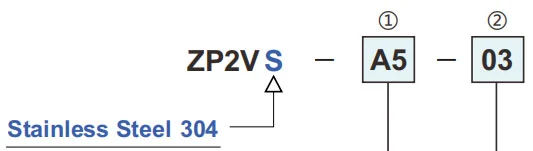

Kuidas tellida
- Üldine materjal on 304 roostevaba teras, mida saab kasutada olukordades, kus tsink ja vask on keelatud.
- Võib piirata vaakumrõhu vähendamist isegi siis, kui töödeldavat detaili pole.
- Toorikute vahetamisel ei ole lülitustoimingut vaja.
- Sisseehitatud filter (40 μm).

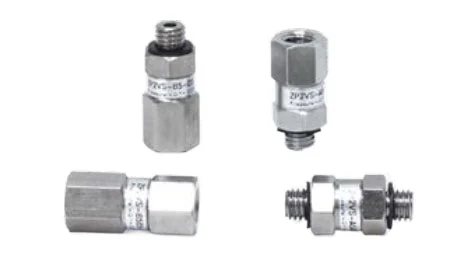

| ① Ühenduskeermega | |||
| Sümbol | Niit | Vaakumgeneraatori pool | Padja külg |
| A5 | M5 × 0,8 | Naislõng | Isane niit |
| A5A5 | M5 × 0,8 | Isane niit | Isane niit |
| B5 | M5 × 0,8 | Isane niit | Naislõng |
| B5B5 | M5 × 0,8 | Naislõng | Naislõng |
| ② Fikseeritud ava suurus (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Tehnilised andmed
| Fikseeritud ava suurus (mm) | 0.3 | 0.5 | 0.7 |
| Vedelik | Õhk | ||
| Max töörõhu vahemik (MPa) | 0 ~ 0,7 | ||
| Max töö vaakumrõhu vahemik (kPa) | 0 ~ -100 | ||
| Ümbritsev ja vedeliku temperatuur (℃) | 5 ~ 60 (ei külmuta) | ||
| Elemendi nominaalne filtreerimismäär (μm) | 40 | ||
| Min. töövoolukiirus (l/min) | 3 | 5 | 8 |
| Kohaldatav padja läbimõõt (mm) | ≤25 | ||
Ehitus
| Ei. | Kirjeldus | Materjal |
| 1 | Keha A | SUS304 |
| 2 | Keha B | SUS304 |
| 3 | Klapp | Vaik |
| 4 | Kevad | SUS304 |
| 5 | Element | SUS304 |
| 6 | Tihend | Vaik |
Tüüpilised rakendused

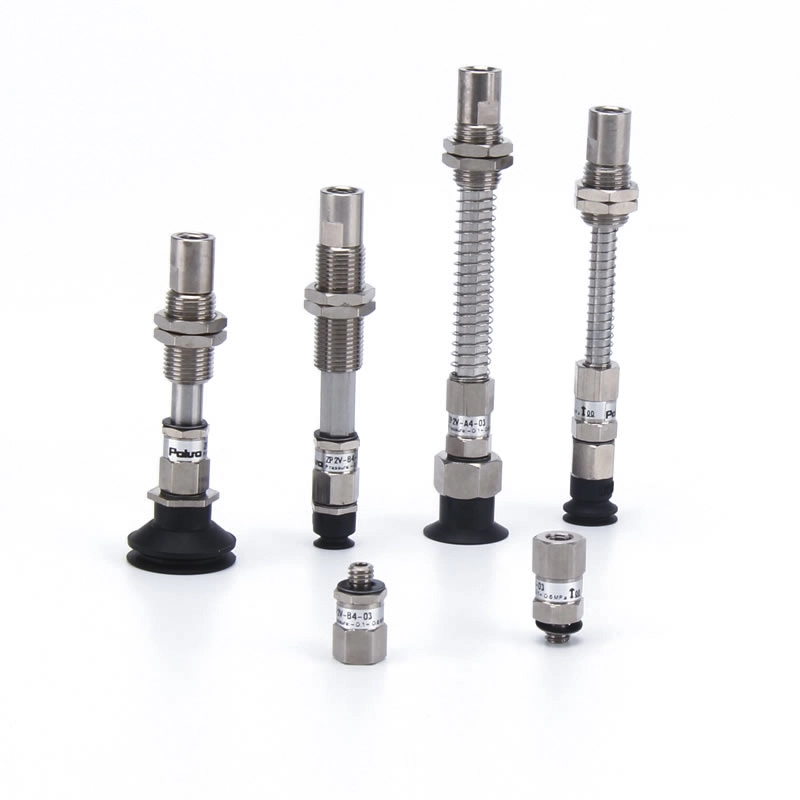

• Robot-korjamine koos mitme tassi haaratsidega (leht, klaas, PCB, toidualused)
• Käsitsemisliinid puuduvate või muutuvate toorikutega – tassid, millel puudub osa, ei riku enam ülejäänud vaakumit
• Tsingi- ja vasevabad reguleeritud keskkonnad: toidu- ja joogipakendid, ravimite täitmine, pooljuhtide ja patareide tootmine
• Kollektori külge kinnitatud vaakumijaotus õla otsa tööriistadel
Hoiatus + Ettevaatust
PDF allalaadimine
